Соединитель трубный АВЗ-СТКВ под компаунд | Алюминий
+7 (812) 605 75 85
info@vzor-ex.ru
Санкт- Петербург, ул. Катерников, д.6, к.1

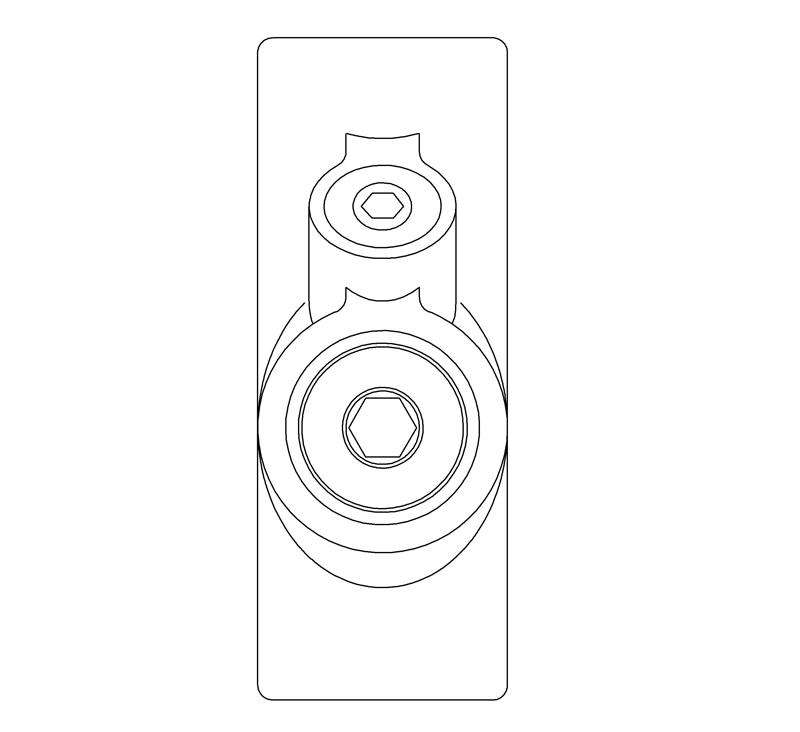

Соединитель трубный АВЗ-СТКВ с видом взрывозащиты “d”, “e”, “t”, под заливку компаундо

Характеристики Размеры Код заказа Описание
Маркировка взрывозащитыСтепень защитыT, °С
Газовая средаПылевая средаРудничная среда
1Ex db IIC Gb
1Ex eb IIС Gb
2Ex nR IIС Gc		Ex tb IIIC DbРВ Ex db I Мb
РП Ex e I Mc		IP66/IP67/IP68-60°С…+250°С

  • Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: алюминий АК9ч ГОСТ 21631-2023 или аналог

  • Применение

    Используется в трубных системах электропроводки. Обеспечивают взрывобезопасное соединение Ex d оболочек: распределительных коробок, щитов, шкафов управления, светильников. Предотвращают проникновение взрывоопасных газов, паров или пламени из одной части трубной Ex d секции, или Ex d оболочки в другую

  • Типы резьбы

    метрическая ГОСТ 24705 (по умолчанию)
    трубная цилиндрическая ГОСТ 6357-81 (G)
    коническая дюймовая NPT
    другие типы резьб по запросу

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

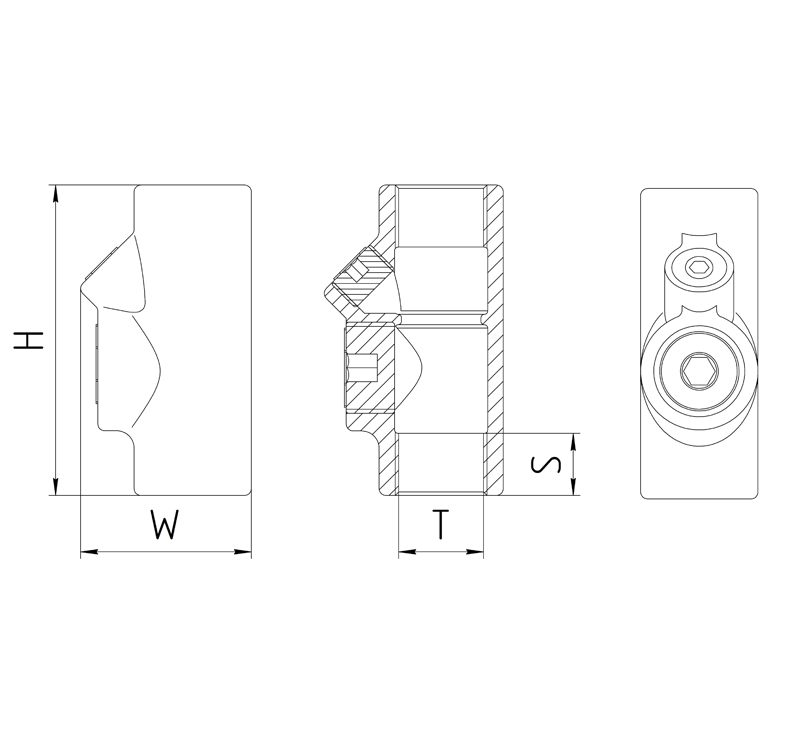

АртикулРезьбаРазмеры
HWS
ВЗ-СТКВ20M20 x 1,5-6g774718
ВЗ-СТКВ25M25 x 1,5-6g905218
ВЗ-СТКВ32M32 x 1,5-6g1075820
ВЗ-СТКВ40M40 x 1,5-6g1257620
ВЗ-СТКВ50M50x1,5-6g1305222
ВЗ-СТКВ63М63×1,5-6g13594,525
ВЗ-СТКВ75M75x1,5-6g17811928
ВЗ-СТКВ90M90x1,5-6g18613330
ВЗ-СТКВ115M115x1,5-6g25015235
ВЗ-СТКВ1/21/2″ NPT774718
ВЗ-СТКВ3/43/4″ NPT905218
ВЗ-СТКВ11″ NPT1075820
ВЗ-СТКВ1.1/41.1/4″ NPT1257620
ВЗ-СТКВ1.1/21.1/2″ NPT1305222
ВЗ-СТКВ22″ NPT13594,525
ВЗ-СТКВ2.1/22.1/2″ NPT17811928
ВЗ-СТКВ33″ NPT18613330
ВЗ-СТКВ44″ NPT25015235
ВЗ-СТКВ1/2GG 1/2″-А774718
ВЗ-СТКВ3/4GG 3/4″-А905218
ВЗ-СТКВ1GG 1″-А1075820
ВЗ-СТКВ1.1/4GG 1.1/4″-А1257620
ВЗ-СТКВ1.1/2GG 1.1/2″-А1305222
ВЗ-СТКВ2GG 2″-А13594,525
ВЗ-СТКВ2.1/2GG 2.1/2″-А17811928
ВЗ-СТКВ3GG 3″-А18613330
ВЗ-СТКВ4GG 4″-А25015235

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Х1АВЗ-СТКВХ2/QQ
Х1–материал:
  А – алюминий
АВЗ-СТКВ–соединитель трубный   с видом взрывозащиты “d”, “e”, “t”, под заливку компаундом
Х2–обозначение типа и размер внутренней присоединительной резьбы:
   – для метрической резьбы – 20, 25, 30 и т.д.;
   – для конической NPT – 1/2, 3/4 и т.д.;
   – для трубной цилиндрической G – 1/2G, 3/4G и т.д.
QQ–специальное исполнение
ПРИМЕР: АВЗ-СТКВ25

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

  • Собственная разработка

    Соединитель трубный АВЗ-СТКВ под заливку компаундом собственной разработки обеспечивают универсальность применения за счёт возможности комбинирования компонентов с различными характеристиками. Переходники подходят для использования с различными типами резьб, изготавливаются из разнообразных материалов и сохраняют свои свойства в температурных диапазонах от -60 до +150 °C, что делает их идеальным выбором для работы в экстремальных условиях.

  • Простота монтажа

    Изделия спроектированы с учётом удобства и скорости установки. Унифицированные размеры под стандартные монтажные ключи позволяют использовать стандартный инструмент, упрощая процесс монтажа и снижая потребность в специализированном оборудовании. Различные варианты исполнения обеспечивают совместимость с широким спектром систем, позволяя адаптировать их под специфические требования проекта.

  • Длительный срок службы

    Изготовленные из высококачественных материалов, включая никелированную латунь, нержавеющую сталь 304/316 переходники гарантируют надёжность и стойкость к воздействию внешних факторов. Уплотнительные элементы выполнены из термостойкого силикона, что продлевает срок службы изделия даже в сложных условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU С-RU.HB82.В.00326/24ТР ТС 012/2011ГОСТ 31610.0-2019;
 ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017;
 ГОСТ 31610.15-2020;
 ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.003 ТУТУ Арматура взрывозащищенная
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства

Нефтегазовая

Химическая

Целлюлозная

Энергетическая

Судостроительная
