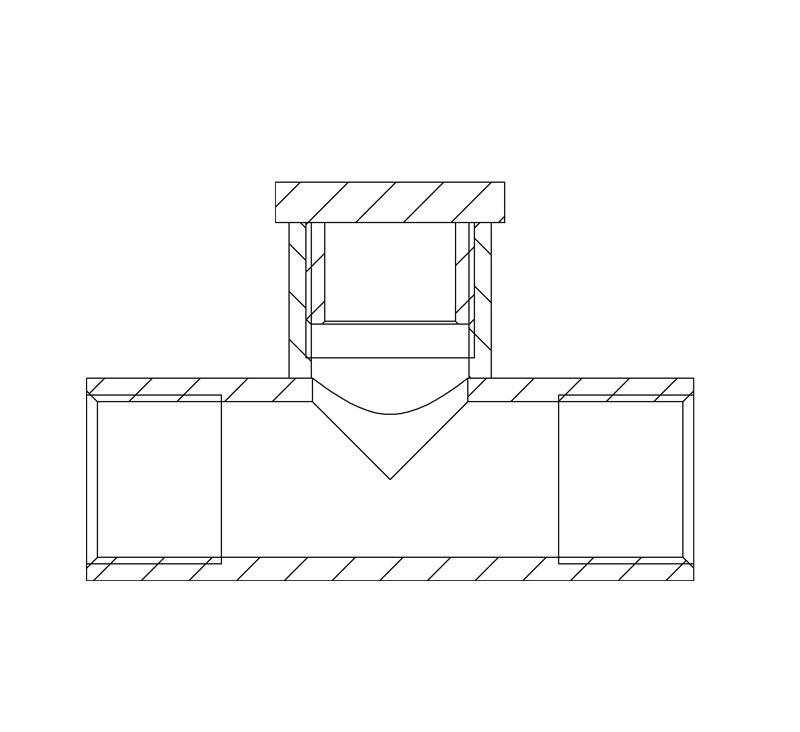

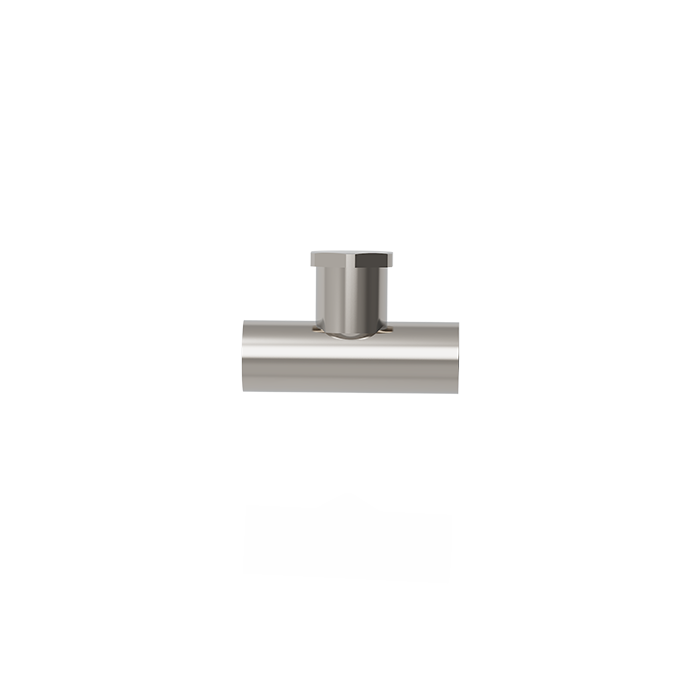

Соединитель трубный НВЗ-СТКВС с видом взрывозащиты “d”, “e”, “t”, под заливку компаундом
| Маркировка взрывозащиты | Степень защиты | T, °С | ||
| Газовая среда | Пылевая среда | Рудничная среда | ||
| 1Ex db IIC Gb 1Ex eb IIС Gb 2Ex nR IIС Gc | Ex tb IIIC Db | РВ Ex db I Мb РП Ex e I Mc | IP66/IP67/IP68 | -60°С…+150°С |
-
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал: нержавеющая сталь (AISI 304, AISI 316)
-
Применение
Используется в трубных системах электропроводки. Обеспечивают взрывобезопасное соединение Ex d оболочек: распределительных коробок, щитов, шкафов управления, светильников. Предотвращают проникновение взрывоопасных газов, паров или пламени из одной части трубной Ex d секции, или Ex d оболочки в другую
-
Типы резьбы
метрическая ГОСТ 24705 (по умолчанию)
трубная цилиндрическая ГОСТ 6357-81 (G)
коническая дюймовая NPT
другие типы резьб по запросу

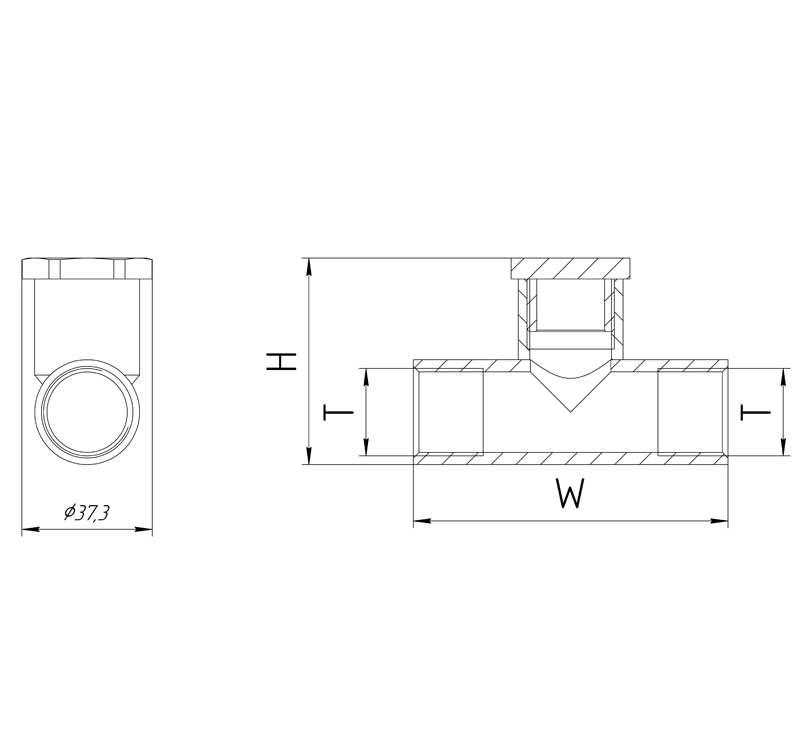

| Артикул | Резьба | Размеры | ||
| H | W | S | ||
| ВЗ-СТКВ20 | M20 x 1,5-6g | 77 | 47 | 18 |
| ВЗ-СТКВ25 | M25 x 1,5-6g | 90 | 52 | 18 |
| ВЗ-СТКВ32 | M32 x 1,5-6g | 107 | 58 | 20 |
| ВЗ-СТКВ40 | M40 x 1,5-6g | 125 | 76 | 20 |
| ВЗ-СТКВ50 | M50x1,5-6g | 130 | 52 | 22 |
| ВЗ-СТКВ63 | М63×1,5-6g | 135 | 94,5 | 25 |
| ВЗ-СТКВ75 | M75x1,5-6g | 178 | 119 | 28 |
| ВЗ-СТКВ90 | M90x1,5-6g | 186 | 133 | 30 |
| ВЗ-СТКВ115 | M115x1,5-6g | 250 | 152 | 35 |
| ВЗ-СТКВ1/2 | 1/2″ NPT | 77 | 47 | 18 |
| ВЗ-СТКВ3/4 | 3/4″ NPT | 90 | 52 | 18 |
| ВЗ-СТКВ1 | 1″ NPT | 107 | 58 | 20 |
| ВЗ-СТКВ1.1/4 | 1.1/4″ NPT | 125 | 76 | 20 |
| ВЗ-СТКВ1.1/2 | 1.1/2″ NPT | 130 | 52 | 22 |
| ВЗ-СТКВ2 | 2″ NPT | 135 | 94,5 | 25 |
| ВЗ-СТКВ2.1/2 | 2.1/2″ NPT | 178 | 119 | 28 |
| ВЗ-СТКВ3 | 3″ NPT | 186 | 133 | 30 |
| ВЗ-СТКВ4 | 4″ NPT | 250 | 152 | 35 |
| ВЗ-СТКВ1/2G | G 1/2″-А | 77 | 47 | 18 |
| ВЗ-СТКВ3/4G | G 3/4″-А | 90 | 52 | 18 |
| ВЗ-СТКВ1G | G 1″-А | 107 | 58 | 20 |
| ВЗ-СТКВ1.1/4G | G 1.1/4″-А | 125 | 76 | 20 |
| ВЗ-СТКВ1.1/2G | G 1.1/2″-А | 130 | 52 | 22 |
| ВЗ-СТКВ2G | G 2″-А | 135 | 94,5 | 25 |
| ВЗ-СТКВ2.1/2G | G 2.1/2″-А | 178 | 119 | 28 |
| ВЗ-СТКВ3G | G 3″-А | 186 | 133 | 30 |
| ВЗ-СТКВ4G | G 4″-А | 250 | 152 | 35 |
| Х1 | НВЗ-СТКВ | Х2 | |||||||||||||
| Х1 | – | материал: | |||||||||||||
| Н – нержавеющая сталь (AISI 304, AISI 316) | |||||||||||||||
| НВЗ-СТКВ | – | соединитель трубный с видом взрывозащиты “d”, “e”, “t”, под заливку компаундом | |||||||||||||
| Х2 | – | обозначение типа и размер внутренней присоединительной резьбы: | |||||||||||||
| – для метрической резьбы – 20, 25, 30 и т.д.; | |||||||||||||||
| – для конической NPT – 1/2, 3/4 и т.д.; | |||||||||||||||
| – для трубной цилиндрической G – 1/2G, 3/4G и т.д. | |||||||||||||||
| – | специальное исполнение | ||||||||||||||
| ПРИМЕР: НВЗ-СТКВС25 | |||||||||||||||
-
Собственная разработка
Соединитель трубный НВЗ-СТКВС под заливку компаундом собственной разработки обеспечивают универсальность применения за счёт возможности комбинирования компонентов с различными характеристиками. Переходники подходят для использования с различными типами резьб, изготавливаются из разнообразных материалов и сохраняют свои свойства в температурных диапазонах от -60 до +150 °C, что делает их идеальным выбором для работы в экстремальных условиях.
-
Простота монтажа
Изделия спроектированы с учётом удобства и скорости установки. Унифицированные размеры под стандартные монтажные ключи позволяют использовать стандартный инструмент, упрощая процесс монтажа и снижая потребность в специализированном оборудовании. Различные варианты исполнения обеспечивают совместимость с широким спектром систем, позволяя адаптировать их под специфические требования проекта.
-
Длительный срок службы
Изготовленные из высококачественных материалов, включая никелированную латунь, нержавеющую сталь 304/316 переходники гарантируют надёжность и стойкость к воздействию внешних факторов. Уплотнительные элементы выполнены из термостойкого силикона, что продлевает срок службы изделия даже в сложных условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00326/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.15-2020; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.003 ТУ | ТУ | Арматура взрывозащищенная | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
