Соединитель трубный ВЗ-ТТ переходной взрывозащищенный
+7 (812) 605 75 85
info@vzor-ex.ru
Санкт- Петербург, ул. Катерников, д.6, к.1

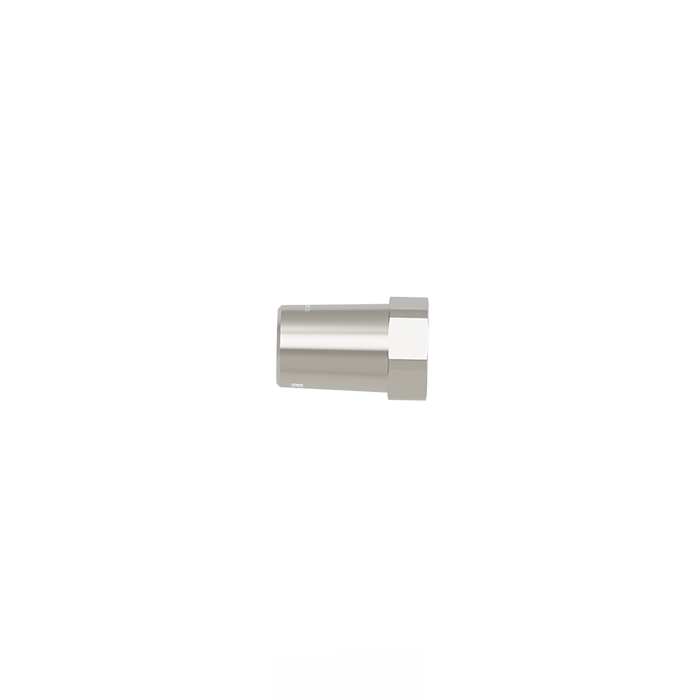

Трубный соединитель ВЗ-ТТ с видом взрывозащиты “d”, “e”, “t”

Характеристики Размеры Код заказа Описание
Маркировка взрывозащитыСтепень защитыT, °С
Газовая средаПылевая средаРудничная среда
1Ex db IIC Gb
1Ex eb IIС Gb
2Ex nR IIС Gc		Ex tb IIIC DbРВ Ex db I Мb
РП Ex e I Mc		IP66/IP67/IP68-60°С…+250°С

  • Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: никелированная латунь нержавеющая сталь (AISI 304, AISI 316)

  • Применение

    Обеспечивают проход через стенку взрывозащищенной оболочки трубных электропроводок, трубных систем (пневматических, гидравлических) и газоанализаторов

  • Типы резьбы

    метрическая ГОСТ 24705 (по умолчанию)
    трубная цилиндрическая ГОСТ 6357-81 (G)
    коническая дюймовая NPT
    другие типы резьб по запросу

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

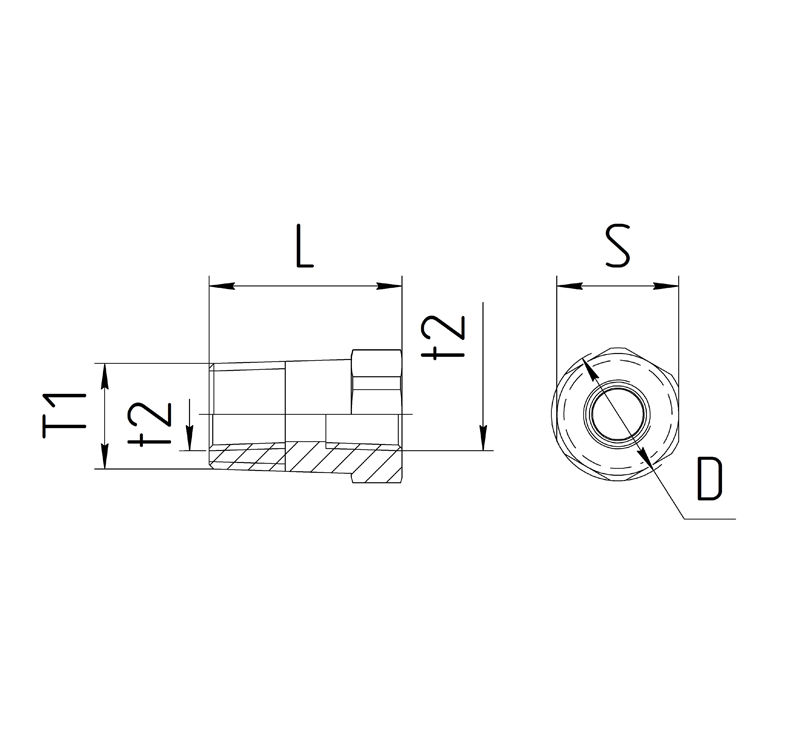

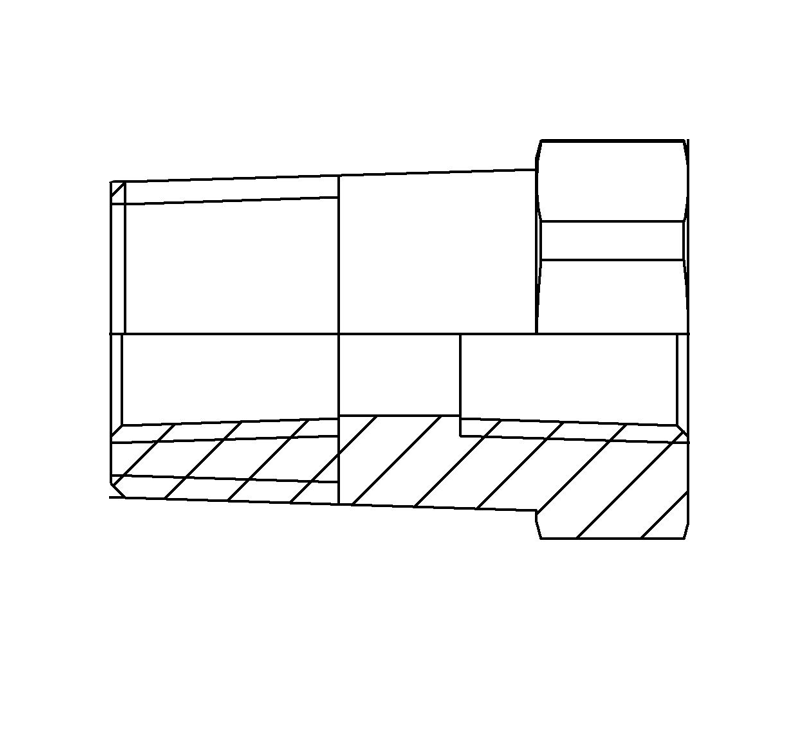

АртикулРазмеры, ммРезьба
SDLT1Т2
ВЗ-ТТ12-161415,231M16 x 1,5-6gM12 x 1,5-6g
ВЗ-ТТ16-201819,931M20 x 1,5-6gM16 x 1,5-6g
ВЗ-ТТ20-252223,831M25 x 1,5-6gM20 x 1,5-6g
ВЗ-ТТ25-322729,631M32 x 1,5-6gM25 x 1,5-6g
ВЗ-ТТ32-403437,331M40 x 1,5-6gM32 x 1,5-6g
ВЗ-ТТ40-504145,231M50 x 1,5-6gM40 x 1,5-6g
ВЗ-ТТ50-63606731M63 x 1,5-6gM50 x 1,5-6g
ВЗ-ТТ63-75707831M75 x 1,5-6gM63 x 1,5-6g
ВЗ-ТТ75-90859431M90 x 1,5-6gM75 x 1,5-6g
ВЗ-ТТ90-10010010831M100 x 1,5-6gM90 x 1,5-6g
ВЗ-ТТ1/4-3/81819,9313/8″ NPT1/4″ NPT
ВЗ-ТТ3/8-1/22223,8311/2″ NPT3/8″ NPT
ВЗ-ТТ1/2-3/42426,2313/4″ NPT1/2″ NPT
ВЗ-ТТ3/4-13033311″ NPT3/4″ NPT
ВЗ-ТТ1-1.1/43639,6371.1/4″ NPT1″ NPT
ВЗ-ТТ1.1/4-1.1/24549,2451.1/2″ NPT1.1/4″ NPT
ВЗ-ТТ1.1/2-26067462″ NPT1.1/2″ NPT
ВЗ-ТТ2-2.1/27078462.1/2″ NPT2″ NPT
ВЗ-ТТ2.1/2-38594463″ NPT2.1/2″ NPT
ВЗ-ТТ3-4100108464″ NPT3″ NPT
ВЗ-ТТ1G/4G-3/8G1819,931G 3/8″-АG 1/4″-А
ВЗ-ТТ3/8G-1/2G2223,831G 1/2″-АG 3/8″-А
ВЗ-ТТ1/2G-3/4G2426,231G 3/4″-АG 1/2″-А
ВЗ-ТТ3/4G-1G303331G 1″-АG 3/4″-А
ВЗ-ТТ1G-1.1/4G3639,631G 1.1/4″-АG 1″-А
ВЗ-ТТ1.1/4G-1.1/2G4549,231G 1.1/2″-АG 1.1/4″-А
ВЗ-ТТ1.1/2-2606746G 2″-АG 1.1/2″-А
ВЗ-ТТ2-2.1/2707846G 2.1/2″-АG 2″-А
ВЗ-ТТ2.1/2-3859446G 3″-АG 2.1/2″-А
ВЗ-ТТ3-410010846G 4″-АG 3″-А

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Х1ВЗ-ТТХ2Х3/QQ
Х1–материал:
  без знака – никелированная латунь
  Н – нержавеющая сталь
ВЗ-ТТ–трубный соединитель  с видом взрывозащиты “d”, “e”, “t”
Х2–обозначение типа и размер наружной присоединительной резьбы:
   – для метрической резьбы – 20, 25, 30 и т.д.;
   – для конической NPT – 1/2, 3/4 и т.д.;
   – для трубной цилиндрической G – 1/2G, 3/4G и т.д.
Х3–обозначение типа и размер внутренней присоединительной резьбы:
   – для метрической резьбы – 20, 25, 30 и т.д.;
   – для конической NPT – 1/2, 3/4 и т.д.;
   – для трубной цилиндрической G – 1/2G, 3/4G и т.д.
QQ–специальное исполнение
ПРИМЕР: ВЗ-ТТ20-25

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

  • Собственная разработка

    Трубные соединители ВЗ-ТТ собственной разработки обеспечивают универсальность применения за счёт возможности комбинирования компонентов с различными характеристиками. Переходники подходят для использования с различными типами резьб, изготавливаются из разнообразных материалов и сохраняют свои свойства в температурных диапазонах от -60 до +250 °C, что делает их идеальным выбором для работы в экстремальных условиях.

  • Простота монтажа

    Изделия спроектированы с учётом удобства и скорости установки. Унифицированные размеры под стандартные монтажные ключи позволяют использовать стандартный инструмент, упрощая процесс монтажа и снижая потребность в специализированном оборудовании. Различные варианты исполнения обеспечивают совместимость с широким спектром систем, позволяя адаптировать их под специфические требования проекта.

  • Длительный срок службы

    Изготовленные из высококачественных материалов, включая никелированную латунь, нержавеющую сталь 304/316 переходники гарантируют надёжность и стойкость к воздействию внешних факторов. Уплотнительные элементы выполнены из термостойкого силикона, что продлевает срок службы изделия даже в сложных условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU С-RU.HB82.В.00326/24ТР ТС 012/2011ГОСТ 31610.0-2019;
 ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017;
 ГОСТ 31610.15-2020;
 ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.003 ТУТУ Арматура взрывозащищенная
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства

Нефтегазовая

Химическая

Целлюлозная

Энергетическая

Судостроительная
