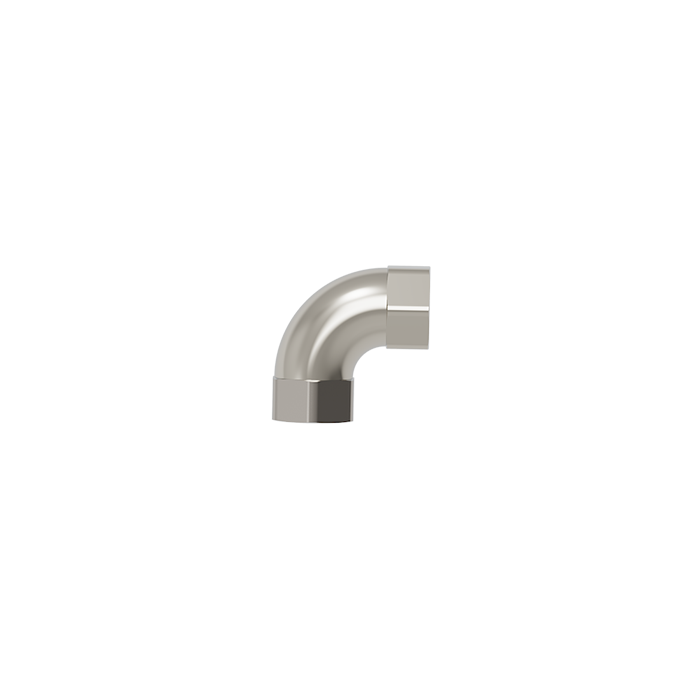

Трубный соединитель ВЗ-ТТУ с видом взрывозащиты “d”, “e”, “t”
| Маркировка взрывозащиты | Степень защиты | T, °С | ||
| Газовая среда | Пылевая среда | Рудничная среда | ||
| 1Ex db IIC Gb 1Ex eb IIС Gb 2Ex nR IIС Gc | Ex tb IIIC Db | РВ Ex db I Мb РП Ex e I Mc | IP66/IP67/IP68 | -60°С…+250°С |
-
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал: никелированная латунь нержавеющая сталь (AISI 304, AISI 316)
-
Применение
применяется для соединения взрывозащищенного электротехнического оборудования – клеммных коробок, шкафов управления, труб, кабельных вводов и других элементов
-
Типы резьбы
метрическая ГОСТ 24705 (по умолчанию)
трубная цилиндрическая ГОСТ 6357-81 (G)
коническая дюймовая NPT
другие типы резьб по запросу

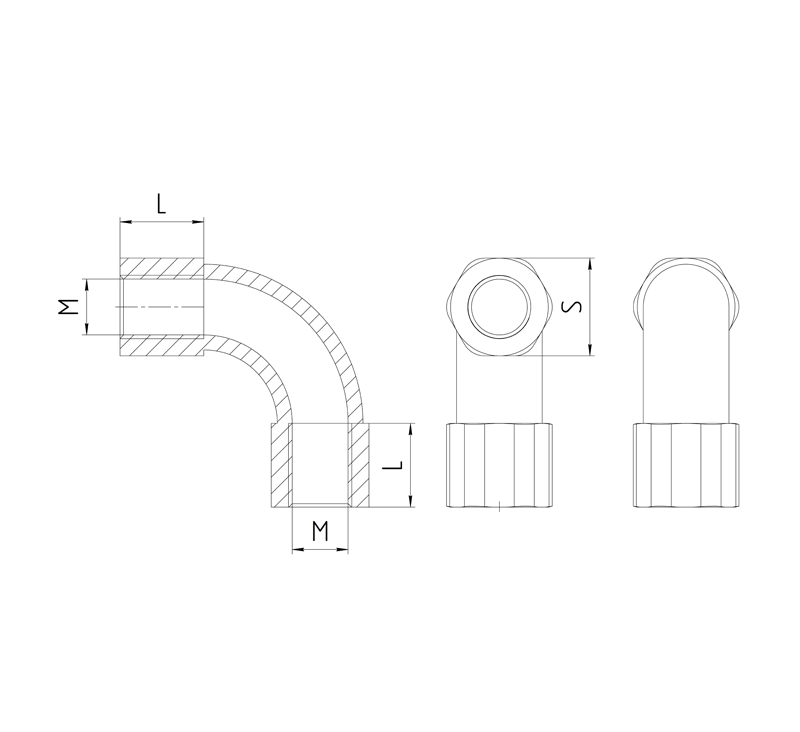

| Артикул | М | L | S |
| ВЗ-ТТУМ12 | M12 x 1,5-6H | 18 | 21 |
| ВЗ-ТТУМ16 | M16 x 1,5-6H | 18 | 24 |
| ВЗ-ТТУМ20 | M20 x 1,5-6H | 18 | 27 |
| ВЗ-ТТУМ25 | M25 x 1,5-6H | 18 | 34 |
| ВЗ-ТТУМ32 | M32 x 1,5-6H | 18 | 41 |
| ВЗ-ТТУМ40 | M40 x 1,5-6H | 24 | 55 |
| ВЗ-ТТУМ50 | M50x1,5-6H | 24 | 65 |
| ВЗ-ТТУМ63 | М63×1,5-6H | 24 | 75 |
| ВЗ-ТТУМ75 | M75x1,5-6H | 30 | 90 |
| ВЗ-ТТУМ90 | M90x1,5-6H | 30 | 105 |
| ВЗ-ТТУМ1/4G | G 1/4″-А | 18 | 21 |
| ВЗ-ТТУМ3/8G | G 3/8″-А | 18 | 24 |
| ВЗ-ТТУМ1/2G | G 1/2″-А | 18 | 27 |
| ВЗ-ТТУМ3/4G | G 3/4″-А | 18 | 34 |
| ВЗ-ТТУМ1G | G 1″-А | 18 | 41 |
| ВЗ-ТТУМ1.1/4G | G 1.1/4″-А | 24 | 55 |
| ВЗ-ТТУМ1.1/2G | G 1.1/2″-А | 24 | 65 |
| ВЗ-ТТУМ2G | G 2″-А | 24 | 75 |
| ВЗ-ТТУМ2.1/2G | G 2.1/2″-А | 30 | 90 |
| ВЗ-ТТУМ3G | G 3″-А | 30 | 105 |
| ВЗ-ТТУМ1/4 | 1/4″ NPT | 18 | 21 |
| ВЗ-ТТУМ3/8 | 3/8″ NPT | 18 | 24 |
| ВЗ-ТТУМ1/2 | 1/2″ NPT | 18 | 27 |
| ВЗ-ТТУМ3/4 | 3/4″ NPT | 18 | 34 |
| ВЗ-ТТУМ1 | 1″ NPT | 18 | 41 |
| ВЗ-ТТУМ1.1/4 | 1.1/4″ NPT | 24 | 55 |
| ВЗ-ТТУМ1.1/2 | 1.1/2″ NPT | 24 | 65 |
| ВЗ-ТТУМ2 | 2″ NPT | 24 | 75 |
| ВЗ-ТТУМ2.1/2 | 2.1/2″ NPT | 30 | 90 |
| ВЗ-ТТУМ3 | 3″ NPT | 30 | 105 |
| Артикул | Резьба | Размеры | Внутренний диаметр d, не менее | ||
| S | D | L | |||
| ВЗ-ЭП12 | M12 x 1,5-6g | 17 | 19 | 37 | 7 |
| ВЗ-ЭП16 | M16 x 1,5-6g | 24 | 26,8 | 37 | 10 |
| ВЗ-ЭП20 | M20 x 1,5-6g | 24 | 30,2 | 40 | 14 |
| ВЗ-ЭП25 | M25 x 1,5-6g | 32 | 35,8 | 40 | 20 |
| ВЗ-ЭП32 | M32 x 1,5-6g | 40 | 44,8 | 40 | 25 |
| ВЗ-ЭП40 | M40 x 1,5-6g | 46 | 49 | 42 | 33 |
| ВЗ-ЭП50 | M50x1,5-6g | 60 | 67,2 | 42 | 40 |
| ВЗ-ЭП63 | М63×1,5-6g | 70 | 78,4 | 42 | 52 |
| ВЗ-ЭП75 | M75x1,5-6g | 85 | 93,7 | 44 | 62 |
| ВЗ-ЭП90 | M90x1,5-6g | 100 | 108,3 | 44 | 78 |
| ВЗ-ЭП1/4 | 1/4″ NPT | 15 | 17 | 37 | 7 |
| ВЗ-ЭП3/8 | 3/8″ NPT | 19 | 21 | 37 | 10 |
| ВЗ-ЭП1/2 | 1/2″ NPT | 23 | 26 | 40 | 14 |
| ВЗ-ЭП3/4 | 3/4″ NPT | 28 | 31 | 40 | 20 |
| ВЗ-ЭП1 | 1″ NPT | 35 | 39 | 46 | 25 |
| ВЗ-ЭП1.1/4 | 1.1/4″ NPT | 44 | 50 | 56 | 33 |
| ВЗ-ЭП1.1/2 | 1.1/2″ NPT | 50 | 56 | 56 | 40 |
| ВЗ-ЭП2 | 2″ NPT | 63 | 71 | 56 | 52 |
| ВЗ-ЭП2.1/2 | 2.1/2″ NPT | 75 | 84 | 58 | 62 |
| ВЗ-ЭП3 | 3″ NPT | 92 | 103 | 58 | 78 |
| Х1 | ВЗ-ТТУ | Х2 | Х3 | |||||||
| Х1 | – | материал: | ||||||||
| без знака – никелированная латунь | ||||||||||
| Н – нержавеющая сталь | ||||||||||
| ВЗ-ТТУ | – | трубный соединитель с видом взрывозащиты “d”, “e”, “t” | ||||||||
| Х3 | – | обозначение типа и размер внутренней присоединительной резьбы: | ||||||||
| – для метрической резьбы – 20, 25, 30 и т.д.; | ||||||||||
| – для конической NPT – 1/2, 3/4 и т.д.; | ||||||||||
| – для трубной цилиндрической G – 1/2G, 3/4G и т.д. | ||||||||||
| – | специальное исполнение | |||||||||
| ПРИМЕР: ВЗ-ТТУМ25 | ||||||||||
-
Собственная разработка
Трубные соединители ВЗ-ТТУ собственной разработки обеспечивают универсальность применения за счёт возможности комбинирования компонентов с различными характеристиками. Переходники подходят для использования с различными типами резьб, изготавливаются из разнообразных материалов и сохраняют свои свойства в температурных диапазонах от -60 до +250 °C, что делает их идеальным выбором для работы в экстремальных условиях.
-
Простота монтажа
Изделия спроектированы с учётом удобства и скорости установки. Унифицированные размеры под стандартные монтажные ключи позволяют использовать стандартный инструмент, упрощая процесс монтажа и снижая потребность в специализированном оборудовании. Различные варианты исполнения обеспечивают совместимость с широким спектром систем, позволяя адаптировать их под специфические требования проекта.
-
Длительный срок службы
Изготовленные из высококачественных материалов, включая никелированную латунь, нержавеющую сталь 304/316 переходники гарантируют надёжность и стойкость к воздействию внешних факторов. Уплотнительные элементы выполнены из термостойкого силикона, что продлевает срок службы изделия даже в сложных условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00326/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.15-2020; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.003 ТУ | ТУ | Арматура взрывозащищенная | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
