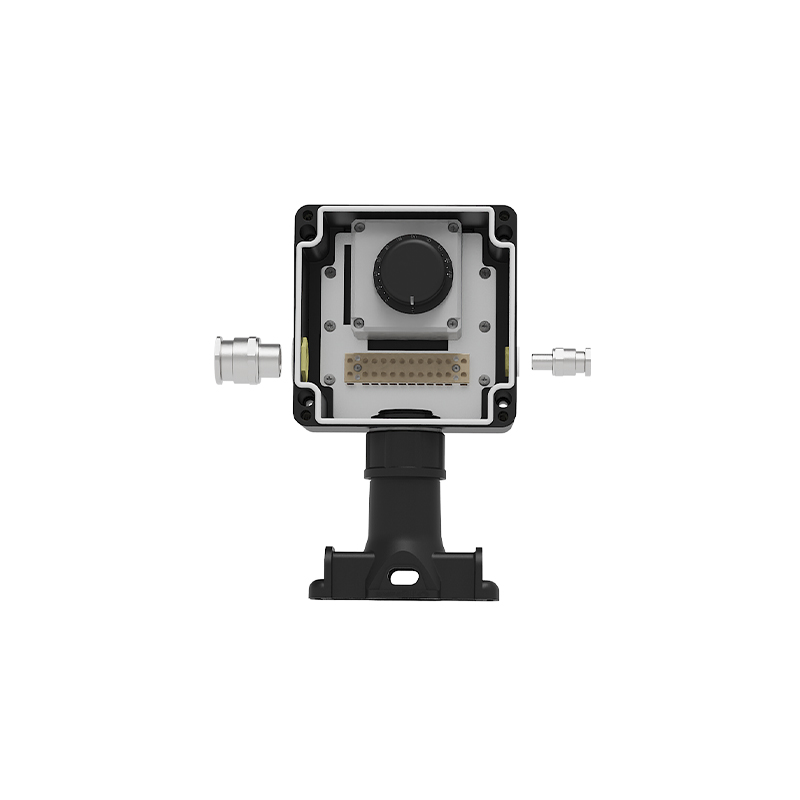

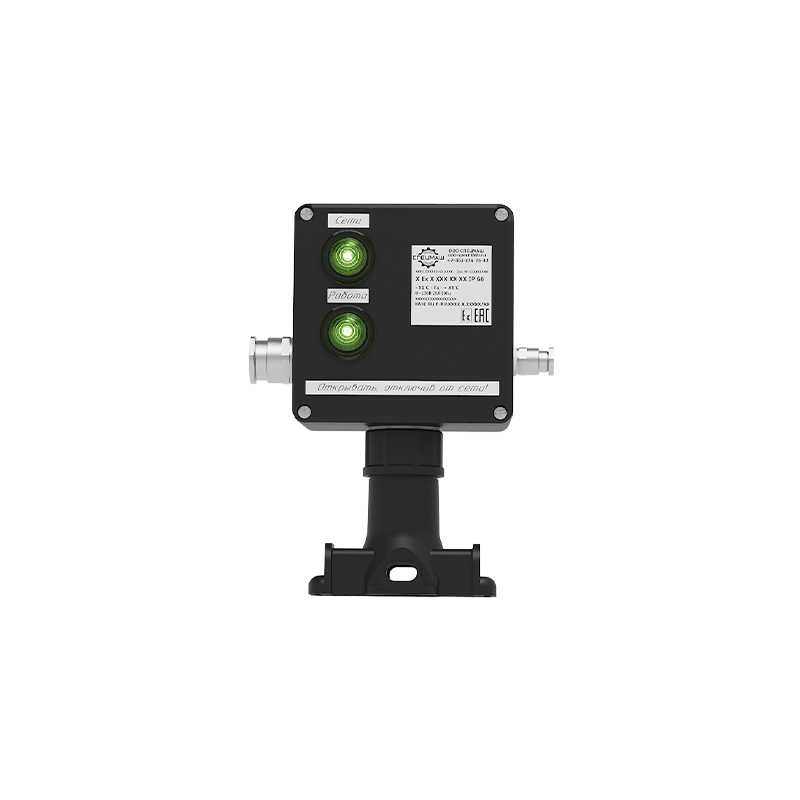

Взрывозащищенный датчик-термостат настраиваемый ВД-ТП(к) с видом защиты “db e”
Характеристики

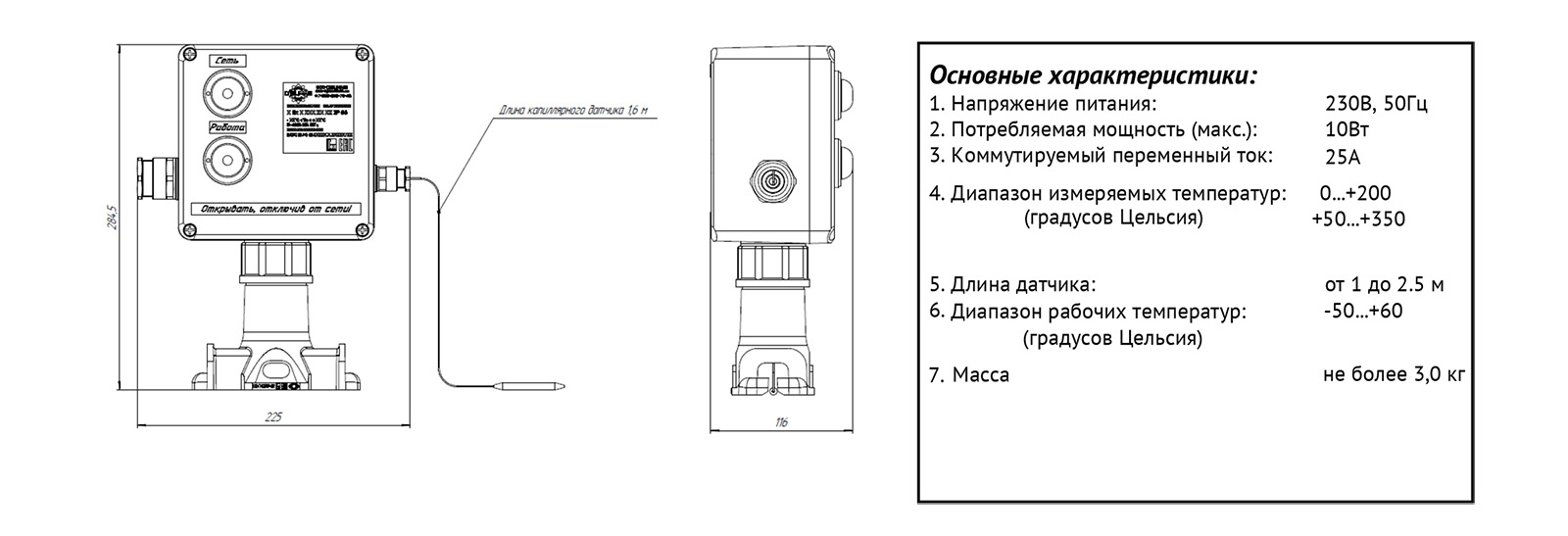

Размеры
Компоновка
Код заказа
Описание
| Маркировка взрывозащиты | IP | T, °С | U max, В | I max, А | ||
| Газовая среда | Пылевая среда | Шахтное оборудование | IP66/IP67/IP68 | -60…+40 ºС (Т6 / Т85°С) -60…+55 ºС (Т5 / Т100°С) -60…+100 ºС (Т4 / Т135°С) -60…+130 ºС (Т3 /Т200°С) | ~ 1000 В ⎓ 500 В | 400 А |
| 0Ех ia IIС T6…T3 Ga 1Ex ib IIB T6…T3 Gb 1Ех e [ia Ga] IIС T6…T3 Gb 1Ex e IIC T6…T3 Gb | Ex ta IIIC T 80ºС…195ºС Da Ex tb IIIC T 80ºС…195ºС Db | РП Ex e I Mc | ||||
| Маркировка взрывозащиты | |
Газовая среда | 0Ех ia IIС T6…T3 Ga 1Ex ib IIB T6…T3 Gb 1Ех e [ia Ga] IIС T6…T3 Gb 1Ex e IIC T6…T3 Gb |
Пылевая среда | Ex ta IIIC T 80ºС…195ºС Da Ex tb IIIC T 80ºС…195ºС Db |
Шахтное оборудование | РП Ex e I Mc |
| Степень защиты, IP | T, °С |
| IP66/IP67/IP68 | -60 °С…+130°С |
| Umax, B | Imax, A |
| ~1000 / ⎓500 | 400 |
Климатическое исполнение: УХЛ1, УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5
Материал: прессматериал на основе полиэфирных смол
Цвет: RAL9011
| Обозначение | Габаритные размеры, мм | Внутренние размеры, мм | Установочные размеры, мм | Масса оболочки, кг | |||||
| A | B | C | a | b | c | D | E | ||
| ВП.080806 | 80 | 75 | 55 | 74 | 69 | 45 | 57 | 40 | 0,18 |
| ВП.110806 | 110 | 75 | 55 | 104 | 69 | 45 | 57 | 70 | 0,24 |
| ВП.121209 | 123 | 123 | 90 | 117 | 117 | 80 | 104 | 82 | 0,48 |
| ВП.221209 | 221 | 123 | 90 | 214 | 117 | 80 | 82 | 202 | 0,78 |
| ВП.161610 | 160 | 160 | 100 | 154 | 154 | 90 | 120 | 142 | 0,73 |
| ВП.261609 | 260 | 160 | 90 | 254 | 154 | 80 | 142 | 220 | 1,11 |
| ВП.361609 | 360 | 160 | 90 | 354 | 154 | 80 | 142 | 320 | 1,48 |
| ВП.561609 | 560 | 160 | 90 | 554 | 154 | 80 | 142 | 520 | 2,23 |
| ВП.262512 | 255 | 250 | 120 | 249 | 244 | 110 | 232 | 215 | 1,74 |
| ВП.402512 | 400 | 250 | 120 | 394 | 244 | 110 | 232 | 360 | 2,57 |
| ВП.402516 | 400 | 250 | 160 | 394 | 244 | 150 | 232 | 360 | 2,84 |
Комплектующие:
Взрывозащищенные оболочки Ex "e", "t"
Взрывозащищенная оболочка ВП с видом защиты “е”, "t" из прессматериала на основе полиэфирных смол.
Взрывозащищенная оболочка ВП с видом защиты “е”, "t" из прессматериала на основе полиэфирных смол.
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Электрические компоненты
Клеммы, автоматические выключатели Ex db e IIC Gb U, пускатели Ex db e IIC Gb U, контакторы Ex db e IIC Gb U и т.п.
Клеммы, автоматические выключатели Ex db e IIC Gb U, пускатели Ex db e IIC Gb U, контакторы Ex db e IIC Gb U и т.п.
Невыпадающие болты для удобства монтажа
Силиконовый уплотнитель для обеспечения высокого IP
Скрытые монтажные отверстия для компактного и надежного монтажа коробки
Различные комбинации кабельных вводов собственного производства
Внутренний и внешний болт заземления
Съемная крышка c возможностью установки петель
Прессматериал на основе полиэфирных смол, стойкий к агрессивным средам
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Применение
Клеммные взрывозащищенные пластиковые коробки Ex e обеспечивают надежную защиту электрических соединений в зрывоопасных зонах. Изготовлены из прессматериала на основе полиэфирных смол, устойчивого к коррозии и агрессивным химическим веществам, что делает их идеальными для использования в экстремальных условиях. Легкость монтажа и малый вес значительно упрощают установку.
Преимущества клеммных коробок Ex e
Высокая устойчивость
Прессматериал на основе полиэфирных смол устойчив к коррозии и воздействию агрессивных химических веществ
Прессматериал на основе полиэфирных смол устойчив к коррозии и воздействию агрессивных химических веществ
Простота монтажа
Легкость и удобство установки благодаря малому весу и конструктивным особенностям
Легкость и удобство установки благодаря малому весу и конструктивным особенностям
Надежность
Обеспечение длительной защиты и долговечности электрических соединений в условиях повышенной взрывоопасности
Обеспечение длительной защиты и долговечности электрических соединений в условиях повышенной взрывоопасности
Конструктивные преимущества
Клеммные зажимы собственного производства
Различные комбинации кабельных вводов собственного производства
Невыпадающие болты для удобства монтажа
Силиконовый уплотнитель для обеспечения высокого уровня защиты (IP)
Скрытые монтажные отверстия для компактного и надежного крепления коробки
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Прессматериал на основе полиэфирных смол, стойкий к агрессивным средам
Внутренний и внешний болт заземления
Съемная крышка с возможностью установки петель
Контроль качества: разработка и производство компонентов осуществляется на нашем предприятии, что позволяет контролировать и вносить изменения в конструкцию для оптимальной надежности и эффективности
| Номер | Соответствие требованиям | Примечание |
| ЕАЭС RU С-RU.АЖ58.В.00093/20 | ТР ТС 012/2011 | безопасность оборудования для работы в взрывоопасных средах |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 020/2011 | электромагнитная совместимость технических средств |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | исполнение сейсмостойкости 9 баллов по шкалу MSK-64 |
| 21.00205.185 | РМРС | соответствие требованиям Российского морского регистра судоходства |
| Максимальное количество клемм для оболочек ВА | |||||||
| Обозначение оболочки | Сечение подключаемого проводника, мм² | ||||||
| 2,5 | 4 | 6 | 10 | 16 | 35 | ||
| Максимальное количество, шт. | |||||||
| ВА.080806 | 6 | 4 | – | – | – | – | |
| ВА.110806 | 14 | 10 | – | – | – | – | |
| ВА.121209 | 15 | 11 | 9 | 5 | 4 | – | |
| ВА.161609 | 22 | 16 | 13 | 8 | 8 | – | |
| ВА.221209 | 24 | 17 | 14 | 9 | 9 | – | |
| ВА.261609 | 32 | 24 | 19 | 12 | 9 | – | |
| ВА.202311 | 38 | 28 | 23 | 14 | 11 | 6 | |
| ВА.361609 | 43 | 31 | 26 | 16 | 13 | – | |
| ВА.561609 | 64 | 47 | 38 | 24 | 19 | – | |
| ВА.332311 | 57 | 42 | 34 | 21 | 17 | 9 | |
| ВА.606020 | 250 | 184 | 150 | 94 | 75 | 43 | |
| За основу при выборе максимального количества были взяты клеммы Weidmueller серий AKZ, SAK и WDU | |||||||
| Максимальное количество отверстий для оболочек ВА | |||||||||
| Обозначение оболочки | Расположение отверстий | Тип и размер резьбового отверстия | |||||||
 | М12х1,5 | М16х1,5 | М20х1,5 | М25х1,5 | М32х1,5 | М40х1,5 | |||
| ВА.080806 | Сторона А-В | 1 | 1 | – | – | – | – | ||
| Сторона Б-Г | 1 | 1 | – | – | – | – | |||
| ВА.110806 | Сторона А-В | 3 | 4 | – | – | – | – | ||
| Сторона Б-Г | 1 | 1 | – | – | – | – | |||
| ВА.121209 | Сторона А-В | 4 | 4 | 2 | 1 | 1 | – | ||
| Сторона Б-Г | 3 | 2 | 1 | 1 | – | – | |||
| ВА.221209 | Сторона А-В | 12 | 9 | 6 | 4 | 3 | – | ||
| Сторона Б-Г | 3 | 2 | 1 | 1 | 1 | – | |||
| ВА.161609 | Сторона А-В | 8 | 4 | 3 | 2 | 2 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.261609 | Сторона А-В | 14 | 12 | 7 | 5 | 4 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.202311 | Сторона А-В | 15 | 11 | 8 | 5 | 4 | – | ||
| Сторона Б-Г | 14 | 10 | 8 | 4 | 3 | – | |||
| ВА.361609 | Сторона А-В | 21 | 18 | 9 | 8 | 6 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.561609 | Сторона А-В | 32 | 32 | 14 | 10 | 8 | 2 | ||
| Сторона Б-Г | 5 | 5 | 2 | 2 | 1 | 2 | |||
| ВА.332311 | Сторона А-В | 30 | 20 | 16 | 12 | 7 | 4 | ||
| Сторона Б-Г | 16 | 11 | 8 | 6 | 3 | 2 | |||
| Максимальное кол-во отверстий рассчитано для установки кабельных вводов под бронированный кабель. Количество отверстий под другие типы кабельных вводов по запросу | |||||||||
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ПТ | Петли на крышке |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
