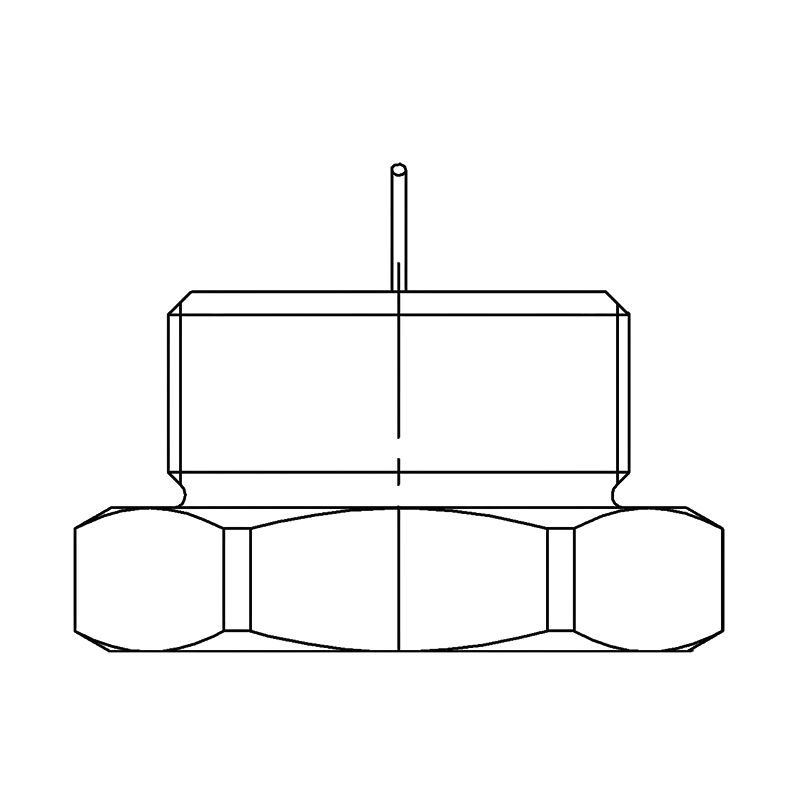

Взрывозащищенный термостат ВДЕ-ТС, с видом защиты “d”, “e”, “t”

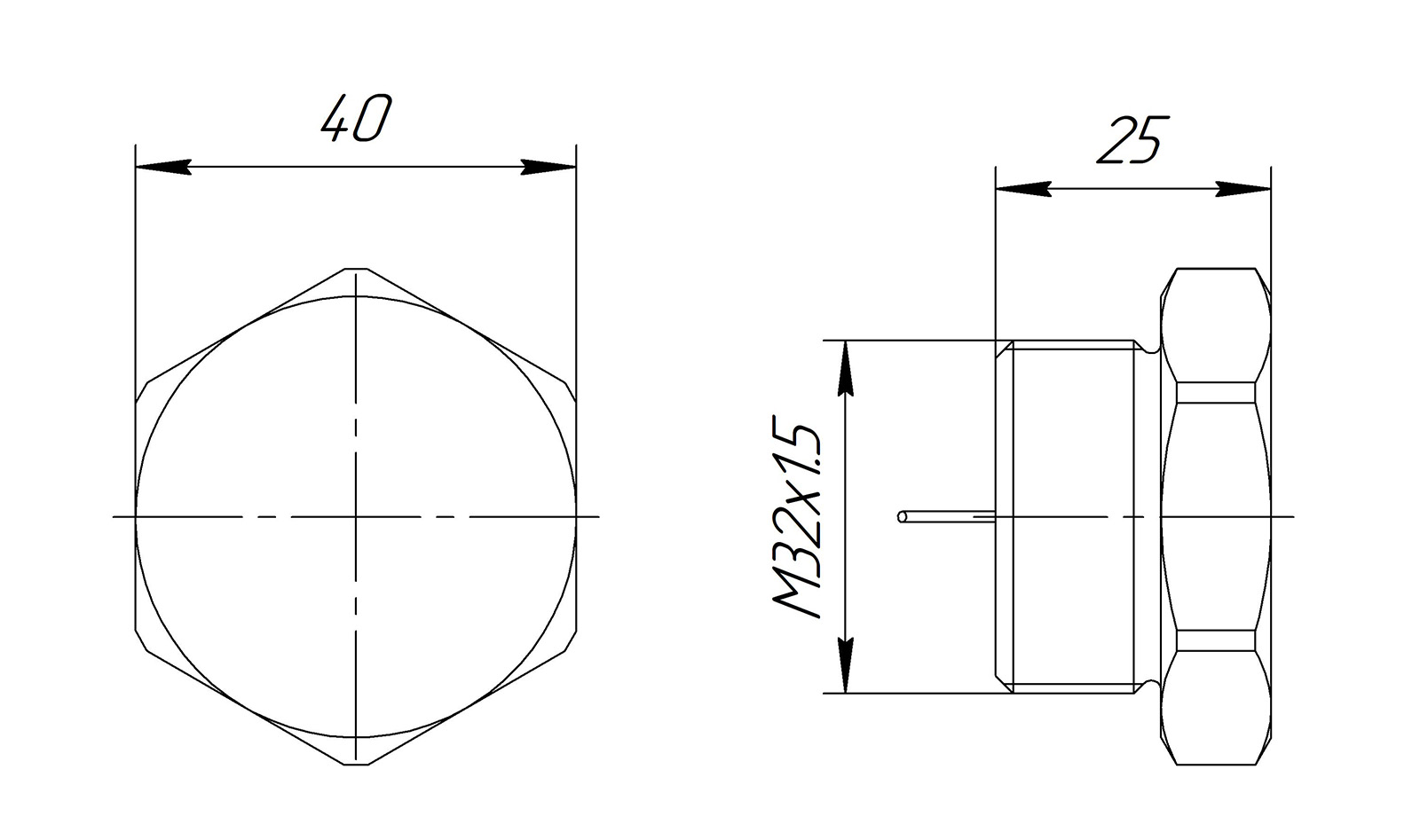

Характеристики Размеры Код заказа
Маркировка взрывозащиты Степень защитыT, °СХарактеристикиПрисоединительная резьба
Газовая средаПылевая средаРудничная среда
 Ex db IIC Gb U,
Ex db eb IIC Gb U		Ex tb IIIC Db UEx db I Mb U,
Ex db eb I Mс U		IP66/IP67/IP68-60°С…+130°СUн= ~380 В, Iн=4 А, f=50 Гц
Uн= ~220 В, Iн=10 А, f 50 Гц
Uн= ~110 В, Iн=15 А, f 50 Гц		М32х1.5

  • Описание

    Климатическое исполнение: УХЛ1; УХЛ2; УХЛ3; УХЛ4; УХЛ5; ХЛ1; ХЛ2; ХЛ3; ХЛ5; Т1; Т2; Т3; Т5; OM1; В2.1з; В5; О; В; М отдельно или комбинацией в соответствии с ГОСТ 15150, по требованию заказчика
    Материал: алюминий, латунь
    Покрытие: без покрытия/Нб.6 для латуни

  • Применение

    Взрывозащищенные термостаты серий ВДЕ-ТС предназначены для измерения и преобразования показаний температуры в электрический сигнал для передачи в различные устройства и системы

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ВДЕ–ТС(X1/X2)X3/Q
ВДЕ–ТС–взрывозащищенный термостат, с видом защиты “d”, “e”, “t”
Х1–нижняя температура срабатывания
Х2–верхняя температура срабатывания)
Х3–обозначение контактной группы (для термостата):
01 – нормально закрытый
10 – нормально открытый
Q– опции
Пример: ВДЕ-ТС(60/78)01
Стандартные исполненияТип контакта
ВДЕ-ТС(55/70)10НО
ВДЕ-ТС(60/80)10НО
ВДЕ-ТС(70/100)10НО
ВДЕ-ТС(55/70)01НЗ
ВДЕ-ТС(60/80)01НЗ
ВДЕ-ТС(70/100)01НЗ

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
 ЕАЭС RU C-RU.НВ82.В.00377/25ТР ТС 012/2011ГОСТ 31610.0-2014;
ГОСТ IEC 60079-1-2013;
ГОСТ Р МЭК 60079-7-2012;
ГОСТ Р МЭК 60079-18-2012;
ГОСТ IEC 60079-14-2013;
ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.004 ТУТУ Взрывонепроницаемые и взрывозащищенные управляющие и индикаторные элементы
/МОРЕМорское исполнение
/MSK-64Сейсмостойкое исполнение
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/ЗИПКомплект монтажных пренадлежностей
/ТРТропическое исполнение
