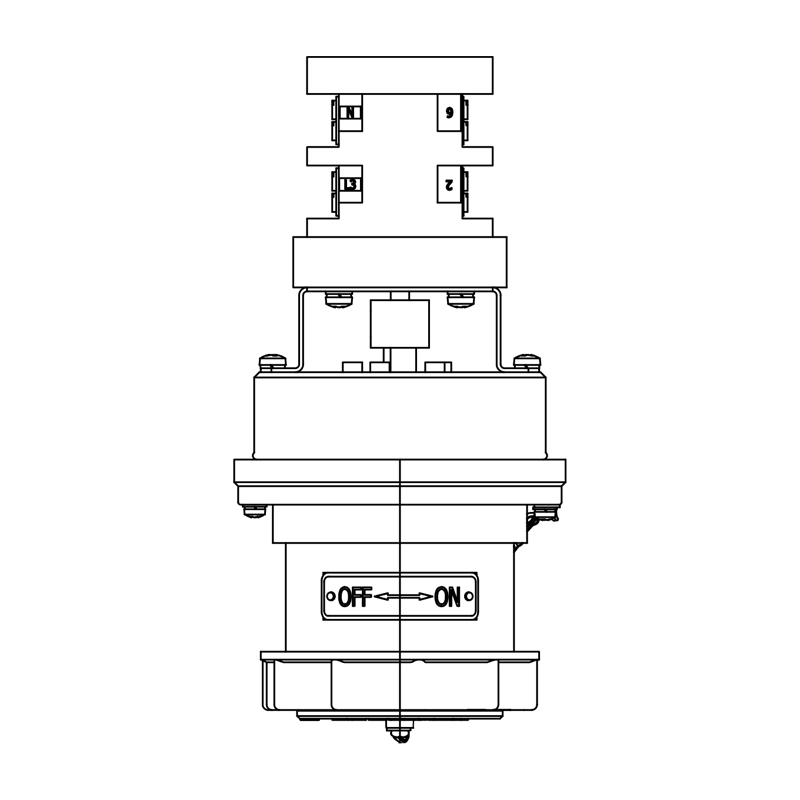

Взрывозащищенный встраиваемый разъем типа ВЗОР-РВД, с видом взрывозащиты “d”, “t”
Характеристики

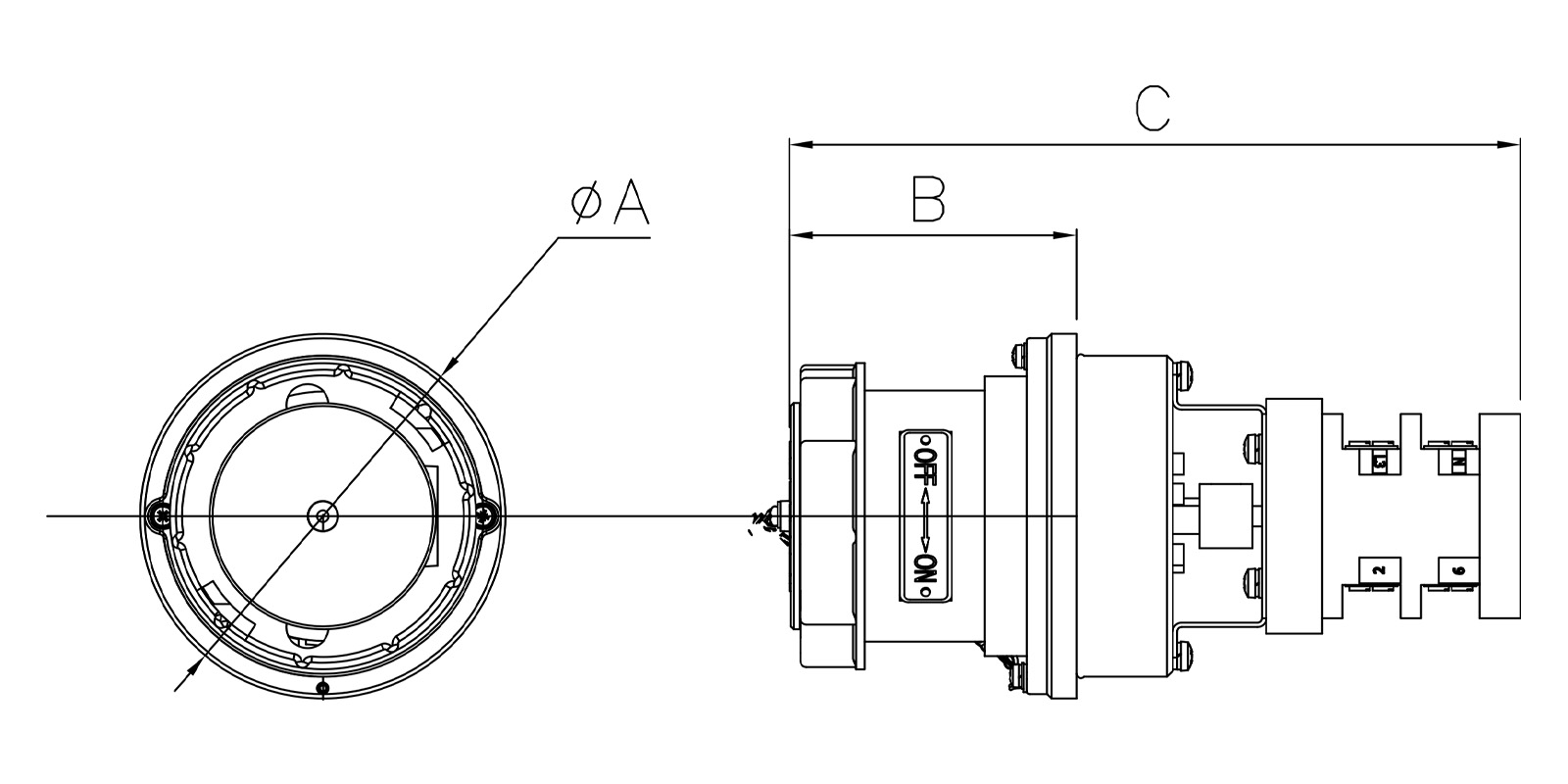

Размеры
Код заказа
| Маркировка взрывозащиты | Степень защиты | T, °С | |
| Газовая среда | Пылевая среда | ||
| Ex db IIC Gb U | Ex tb IIIC Db U | IP66/IP67/IP68 | -60°С…+135°С |
-
Описание
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7042
| Ток, А | Напряжение, В | Кол-во полюсов | Цвет | Габаритные размеры, мм | Масса, кг | ||
| А | В | C | |||||
| ВЗОР-РВД16-24-2 | 24 | 2 | РОЗОВЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-36-2 | 36 | 2 | БЕЛЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-50-3 | 50 | 3 | РОЗОВЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-130-3 | 130 | 3 | ЖЕЛТЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-250-3 | 250 | 4 | СИНИЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-130-4 | 130 | 4 | ЖЕЛТЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-250-4 | 250 | 4 | СИНИЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-415-4 | 415 | 4 | КРАСНЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-500-4 | 500 | 4 | ЧЕРНЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-690-4 | 690 | 4 | ЧЕРНЫЙ | М84х1,5 | 168 | 281 | 0,7 |
| ВЗОР-РВД16-75-5 | 75 | 5 | ЖЕЛТЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД16-130-5 | 130 | 5 | ЖЕЛТЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД16-250-5 | 250 | 5 | СИНИЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД16-415-5 | 415 | 5 | КРАСНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД16-500-5 | 500 | 5 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД16-690-5 | 690 | 5 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-50-3 | 50 | 3 | РОЗОВЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-130-3 | 130 | 3 | ЖЕЛТЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-250-3 | 250 | 3 | СИНИЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-250-4 | 250 | 4 | СИНИЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-415-4 | 415 | 4 | КРАСНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-500-4 | 500 | 4 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-690-4 | 690 | 4 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-250-5 | 250 | 5 | СИНИЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-415-5 | 415 | 5 | КРАСНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-500-5 | 500 | 5 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД32-690-5 | 690 | 5 | ЧЕРНЫЙ | М98х1,5 | 168 | 288 | 1,2 |
| ВЗОР-РВД63-250-4 | 250 | 4 | СИНИЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-415-4 | 415 | 4 | КРАСНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-500-4 | 500 | 4 | ЧЕРНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-690-4 | 690 | 4 | ЧЕРНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-250-5 | 250 | 5 | СИНИЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-415-5 | 415 | 5 | КРАСНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-500-5 | 500 | 5 | ЧЕРНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД63-690-5 | 690 | 5 | ЧЕРНЫЙ | М110х2-6g | 232 | 408 | 2,5 |
| ВЗОР-РВД | Х1 | -Х2 | -Х3 | -Х4 | /Q | |||||||
| ВЗОР-РВД | – | взрывозащищенный встраиваемый разъем, с видом взрывозащиты “d”, “t” | ||||||||||
| Х1 | – | обозначение силы тока, А | ||||||||||
| Х2 | – | обозначение максимального напряжения, В | ||||||||||
| Х3 | – | количество полюсов: 2P – 2; 2P+PE -3; ; 3P+PE – 4; 3P+N+PE – 5 | ||||||||||
| Х4 | – | количество и тип кабельных вводов | ||||||||||
| Q | – | опции, аксессуары и исполнения | ||||||||||
| ПРИМЕР: ВЗОР-РВД16-24-3 | ||||||||||||
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.11-2014; ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах | |
| СПЦТ.434439.002 | ТУ |
Отрасли
применения
Нефтегазовая
Химическая
Целлюлозная
Энергетическая
Судостроительная
