Взрывозащищенный встраиваемый разъем ВЗОР-РВЕ Ex e
+7 (812) 605 75 85
info@vzor-ex.ru
Санкт- Петербург, ул. Катерников, д.6, к.1

Взрывозащищенный встраиваемый разъем типа ВЗОР-РВЕ, с видом взрывозащиты “d е”, “t”

Характеристики Размеры Код заказа
Маркировка взрывозащитыСтепень защитыT, °С
Газовая средаПылевая среда
Ex db еb IIC Gb UEx tb IIIC Db UIP66/IP67/IP68-60°С…+135°С

  • Описание

    Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: полиэстер

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

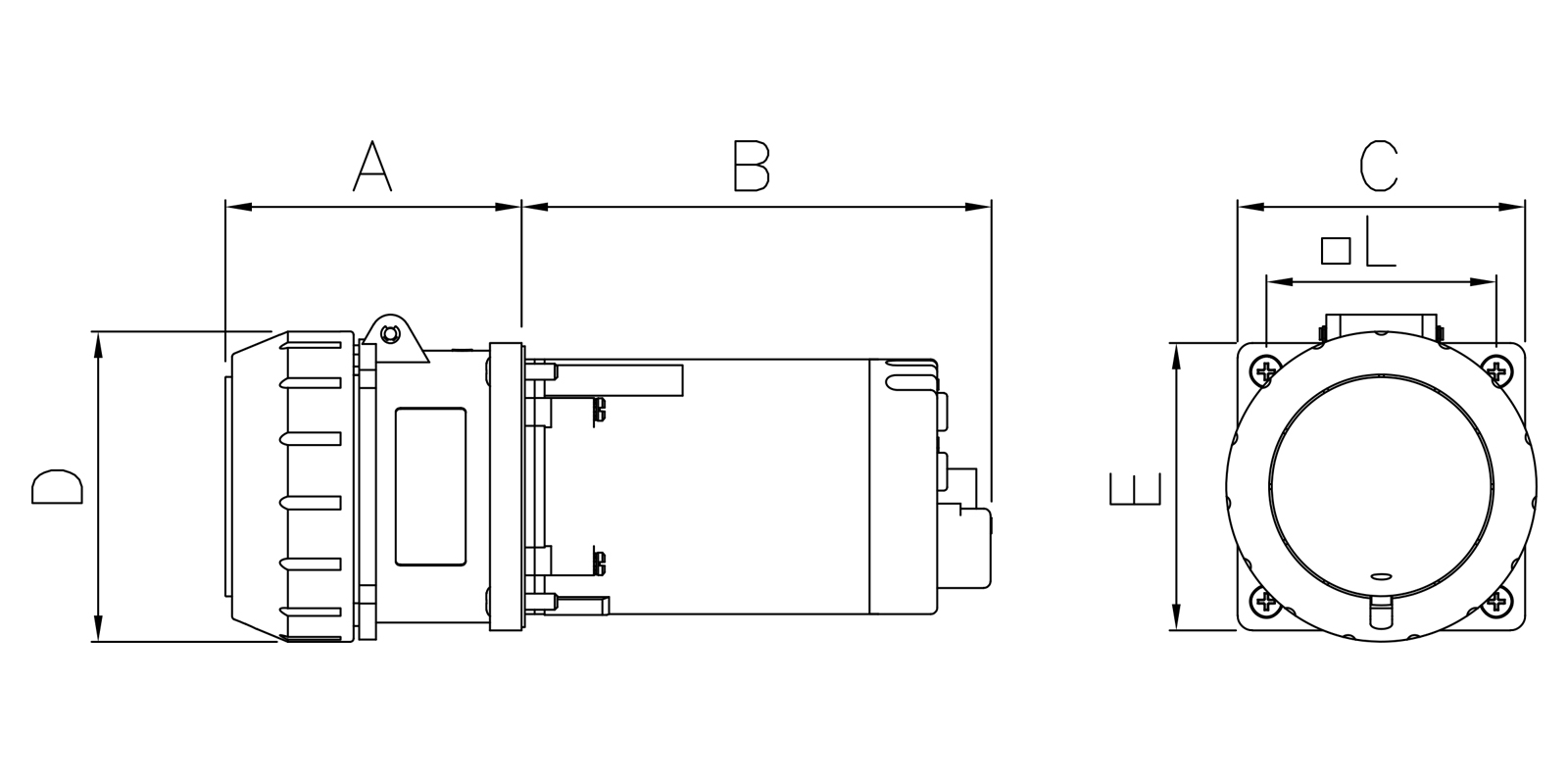

Тип Ток, А Напряжение, В Кол-во полюсов Цвет Габаритные размеры, мм Крепежные размеры, мм Масса, кг
А В С D Е L d
ВЗОР-РВЕ16-130-3 16 130 3 ЖЕЛТЫЙ 75 82 65 72 67 53 4,5 0,32
ВЗОР-РВЕ16-250-3 16 250 3 СИНИЙ 75 82 65 72 67 53 4,5 0,32
ВЗОР-РВЕ16-250-4 16 250 4 СИНИЙ 75 83 86 76,5 86 69,5 6 0,48
ВЗОР-РВЕ16-415-4 16 415 4 КРАСНЫЙ 75 83 86 76,5 86 69,5 6 0,48
ВЗОР-РВЕ16-500-4 16 500 4 ЧЕРНЫЙ 75 83 86 76,5 86 69,5 6 0,48
ВЗОР-РВЕ16-690-4 16 690 4 ЧЕРНЫЙ 75 83 86 76,5 86 69,5 6 0,48
ВЗОР-РВЕ16-250-5 16 250 5 СИНИЙ 75 83 86 84 86 69,5 6 0,56
ВЗОР-РВЕ16-415-5 16 415 5 КРАСНЫЙ 75 83 86 84 86 69,5 6 0,56
ВЗОР-РВЕ16-500-5 16 500 5 ЧЕРНЫЙ 75 83 86 84 86 69,5 6 0,56
ВЗОР-РВЕ16-690-5 16 690 5 ЧЕРНЫЙ 75 83 86 84 86 69,5 6 0,56
ВЗОР-РВЕ32-250-4 32 250 4 СИНИЙ 85 142 87 95 87 69,5 6 0,9
ВЗОР-РВЕ32-415-4 32 415 4 КРАСНЫЙ 85 142 87 95 87 69,5 6 0,9
ВЗОР-РВЕ32-500-4 32 500 4 ЧЕРНЫЙ 85 142 87 95 87 69,5 6 0,9
ВЗОР-РВЕ32-690-4 32 690 4 ЧЕРНЫЙ 85 142 87 95 87 69,5 6 0,9
ВЗОР-РВЕ32-250-5 32 250 5 СИНИЙ 85 142 87 100 87 69,5 6 0,98
ВЗОР-РВЕ32-415-5 32 415 5 КРАСНЫЙ 85 142 87 100 87 69,5 6 0,98
ВЗОР-РВЕ32-500-5 32 500 5 ЧЕРНЫЙ 85 142 87 100 87 69,5 6 0,98
ВЗОР-РВЕ32-690-5 32 690 5 ЧЕРНЫЙ 85 142 87 100 87 69,5 6 0,98

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ВЗОР-РВЕХ1-Х2-Х3-Х4/Q
ВЗОР-РВЕ–взрывозащищенный встраиваемый разъем, с видом взрывозащиты “е”, “t”
Х1–обозначение силы тока, А
Х2–обозначение максимального напряжения, В
Х3–количество полюсов:  2P – 2; 2P+PE -3; ; 3P+PE – 4; 3P+N+PE – 5
Х4–количество и тип кабельных вводов
Q–опции, аксессуары и исполнения
ПРИМЕР: ВЗОР-РВЕ16-24-3

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
 ТР ТС 012/2011ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017; ГОСТ 31610.11-2014;
ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.434439.001ТУ

Отрасли применения

Нефтегазовая

Химическая

Целлюлозная

Энергетическая

Судостроительная
