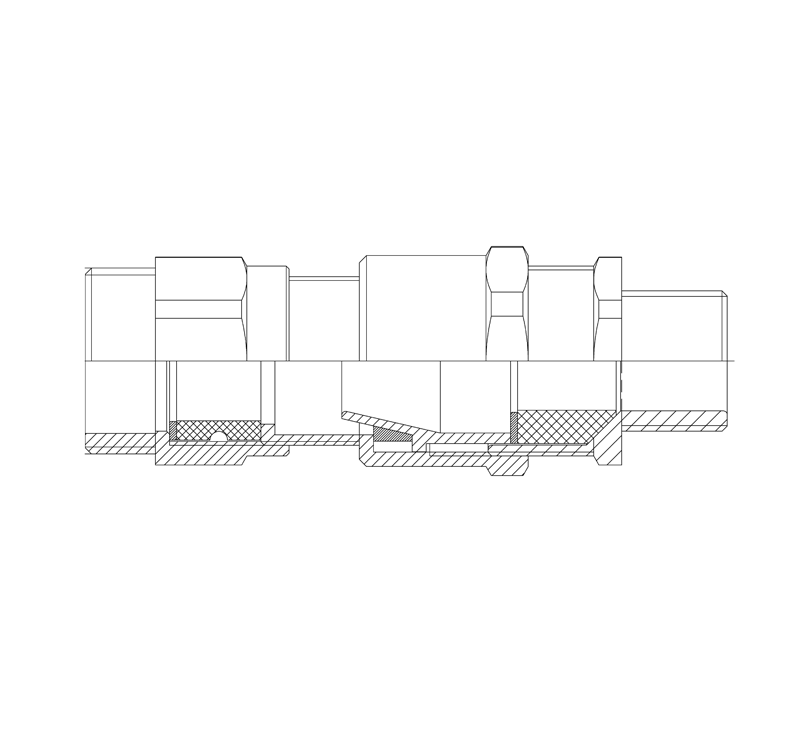

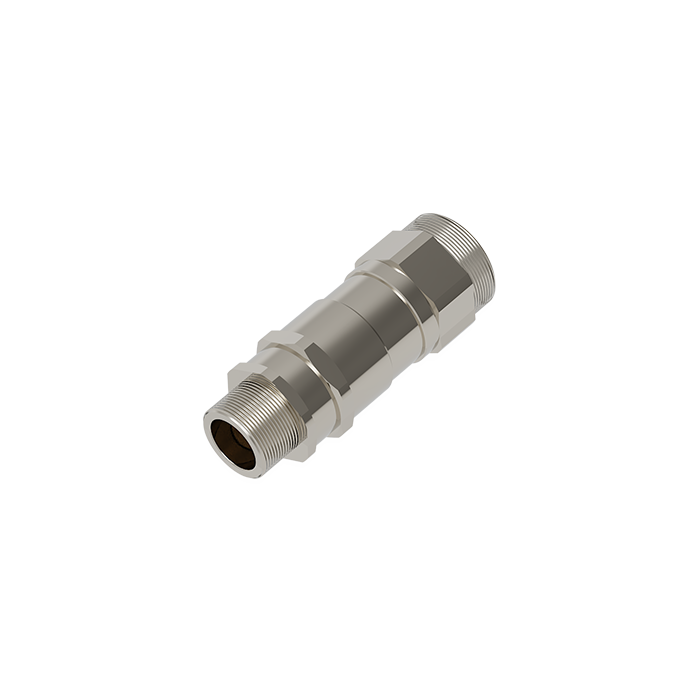

Взрывозащищенный кабельный ввод ВЗ-МБ-ТМР с видом взрывозащиты “d”, “e”, “t”, для бронированного кабеля в металлорукаве, подключение металлорукава через адаптер
| Маркировка взрывозащиты | Степень защиты | T, °С | ||
| Газовая среда | Пылевая среда | Рудничная среда | ||
| 1Ex db IIC Gb 1Ex db IIC Gb X 1Ex eb IIС Gb 1Ex eb IIС Gb X 2Ex nR IIС Gc 2Ex nR IIС Gc X | Ex tb IIIC Db Ex tb IIIC Db X | РВ Ex db I Мb РП Ex eb I Mc | IP66/IP67/IP68 | -60°С…+230°С |
-
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал: никелированная латунь
нержавеющая сталь (AISI 304, AISI 316)
оцинкованная сталь
латунь
-
Применение
для небронированных кабелей круглого сечения диаметром от 8 до 81 мм
-
Типы резьбы
М - метрическая (ГОСТ 24705-2004)
NPT - коническая дюймовая (ГОСТ 6111-52)
G - трубная цилиндрическая (ГОСТ 6357-81)
R - трубная коническая (6211-81)
| Артикул | Резьба штуцера вводного | Присоединительная резьба, наружняя | Присоединительная резьба, внутренняя | Внешний диаметр кабеля, мм | Внутренний диаметр кабеля, мм | Размеры, мм |
| Т1 | Т2 | d | D | S | ||
| ВЗ-МБ20-ТМР1/2G(Н) | M20 x 1,5-6g | G 1/2″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ20/Р-ТМР1/2G(Н) | M20 x 1,5-6g | G 1/2″-А | – | 6-17 | 3-14 | 27 |
| ВЗ-МБ20-ТМР3/4G(Н) | M20 x 1,5-6g | G 3/4″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ20-ТМР1G(Н) | M20 x 1,5-6g | G 1″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ25-ТМР3/4G(Н) | M25 x 1,5-6g | G 3/4″-А | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ25/Р-ТМР3/4G(Н) | M25 x 1,5-6g | G 3/4″-А | – | 9-25 | 6-18 | 32 |
| ВЗ-МБ25-ТМР1G(Н) | M25 x 1,5-6g | G 1″-А | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ25-ТМР1.1/4G(Н) | M25 x 1,5-6g | G 1.1/4″-А | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ32-ТМР1G(Н) | M32 x 1,5-6g | G 1″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ32/Р-ТМР1G(Н) | M32 x 1,5-6g | G 1″-А | – | 15-31 | 12-25 | 40 |
| ВЗ-МБ32-ТМР1.1/4G(Н) | M32 x 1,5-6g | G 1.1/4″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ32-ТМР1.1/2G(Н) | M32 x 1,5-6g | G 1.1/2″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ40-ТМР1.1/4G(Н) | M40 x 1,5-6g | G 1.1/4″-А | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ40/Р-ТМР1.1/4G(Н) | M40 x 1,5-6g | G 1.1/4″-А | – | 24-37 | 18-31 | 50 |
| ВЗ-МБ40-ТМР1.1/2G(Н) | M40 x 1,5-6g | G 1.1/2″-А | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ50-ТМР1.1/2G(Н) | M50x1,5-6g | G 1.1/2″-А | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ50-ТМР2G(Н) | M50x1,5-6g | G 2″-А | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ63-ТМР2G(Н) | М63×1,5-6g | G 2″-А | – | 45-55 | 39-47 | 70 |
| ВЗ-МБ75-Т2.1/2G(Н) | M75x1,5-6g | G 2.1/2″-А | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ75-Т3G(Н) | M75x1,5-6g | G 3″-А | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ90-ТМР3G(Н) | M90x1,5-6g | G 3″-А | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ90-ТМР3.1/2G(Н) | M90x1,5-6g | G 3.1/2″-А | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ20-ТМР1/2G(В) | M20 x 1,5-6g | – | G 1/2″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ20/Р-ТМР1/2G(В) | M20 x 1,5-6g | – | G 1/2″-А | 6-17 | 3-14 | 27 |
| ВЗ-МБ20-ТМР3/4G(В) | M20 x 1,5-6g | – | G 3/4″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ20-ТМР1G(В) | M20 x 1,5-6g | – | G 1″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ25-ТМР3/4G(В) | M25 x 1,5-6g | – | G 3/4″-А | 15-25 | 12-18 | 32 |
| ВЗ-МБ25/Р-ТМР3/4G(В) | M25 x 1,5-6g | – | G 3/4″-А | 9-25 | 6-18 | 32 |
| ВЗ-МБ25-ТМР1G(В) | M25 x 1,5-6g | – | G 1″-А | 15-25 | 12-18 | 32 |
| ВЗ-МБ25-ТМР1.1/4G(В) | M25 x 1,5-6g | – | G 1.1/4″-А | 15-25 | 12-18 | 32 |
| ВЗ-МБ32-ТМР1G(В) | M32 x 1,5-6g | – | G 1″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ32/Р-ТМР1G(В) | M32 x 1,5-6g | – | G 1″-А | 15-31 | 12-25 | 40 |
| ВЗ-МБ32-ТМР1.1/4G(В) | M32 x 1,5-6g | – | G 1.1/4″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ32-ТМР1.1/2G(В) | M32 x 1,5-6g | – | G 1.1/2″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ40-ТМР1.1/4G(В) | M40 x 1,5-6g | – | G 1.1/4″-А | 27-37 | 25-31 | 50 |
| ВЗ-МБ40/Р-ТМР1.1/4G(В) | M40 x 1,5-6g | – | G 1.1/4″-А | 24-37 | 18-31 | 50 |
| ВЗ-МБ40-ТМР1.1/2G(В) | M40 x 1,5-6g | – | G 1.1/2″-А | 27-37 | 25-31 | 50 |
| ВЗ-МБ50-ТМР1.1/2G(В) | M50x1,5-6g | – | G 1.1/2″-А | 36-46 | 31-39 | 55 |
| ВЗ-МБ50-ТМР2G(В) | M50x1,5-6g | – | G 2″-А | 36-46 | 31-39 | 55 |
| ВЗ-МБ63-ТМР2G(В) | М63×1,5-6g | – | G 2″-А | 45-55 | 39-47 | 70 |
| ВЗ-МБ75-Т2.1/2G(В) | M75x1,5-6g | – | G 2.1/2″-А | 55-65 | 47-55 | 80 |
| ВЗ-МБ75-Т3G(В) | M75x1,5-6g | – | G 3″-А | 55-65 | 47-55 | 80 |
| ВЗ-МБ90-ТМР3G(В) | M90x1,5-6g | – | G 3″-А | 71-81 | 63-71 | 95 |
| ВЗ-МБ90-ТМР3.1/2G(В) | M90x1,5-6g | – | G 3.1/2″-А | 71-81 | 63-71 | 95 |
| ВЗ-МБ20-ТМР25(Н) | M20 x 1,5-6g | M25 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ20/Р-ТМР(Н) | M20 x 1,5-6g | M20 x 1,5-6g | – | 6-17 | 3-14 | 27 |
| ВЗ-МБ20-ТМР32(Н) | M20 x 1,5-6g | M32 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ25-ТМР(Н) | M20 x 1,5-6g | M20 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ25/Р-ТМР(Н) | M25 x 1,5-6g | M25 x 1,5-6g | – | 9-25 | 6-18 | 32 |
| ВЗ-МБ25-ТМР32(Н) | M25 x 1,5-6g | M32 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ25-ТМР40(Н) | M25 x 1,5-6g | M40 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ32-ТМР(Н) | M32 x 1,5-6g | M32 x 1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ32/Р-ТМР(Н) | M32 x 1,5-6g | M32 x 1,5-6g | – | 15-31 | 12-25 | 40 |
| ВЗ-МБ32-ТМР40 (Н) | M32 x 1,5-6g | M40 x 1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ32-ТМР50 (Н) | M32 x 1,5-6g | M50x1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ40-ТМР(Н) | M40 x 1,5-6g | M40 x 1,5-6g | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ40/Р-ТМР(Н) | M40 x 1,5-6g | M40 x 1,5-6g | – | 24-37 | 18-31 | 50 |
| ВЗ-МБ40-ТМР50(Н) | M40 x 1,5-6g | M50x1,5-6g | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ50-ТМР(Н) | M50x1,5-6g | M50x1,5-6g | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ50-ТМР63(Н) | M50x1,5-6g | М63×1,5-6g | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ63-ТМР(Н) | М63×1,5-6g | М63×1,5-6g | – | 45-55 | 39-47 | 70 |
| ВЗ-МБ75-ТМР(Н) | M75x1,5-6g | M75x1,5-6g | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ75-ТМР(Н) | M75x1,5-6g | M90x1,5-6g | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ90-ТМР(Н) | M90x1,5-6g | M90x1,5-6g | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ90-ТМР100(Н) | M90x1,5-6g | M100x1,5-6g | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ20-ТМР25(В) | M20 x 1,5-6g | – | M25 x 1,5-6g | 9-17 | 6-14 | 27 |
| ВЗ-МБ20/Р-ТМР(В) | M20 x 1,5-6g | – | M20 x 1,5-6Н | 6-17 | 3-14 | 27 |
| ВЗ-МБ20-ТМР32(В) | M20 x 1,5-6g | – | M32 x 1,5-6Н | 9-17 | 6-14 | 27 |
| ВЗ-МБ25-ТМР(В) | M20 x 1,5-6g | – | M20 x 1,5-6Н | 9-17 | 6-14 | 27 |
| ВЗ-МБ25/Р-ТМР(В) | M25 x 1,5-6g | – | M25 x 1,5-6Н | 9-25 | 6-18 | 32 |
| ВЗ-МБ25-ТМР32(В) | M25 x 1,5-6g | – | M32 x 1,5-6Н | 15-25 | 12-18 | 32 |
| ВЗ-МБ25-ТМР40(В) | M25 x 1,5-6g | – | M40 x 1,5-6Н | 15-25 | 12-18 | 32 |
| ВЗ-МБ32-ТМР(В) | M32 x 1,5-6g | – | M32 x 1,5-6Н | 21-31 | 18-25 | 40 |
| ВЗ-МБ32/Р-ТМР(В) | M32 x 1,5-6g | – | M32 x 1,5-6Н | 15-31 | 12-25 | 40 |
| ВЗ-МБ32-ТМР40(В) | M32 x 1,5-6g | – | M40 x 1,5-6Н | 21-31 | 18-25 | 40 |
| ВЗ-МБ32-ТМР50(В) | M32 x 1,5-6g | – | M50x1,5-6Н | 21-31 | 18-25 | 40 |
| ВЗ-МБ40-ТМР(В) | M40 x 1,5-6g | – | M40 x 1,5-6Н | 27-37 | 25-31 | 50 |
| ВЗ-МБ40/Р-ТМР(В) | M40 x 1,5-6g | – | M40 x 1,5-6Н | 24-37 | 18-31 | 50 |
| ВЗ-МБ40-ТМР50(В) | M40 x 1,5-6g | – | M50x1,5-6Н | 27-37 | 25-31 | 50 |
| ВЗ-МБ50-ТМР(В) | M50x1,5-6g | – | M50x1,5-6Н | 36-46 | 31-39 | 55 |
| ВЗ-МБ50-ТМР63(В) | M50x1,5-6g | – | М63×1,5-6Н | 36-46 | 31-39 | 55 |
| ВЗ-МБ63-ТМР(В) | М63×1,5-6g | – | М63×1,5-6Н | 45-55 | 39-47 | 70 |
| ВЗ-МБ75-ТМР(В) | M75x1,5-6g | – | M75x1,5-6Н | 55-65 | 47-55 | 80 |
| ВЗ-МБ75-ТМР90(В) | M75x1,5-6g | – | M90x1,5-6Н | 55-65 | 47-55 | 80 |
| ВЗ-МБ90-ТМР(В) | M90x1,5-6g | – | M90x1,5-6Н | 71-81 | 63-71 | 95 |
| ВЗ-МБ90-ТМР100 (В) | M90x1,5-6g | – | M100x1,5-6Н | 71-81 | 63-71 | 95 |
| ВЗ-МБ1/2-ТМР20(Н) | 1/2″ NPT | M20 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2/Р-ТМР20(Н) | 1/2″ NPT | M20 x 1,5-6g | – | 6-17 | 3-14 | 27 |
| ВЗ-МБ1/2-ТМР25(Н) | 1/2″ NPT | M25 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2-ТМР32(Н) | 1/2″ NPT | M32 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4-ТМР20(Н) | 3/4″ NPT | M25 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ3/4/Р-ТМР25(Н) | 3/4″ NPT | M25 x 1,5-6g | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4-ТМР32(Н) | 3/4″ NPT | M32 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ3/4-ТМР40(Н) | 3/4″ NPT | M40 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ1-ТМР32(Н) | 1″ NPT | M32 x 1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1/Р-ТМР32(Н) | 1″ NPT | M32 x 1,5-6g | – | 15-25 | 12-18 | 32 |
| ВЗ-МБ1-ТМР40(Н) | 1″ NPT | M40 x 1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1-ТМР50(Н) | 1″ NPT | M50x1,5-6g | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1.1/4-ТМР40(Н) | 1.1/4″ NPT | M40 x 1,5-6g | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/4/Р-ТМР40(Н) | 1.1/4″ NPT | M40 x 1,5-6g | – | 15-31 | 12-25 | 40 |
| ВЗ-МБ1.1/4-ТМР50(Н) | 1.1/4″ NPT | M50x1,5-6g | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/2-ТМР50(Н) | 1.1/2″ NPT | M50x1,5-6g | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ1.1/2-ТМР63(Н) | 1.1/2″ NPT | М63×1,5-6g | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ2-ТМР63(Н) | 2″ NPT | М63×1,5-6g | – | 45-55 | 39-47 | 70 |
| ВЗ-МБ2.1/2-ТМР75(Н) | 2.1/2″ NPT | M75x1,5-6g | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ2.1/2-ТМР90(Н) | 2.1/2″ NPT | M90x1,5-6g | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ3-ТМР90(Н) | 3″ NPT | M90x1,5-6g | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ3-ТМР100(Н) | 3″ NPT | M100x1,5-6g | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ1/2-ТМР20(В) | 1/2″ NPT | M20 x 1,5-6g | 9-17 | 6-14 | 27 | |
| ВЗ-МБ1/2/Р-ТМР20(В) | 1/2″ NPT | – | M20 x 1,5-6g | 6-17 | 3-14 | 27 |
| ВЗ-МБ1/2-ТМР25(В) | 1/2″ NPT | – | M25 x 1,5-6g | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2-ТМР32(В) | 1/2″ NPT | – | M32 x 1,5-6g | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4-ТМР20(В) | 3/4″ NPT | – | M25 x 1,5-6g | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4/Р-ТМР25(В) | 3/4″ NPT | – | M25 x 1,5-6g | 6-17 | 3-14 | 27 |
| ВЗ-МБ3/4-ТМР32(В) | 3/4″ NPT | – | M32 x 1,5-6g | 15-25 | 12-18 | 32 |
| ВЗ-МБ3/4-ТМР40(В) | 3/4″ NPT | – | M40 x 1,5-6g | 15-25 | 12-18 | 32 |
| ВЗ-МБ1-ТМР32(В) | 1″ NPT | – | M32 x 1,5-6g | 21-31 | 18-25 | 40 |
| ВЗ-МБ1/Р-ТМР32(В) | 1″ NPT | – | M32 x 1,5-6g | 9-25 | 6-18 | 32 |
| ВЗ-МБ1-ТМР40(В) | 1″ NPT | – | M40 x 1,5-6g | 21-31 | 18-25 | 40 |
| ВЗ-МБ1-ТМР50(В) | 1″ NPT | – | M50x1,5-6g | 21-31 | 18-25 | 40 |
| ВЗ-МБ1.1/4-ТМР40(В) | 1.1/4″ NPT | – | M40 x 1,5-6g | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/4/Р-ТМР40(В) | 1.1/4″ NPT | – | M40 x 1,5-6g | 15-31 | 12-25 | 40 |
| ВЗ-МБ1.1/4-ТМР50(В) | 1.1/4″ NPT | – | M50x1,5-6g | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/2-ТМР50(В) | 1.1/2″ NPT | – | M50x1,5-6g | 36-46 | 31-39 | 55 |
| ВЗ-МБ1.1/2-ТМР63(В) | 1.1/2″ NPT | – | М63×1,5-6g | 36-46 | 31-39 | 55 |
| ВЗ-МБ2-ТМР63(В) | 2″ NPT | – | М63×1,5-6g | 45-55 | 39-47 | 70 |
| ВЗ-МБ2.1/2-ТМР75(В) | 2.1/2″ NPT | – | M75x1,5-6g | 55-65 | 47-55 | 80 |
| ВЗ-МБ2.1/2-ТМР90(В) | 2.1/2″ NPT | – | M90x1,5-6g | 55-65 | 47-55 | 80 |
| ВЗ-МБ3-ТМР90(В) | 3″ NPT | – | M90x1,5-6g | 71-81 | 63-71 | 95 |
| ВЗ-МБ3-ТМР100(В) | 3″ NPT | – | M100x1,5-6g | 71-81 | 63-71 | 95 |
| ВЗ-МБ1/2-ТМР1/2G(Н) | 1/2″ NPT | G 1/2″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2/Р-ТМР1/2G (Н) | 1/2″ NPT | G 1/2″-А | – | 8-12 | 3-8 | 24 |
| ВЗ-МБ1/2-ТМР3/4G (Н) | 1/2″ NPT | G 3/4″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2-ТМР1G (Н) | 1/2″ NPT | G 1″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4-ТМР3/4G (Н) | 3/4″ NPT | G 3/4″-А | – | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4/Р-ТМР3/4G (Н) | 3/4″ NPT | G 3/4″-А | – | 9-25 | 6-18 | 32 |
| ВЗ-МБ1-ТМР1G (Н) | 1″ NPT | G 1″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1/Р-ТМР1G (Н) | 1″ NPT | G 1″-А | – | 9-25 | 6-18 | 32 |
| ВЗ-МБ1-ТМР1.1/4G (Н) | 1″ NPT | G 1.1/4″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1-ТМР1.1/2G (Н) | 1″ NPT | G 1.1/2″-А | – | 21-31 | 18-25 | 40 |
| ВЗ-МБ1.1/4-ТМР1.1/4 G(Н) | 1.1/4″ NPT | G 1.1/4″-А | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/4/Р-ТМР1.1/4G (Н) | 1.1/4″ NPT | G 1.1/4″-А | – | 15-31 | 12-25 | 40 |
| ВЗ-МБ1.1/4-ТМР1.1/2G (Н) | 1.1/4″ NPT | G 1.1/2″-А | – | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/2-ТМР1.1/2G (Н) | 1.1/2″ NPT | G 1.1/2″-А | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ1.1/2-ТМР2G(Н) | 1.1/2″ NPT | G 2″-А | – | 36-46 | 31-39 | 55 |
| ВЗ-МБ2-ТМР2G (Н) | 2″ NPT | G 2″-А | – | 45-55 | 39-47 | 70 |
| ВЗ-МБ2.1/2-ТМР2.1/2G (Н) | 2.1/2″ NPT | G 2.1/2″-А | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ2.1/2-ТМР3G(Н) | 2.1/2″ NPT | G 3″-А | – | 55-65 | 47-55 | 80 |
| ВЗ-МБ3-ТМР3G (Н) | 3″ NPT | G 3″-А | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ3-ТМР3.1/2G (Н) | 3″ NPT | G 3.1/2″-А | – | 71-81 | 63-71 | 95 |
| ВЗ-МБ1/2/Р-ТМР1/2G (В) | 1/2″ NPT | – | G 1/2″-А | 8-12 | 3-8 | 24 |
| ВЗ-МБ1/2-ТМР3/4G (В) | 1/2″ NPT | – | G 3/4″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ1/2-ТМР1G (В) | 1/2″ NPT | – | G 1″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4-ТМР3/4G (В) | 3/4″ NPT | – | G 3/4″-А | 9-17 | 6-14 | 27 |
| ВЗ-МБ3/4/Р-ТМР3/4G (В) | 3/4″ NPT | – | G 3/4″-А | 9-25 | 6-18 | 32 |
| ВЗ-МБ1-ТМР1G (В) | 1″ NPT | – | G 1″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ1/Р-ТМР1G (В) | 1″ NPT | – | G 1″-А | 9-25 | 6-18 | 32 |
| ВЗ-МБ1-ТМР1.1/4G (В) | 1″ NPT | – | G 1.1/4″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ1-ТМР1.1/2G (В) | 1″ NPT | – | G 1.1/2″-А | 21-31 | 18-25 | 40 |
| ВЗ-МБ1.1/4-ТМР1.1/4 G(В) | 1.1/4″ NPT | – | G 1.1/4″-А | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/4/Р-ТМР1.1/4G (В) | 1.1/4″ NPT | – | G 1.1/4″-А | 15-31 | 12-25 | 40 |
| ВЗ-МБ1.1/4-ТМР1.1/2G (В) | 1.1/4″ NPT | – | G 1.1/2″-А | 27-37 | 25-31 | 50 |
| ВЗ-МБ1.1/2-ТМР1.1/2G (В) | 1.1/2″ NPT | – | G 1.1/2″-А | 36-46 | 31-39 | 55 |
| ВЗ-МБ1.1/2-ТМР2G(В) | 1.1/2″ NPT | – | G 2″-А | 36-46 | 31-39 | 55 |
| ВЗ-МБ2-ТМР2G (В) | 2″ NPT | – | G 2″-А | 45-55 | 39-47 | 70 |
| ВЗ-МБ2.1/2-ТМР2.1/2G (В) | 2.1/2″ NPT | – | G 2.1/2″-А | 55-65 | 47-55 | 80 |
| ВЗ-МБ2.1/2-ТМР3G(В) | 2.1/2″ NPT | – | G 3″-А | 55-65 | 47-55 | 80 |
| ВЗ-МБ3-ТМР3G (В) | 3″ NPT | – | G 3″-А | 71-81 | 63-71 | 95 |
| ВЗ-МБ3-ТМР3.1/2G (В) | 3″ NPT | – | G 3.1/2″-А | 71-81 | 63-71 | 95 |
| Х1 | ВЗ-БМ | Х2 | /Х3 | ТМР | Х4 | ||||||||||||
| Х1 | – | материал: | |||||||||||||||
| без знака – никелированная латунь | |||||||||||||||||
| Н – нержавеющая сталь | |||||||||||||||||
| ВЗ-БМ | – | кабельный ввод с видом взрывозащиты “d”, “e”, “t”, для бронированного кабеля круглого сечения | |||||||||||||||
| Х2 | – | обозначение размера присоединительной резьбы: | |||||||||||||||
| 25 и т.д. – для метрической резьбы М25 х 1,5-6g; | |||||||||||||||||
| Х3 | – | исполнение уплотнительного кольца по диапазону диаметров обжатия кабеля: | |||||||||||||||
| без символа – если диапазон обжатия стандартный (например: диапазон обжатия уплотнительного | |||||||||||||||||
| кольца 12-18 мм для кабельного ввода с приборной резьбой М25 х 1,5-6g); | |||||||||||||||||
| Р – расширенный диапазон обжатия (например 6-18 мм для кабельного ввода с приборной резьбой М25 х 1,5-6g). | |||||||||||||||||
| ТМР | – | для прокладки кабеля в металлорукаве (подключение через адаптер) | |||||||||||||||
| Х4 | – | тип резьбы для внешнего присоединения | |||||||||||||||
| – | специальное исполнение | ||||||||||||||||
| ПРИМЕР: ВЗ-МБ25/Р-TМР3/4G(В) | |||||||||||||||||
-
Применение
Взрывозащищенные кабельные вводы предназначены для безопасного ввода и герметизации кабелей в корпусах электрического оборудования, используемого во взрывоопасных зонах. Они обеспечивают защиту от проникновения газов, пыли и влаги, предотвращая искрообразование и возможность воспламенения внутри корпусов оборудования. Кабельные вводы используются для поддержания целостности взрывозащищенных оболочек, гарантируя безопасную эксплуатацию электрических систем в агрессивных средах.
-
Собственная разработка
Взрывозащищённые кабельные вводы серии ВЗ-МБ-ТМР собственной разработки, обеспечивают возможность комбинирования компонентов для создания решений с различными характеристиками. Вводы охватывают широкий диапазон зажима кабелей, изготавливаются из различных материалов и устойчивы к перепадам температур от -60 до +230 °C, что позволяет использовать их в сложных условиях эксплуатации.
-
Простота монтажа
Кабельные вводы спроектированы с учётом удобства и скорости монтажа. Унифицированные размеры под монтажный ключ позволяют использовать стандартный инструмент для установки, минимизируя необходимость в дополнительном оборудовании. Вводы выпускаются с различными типами резьбы, что делает их совместимыми с различными системами и обеспечивает гибкость при монтаже в любых условиях.
-
Длительный срок службы
Вводы изготавливаются из различных материалов, включая никелированную латунь, нержавеющую сталь 304/316, оцинкованную сталь и алюминий. Уплотнительная резинка выполнена из силикона, стойкого к перепадам температур, что обеспечивает надежность и долговечность вводов в любых условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00326/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.15-2020; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.003 ТУ | ТУ | Арматура взрывозащищенная | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
Нефтегазовая
Химическая
Целлюлозная
Энергетическая
Судостроительная
