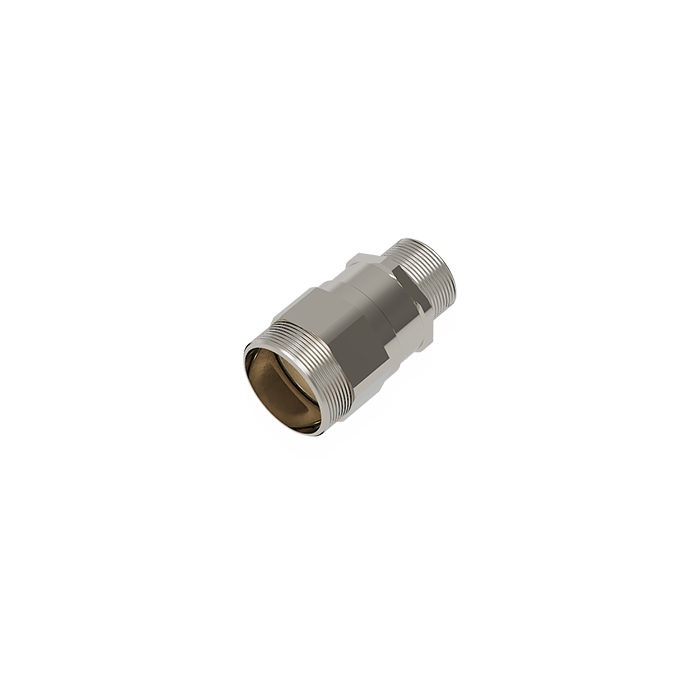

Взрывозащищенный кабельный ввод ВЗ-Н-ТМР с видом взрывозащиты “d”, “e”, “t”, для небронированного кабеля, подключение металлорукава через адаптер

Характеристики Размеры Код заказа Описание
Маркировка взрывозащитыСтепень защитыT, °С
Газовая средаПылевая средаРудничная среда
1Ex db IIC Gb
1Ex db IIC Gb X
1Ex eb IIС Gb
1Ex eb IIС Gb X
2Ex nR IIС Gc
2Ex nR IIС Gc X		Ex tb IIIC Db
Ex tb IIIC Db X		РВ Ex db I Мb
РП Ex eb I Mc		IP66/IP67/IP68-60°С…+230°С

  • Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: никелированная латунь
    нержавеющая сталь (AISI 304, AISI 316)
    оцинкованная сталь
    латунь

  • Применение

    для небронированных кабелей круглого сечения диаметром от 2 до 87 мм

  • Типы резьбы

    М - метрическая (ГОСТ 24705-2004)
    NPT - коническая дюймовая (ГОСТ 6111-52)
    G - трубная цилиндрическая (ГОСТ 6357-81)
    R - трубная коническая (6211-81)

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

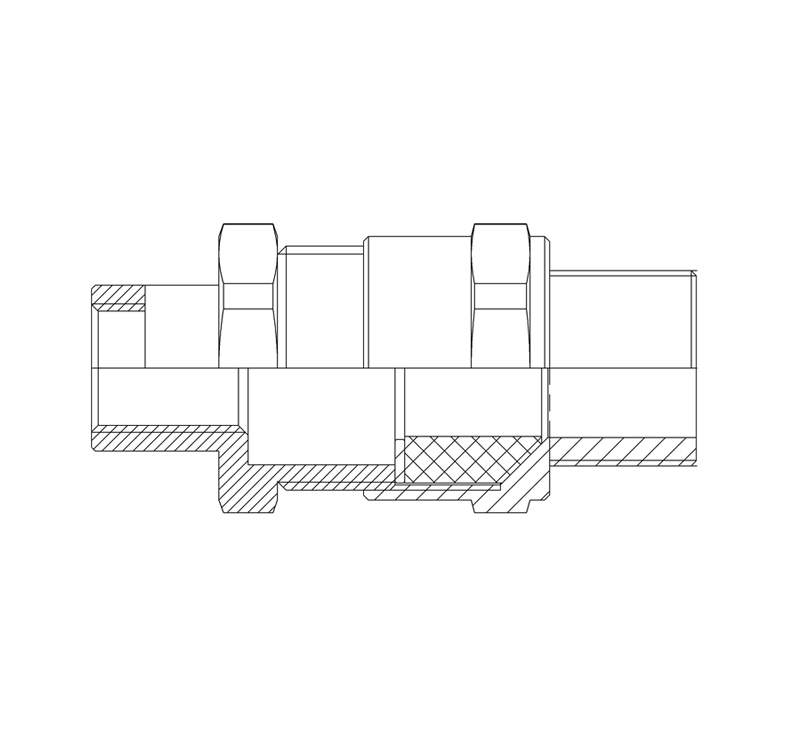

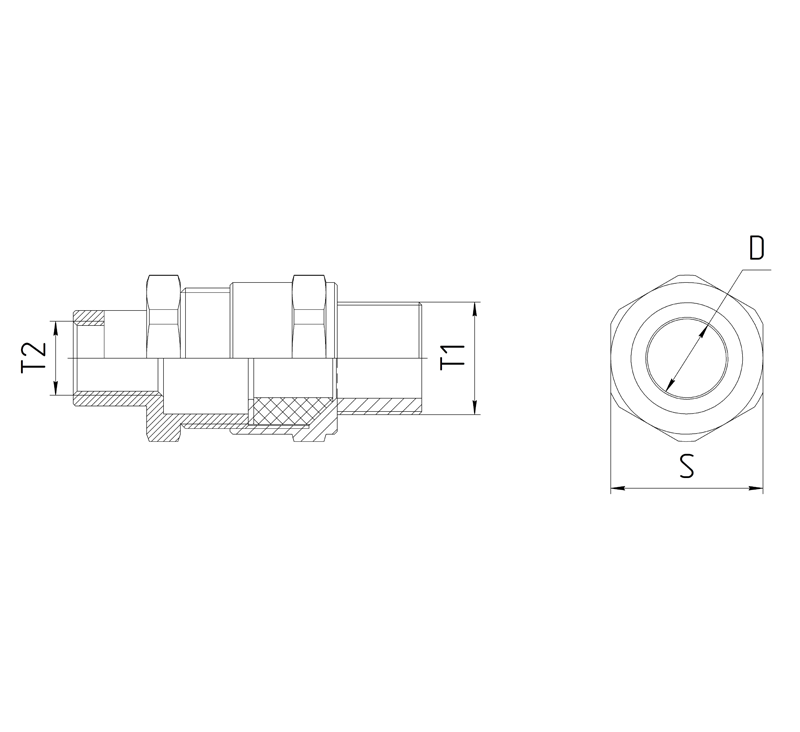

АртикулРезьба штуцера вводногоРезьба втулки  Внешний диаметр кабеля, ммГабаритные размеры, мм
Т1Т2DS
Втулка с внутренней резьбой
ВЗ-Н12-ТМР1/2G (В)M12 x 1,5-6gG 1/2″-А2-620
ВЗ-Н16-TМР1/4G(В)M16 x 1,5-6gG 1/4″-А3-824
ВЗ-Н16-TМР1/2G(В)M16 x 1,5-6gG 1/2″-А3-824
ВЗ-Н20-TМР1/4G(В)M20 x 1,5-6gG 1/4″-А6-1427
ВЗ-Н20-TМР1/2G(В)M20 x 1,5-6gG 1/2″-А6-1427
ВЗ-Н20/Р-TМР1/2G(В)M20 x 1,5-6gG 1/2″-А3-1427
ВЗ-Н20-TМР3/4G(В)M20 x 1,5-6gG 3/4″-А6-1427
ВЗ-Н20-TМР1G(В)M20 x 1,5-6gG 1″-А6-1427
ВЗ-Н25-TМР1/2G(В)M25x1,5-6gG 1/2″-А12-1834
ВЗ-Н25-TМР3/4G(В)M25x1,5-6gG 3/4″-А12-1834
ВЗ-Н25/Р-TМР3/4G(В)M25x1,5-6gG 3/4″-А6-1834
ВЗ-Н25-TМР1G(В)M25x1,5-6gG 1″-А12-1834
ВЗ-Н32-TМР1/2G(В)M32x1,5-6gG 1/2″-А18-2540
ВЗ-Н32-TМР3/4G(В)M32x1,5-6gG 3/4″-А18-2540
ВЗ-Н32-TМР1G(В)M32x1,5-6gG 1″-А18-2540
ВЗ-Н32/Р-TМР1G(В)M32x1,5-6gG 1″-А12-2540
ВЗ-Н32-TМР1.1/4G(В)M32x1,5-6gG 1.1/4″-А18-2540
ВЗ-Н40-TМР3/4G(В)M40x1,5-6gG 3/4″-А25-3150
ВЗ-Н40-ТМР1G(В)M40x1,5-6gG 1″-А25-3150
ВЗ-Н40-ТМР1.1/4G(В)M40x1,5-6gG 1.1/4″-А25-3150
ВЗ-Н40/Р-ТМР1.1/4G(В)M40x1,5-6gG 1.1/4″-А18-3150
ВЗ-Н40-ТМР1.1/2G(В)M40x1,5-6gG 1.1/2″-А25-3150
ВЗ-Н50-ТМР1.1/2G(В)M50x1,5-6gG 1.1/2″-А31-3950
ВЗ-Н63-ТМР2G(В)M63x1,5-6gG 2″-А39-4757
ВЗ-Н75-TМР2.1/2G(В)M75x1,5-6gG 1.1/2″-А47-5568
ВЗ-Н90-TМР3G(В)M90x1,5-6gG 3″-А63-7186
Втулка с наружной резьбой
ВЗ-Н12-ТМР1/2G (Н)M12 x 1,5-6gG 1/2″-А3-820
ВЗ-Н16-TМР1/4G(Н)M16 x 1,5-6gG 1/4″-А3-824
ВЗ-Н20-TМР1/4G(Н)M20 x 1,5-6gG 1/4″-А6-1427
ВЗ-Н20-TМР1/2G(Н)M20 x 1,5-6gG 1/2″-А6-1427
ВЗ-Н20/Р-TМР1/2G(Н)M20 x 1,5-6gG 1/2″-А3-1427
ВЗ-Н20-TМР3/4G(Н)M20 x 1,5-6gG 3/4″-А6-1427
ВЗ-Н20-TМР1G(Н)M20 x 1,5-6gG 1″-А6-1427
ВЗ-Н25-TМР1/4G(Н)M25x1,5-6gG 1/4″-А12-1834
ВЗ-Н25-TМР1/2G(Н)M25x1,5-6gG 1/2″-А12-1834
ВЗ-Н25-TМР3/4G(Н)M25x1,5-6gG 3/4″-А12-1834
ВЗ-Н25/Р-TМР3/4G(Н)M25x1,5-6gG 3/4″-А6-1834
ВЗ-Н25/Р-TМР1.1/4(Н)M25x1,5-6gG 1.1/4″-А12-1834
ВЗ-Н25-TМР1G(Н)M25x1,5-6gG 1″-А12-1834
ВЗ-Н32-TМР1/2G(Н)M32x1,5-6gG 1/2″-А18-2540
ВЗ-Н32-TМР3/4G(Н)M32x1,5-6gG 3/4″-А18-2540
ВЗ-Н32-TМР1G(Н)M32x1,5-6gG 1″-А18-2540
ВЗ-Н32/Р-TМР1G(Н)M32x1,5-6gG 1″-А12-2540
ВЗ-Н32-TМР1.1/4G(Н)M32x1,5-6gG 1.1/4″-А18-2540
ВЗ-Н32-TМР1.1/2G(Н)M32x1,5-6gG 1.1/2″-А18-2540
ВЗ-Н40-TМР3/4G(Н)M40x1,5-6gG 3/4″-А25-3150
ВЗ-Н40-ТМР1G(Н)M40x1,5-6gG 1″-А25-3150
ВЗ-Н40-ТМР1.1/4G(Н)M40x1,5-6gG 1.1/4″-А25-3150
ВЗ-Н40/Р-ТМР1.1/4G(Н)M40x1,5-6gG 1.1/4″-А18-3150
ВЗ-Н40-ТМР1.1/2G(Н)M40x1,5-6gG 1.1/2″-А25-3150
ВЗ-Н40-ТМР2(Н)M40x1,5-6gG 2″-А25-3150
ВЗ-Н50-ТМР1.1/2G(Н)M50x1,5-6gG 1.1/2″-А31-3957
ВЗ-Н63-TМР2G(Н)M63x1,5-6gG 2″39-4768
ВЗ-Н75-TМР2.1/2G(Н)M75x1,5-6gG 2.1/2″-А47-5586
ВЗ-Н90-TМР3G(Н)M90x1,5-6gG 3″63-71102
Втулка с внутренней резьбой
ВЗ-Н1/4-ТМР1/2G (В)1/4″ NPTG 1/2″-А3-820
ВЗ-Н3/8-TМР1/4G(В)3/8″ NPTG 1/4″-А3-824
ВЗ-Н1/2-TМР1/4G(В)1/2″ NPTG 1/4″-А6-1427
ВЗ-Н1/2-TМР1/2G(В)1/2″ NPTG 1/2″-А6-1427
ВЗ-Н1/2/Р-TМР1/2G(В)1/2″ NPTG 1/2″-А3-1427
ВЗ-Н1/2-TМР3/4G(В)1/2″ NPTG 3/4″-А6-1427
ВЗ-Н1/2-TМР1G(В)1/2″ NPTG 1″-А6-1427
ВЗ-Н3/4-TМР1/2G(В)3/4″ NPTG 1/2″-А12-1834
ВЗ-Н3/4-TМР3/4G(В)3/4″ NPTG 3/4″-А12-1834
ВЗ-Н3/4/Р-TМР3/4G(В)3/4″ NPTG 3/4″-А6-1834
ВЗ-Н3/4-TМР1G(В)3/4″ NPTG 1″-А12-1834
ВЗ-Н1-TМР1/2G(В)1″ NPTG 1/2″-А18-2540
ВЗ-Н1-TМР3/4G(В)1″ NPTG 3/4″-А18-2540
ВЗ-Н1-TМР1G(В)1″ NPTG 1″-А18-2540
ВЗ-Н1/Р-TМР1G(В)1″ NPTG 1″-А12-2540
ВЗ-Н1-TМР1.1/4G(В)1″ NPTG 1.1/4″-А18-2540
ВЗ-Н1.1/4-TМР3/4G(В)1.1/4″ NPTG 3/4″-А25-3150
ВЗ-Н1.1/4-ТМР1G(В)1.1/4″ NPTG 1″-А25-3150
ВЗ-Н1.1/4-ТМР1.1/4G(В)G 1.1/4″ NPTG 1.1/4″-А25-3150
ВЗ-Н1.1/4/Р-ТМР1.1/4G(В)G 1.1/4″ NPTG 1.1/4″-А18-3150
ВЗ-Н1.1/4-ТМР1.1/2G(В)G 1.1/4″ NPTG 1.1/2″-А25-3150
ВЗ-Н1 1/2-TМР1.1/2G(В)1 1/2″ NPTG 1 1/2″-A31-3957
ВЗ-Н2-TМР2G(В)2″ NPTG 2″-A39-4768
ВЗ-Н2.1/2-TМР2.1/2G(В)2 1/2″ NPTG 2 1/2″-A47-5586
ВЗ-Н3-TМР3G(В)3″ NPTG 3″-A63-71102
Втулка с наружной резьбой
ВЗ-Н1/4-ТМР1/2G (Н)1/4″ NPTG 1/2″-А3-820
ВЗ-Н3/8-TМР1/4G(Н)3/8″ NPTG 1/4″-А3-824
ВЗ-Н1/2-TМР1/4G(Н)1/2″ NPTG 1/4″-А6-1427
ВЗ-Н1/2-TМР1/2G(Н)1/2″ NPTG 1/2″-А6-1427
ВЗ-Н1/2/Р-TМР1/2G(Н)1/2″ NPTG 1/2″-А3-1427
ВЗ-Н1/2-TМР3/4G(Н)1/2″ NPTG 3/4″-А6-1427
ВЗ-Н1/2-TМР1G(Н)1/2″ NPTG 1″-А6-1427
ВЗ-Н3/4-TМР1/4G(Н)3/4″ NPTG 1/4″-А12-1834
ВЗ-Н3/4-TМР1/2G(Н)3/4″ NPTG 1/2″-А12-1834
ВЗ-Н3/4-TМР3/4G(Н)3/4″ NPTG 3/4″-А12-1834
ВЗ-Н3/4/Р-TМР3/4G(Н)3/4″ NPTG 3/4″-А6-1834
ВЗ-Н3/4-TМР1G(Н)3/4″ NPTG 1″-А12-1834
ВЗ-Н3/4-TМР1.1/4G(Н)3/4″ NPTG 1.1/4″-А12-1834
ВЗ-Н1-TМР1/2G(Н)1″ NPTG 1/2″-А18-2540
ВЗ-Н1-TМР3/4G(Н)1″ NPTG 3/4″-А18-2540
ВЗ-Н1-TМР1G(Н)1″ NPTG 1″-А18-2540
ВЗ-Н1/Р-TМР1G(Н)1″ NPTG 1″-А12-2540
ВЗ-Н1-TМР1.1/4G(Н)1″ NPTG 1.1/4″-А18-2540
ВЗ-Н1-TМР1.1/2G(Н)1″ NPTG 1.1/2″-А18-2540
ВЗ-Н1.1/4-TМР3/4G(Н)1.1/4″ NPTG 3/4″-А25-3150
ВЗ-Н1.1/4-ТМР1G(Н)1.1/4″ NPTG 1″-А25-3150
ВЗ-Н1.1/4-ТМР1.1/4G(Н)1.1/4″ NPTG 1.1/4″-А25-3150
ВЗ-Н1.1/4/Р-ТМР1.1/4G(Н)1.1/4″ NPTG 1.1/4″-А18-3150
ВЗ-Н1.1/4-ТМР1.1/2G(Н)1.1/4″ NPTG 1.1/2″-А25-3150
ВЗ-Н1.1/4-ТМР2G(Н)1.1/4″ NPTG 2″-А25-3150
ВЗ-Н1.1/2-TМР1.1/2G(Н)1 1/2″ NPTG 1 1/2″-A31-3957
ВЗ-Н2-TМР2G(Н)2″ NPTG 2″-A39-4768
ВЗ-Н2.1/2-TМР2.1/2G(Н)2 1/2″ NPTG 2 1/2″-A47-5586
ВЗ-Н3-TМР3G(Н)3″ NPTG 3″-A63-71102

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Х1 ВЗ-Н Х2 /Х3 ТМР Х4 /QQ
Х1 – материал:
без знака – никелированная латунь
Н – нержавеющая сталь
ВЗ-Н – кабельный ввод  с видом взрывозащиты “d”, “e”, “t”,    для небронированного кабеля круглого сечения
Х2 – обозначение размера присоединительной резьбы:
25 и т.д. – для метрической резьбы М25 х 1,5-6g;
Х3 – исполнение уплотнительного кольца по диапазону диаметров обжатия кабеля:
без символа – если диапазон обжатия стандартный (например: диапазон обжатия уплотнительного
кольца 12-18 мм для кабельного ввода с приборной резьбой М25 х 1,5-6g);
Р – расширенный диапазон обжатия (например 6-18 мм для кабельного ввода с приборной резьбой М25 х 1,5-6g).
ТМР – для прокладки кабеля в металлорукаве (подключение через адаптер)
Х4 – тип резьбы для внешнего присоединения
QQ – специальное исполнение
ПРИМЕР: ВЗ-Н25/Р-ТМР1/2G(В)

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

  • Применение

    Взрывозащищенные кабельные вводы предназначены для безопасного ввода и герметизации кабелей в корпусах электрического оборудования, используемого во взрывоопасных зонах. Они обеспечивают защиту от проникновения газов, пыли и влаги, предотвращая искрообразование и возможность воспламенения внутри корпусов оборудования. Кабельные вводы используются для поддержания целостности взрывозащищенных оболочек, гарантируя безопасную эксплуатацию электрических систем в агрессивных средах.

  • Собственная разработка

    Взрывозащищённые кабельные вводы серии ВЗ-Н-ТМР собственной разработки, обеспечивают возможность комбинирования компонентов для создания решений с различными характеристиками. Вводы охватывают широкий диапазон зажима кабелей, изготавливаются из различных материалов и устойчивы к перепадам температур от -60 до +230 °C, что позволяет использовать их в сложных условиях эксплуатации.

  • Простота монтажа

    Кабельные вводы спроектированы с учётом удобства и скорости монтажа. Унифицированные размеры под монтажный ключ позволяют использовать стандартный инструмент для установки, минимизируя необходимость в дополнительном оборудовании. Вводы выпускаются с различными типами резьбы, что делает их совместимыми с различными системами и обеспечивает гибкость при монтаже в любых условиях.

  • Длительный срок службы

    Вводы изготавливаются из различных материалов, включая никелированную латунь, нержавеющую сталь 304/316, оцинкованную сталь и алюминий. Уплотнительная резинка выполнена из силикона, стойкого к перепадам температур, что обеспечивает надежность и долговечность вводов в любых условиях эксплуатации. Стандартная гарантия составляет 24 месяца с возможностью расширения до 36 месяцев.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU С-RU.HB82.В.00326/24ТР ТС 012/2011ГОСТ 31610.0-2019;
 ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017;
 ГОСТ 31610.15-2020;
 ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.003 ТУТУ Арматура взрывозащищенная
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства

Нефтегазовая

Химическая

Целлюлозная

Энергетическая

Судостроительная
