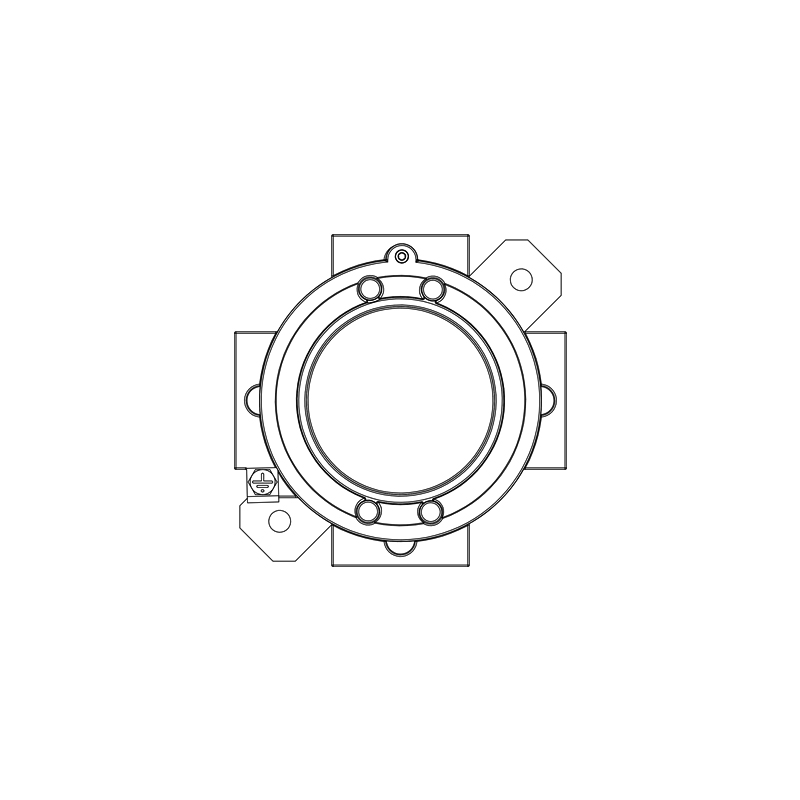

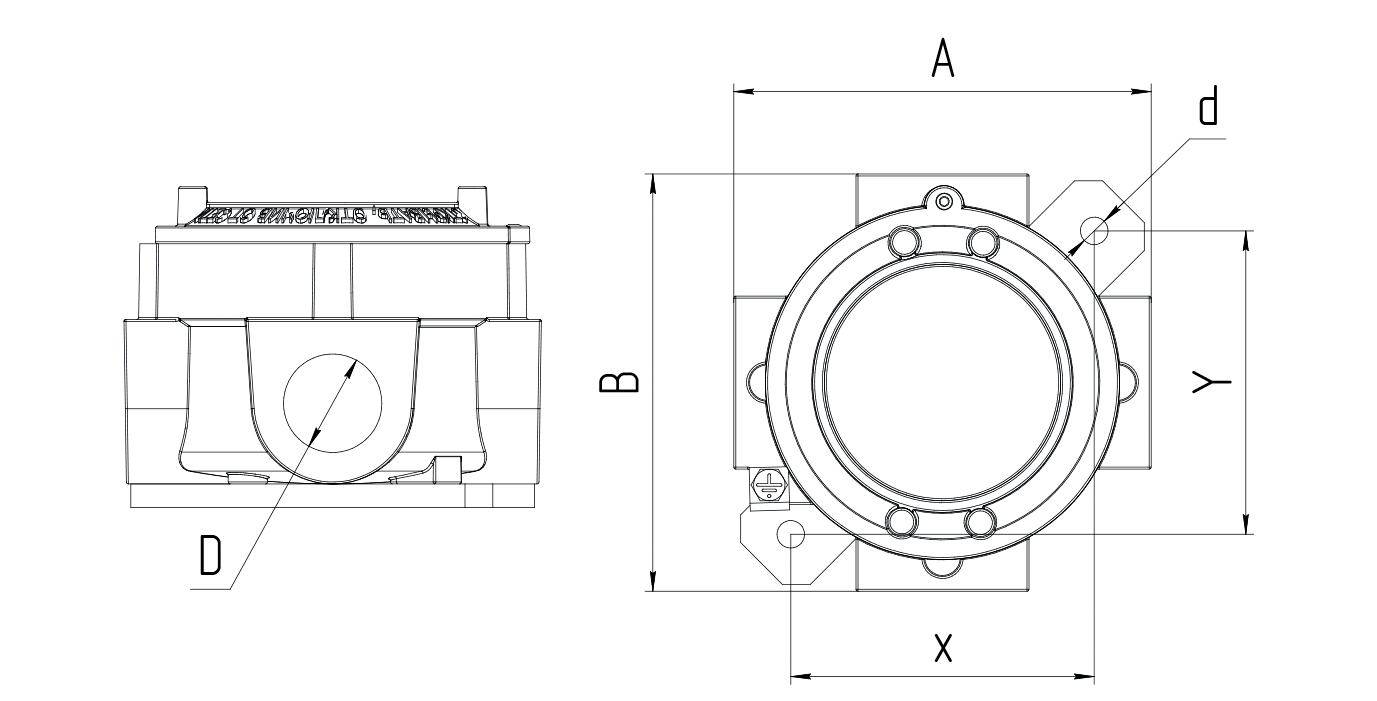

Взрывонепроницаемая оболочка ВОС с видом взрывозащиты “d”, “t”, из алюминиевого сплава, со стандартными отверстиями
| Маркировка взрывозащиты | IP | T, °С | |
| Газовая среда | Пылевая среда | IP66/IP67/IP68 | -60°С…+150°С |
| Ex db IIB+H2 Gb U Ex db IIC Gb U | Ex tb IIIC Db U | ||
-
Описание
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7042 (другой код по требованию)
-
Применение
Алюминиевые оболочки серии ВОС с видом взрывозащиты "d", "t" (взрывонепроницаемая оболочка, защита оболочкой), широко используются для изготовления взрывонепроницаемых клеммных коробок, пультов различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности
Взрывонепроницаемая оболочки ВОС с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием
Взрывозащищенные элементы управления и индикации: кнопки, лампы, переключатели и т.п. различных модификаций
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Клеммы, дренажные устройства и т.п.
| Х1 | ВОС. | Х2 | Х3 | Х4 | /Y | ||||||||
| Х1 | – | материал корпуса: | |||||||||||
| без знака – алюминиевый сплав с порошковым антикоррозийным покрытием | |||||||||||||
| Н – нержавеющая сталь | |||||||||||||
| К – сталь с антикоррозийным покрытием | |||||||||||||
| ВОС | – | обозначение взрывонепроницаемой оболочки с видом взрывозащиты “d”, “t”, | |||||||||||
| С | – | подгруппа IIС | |||||||||||
| Х2 | – | условное обозначение короткой стороны оболочки, см | |||||||||||
| Х3 | – | условное обозначение длинной стороны оболочки, см | |||||||||||
| Х4 | – | условное обозначение высоты оболочки, см | |||||||||||
| Y | – | шифр количества, размера стандартных отверстий | |||||||||||
| ПРИМЕР: ВОС.10100/К1 | |||||||||||||
Алюминиевые оболочки серии ВОС с видом защиты “d”, “t” (взрывонепроницаемая оболочка, защита оболочкой) широко используются для изготовления взрывозащищенных клеммных коробок, постов и шкафов управления различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности.
Алюминиевые Ex d оболочки обеспечивают оптимальное сочетание прочности, коррозионной стойкости и легкости конструкции, что делает их удобными для монтажа и эксплуатации в сложных производственных условиях.
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки.
Алюминиевые оболочки отличаются малыми массо-габаритными характеристиками. По сравнению с оболочками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.
Алюминий обладает высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00288/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019 ГОСТ IEC 60079-1-2013 ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.005 ТУ | ТУ | Оболочки взрывонепроницаемые. Серийный выпуск | |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 012/2011 | Электромагнитная совместимость технических средств | |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | Исполнение сейсмостойкости 9 баллов по шкалу MSK-64 | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /RAL (код) | Окрашивание внешней поверхности в цвет по требованию заказчика |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
