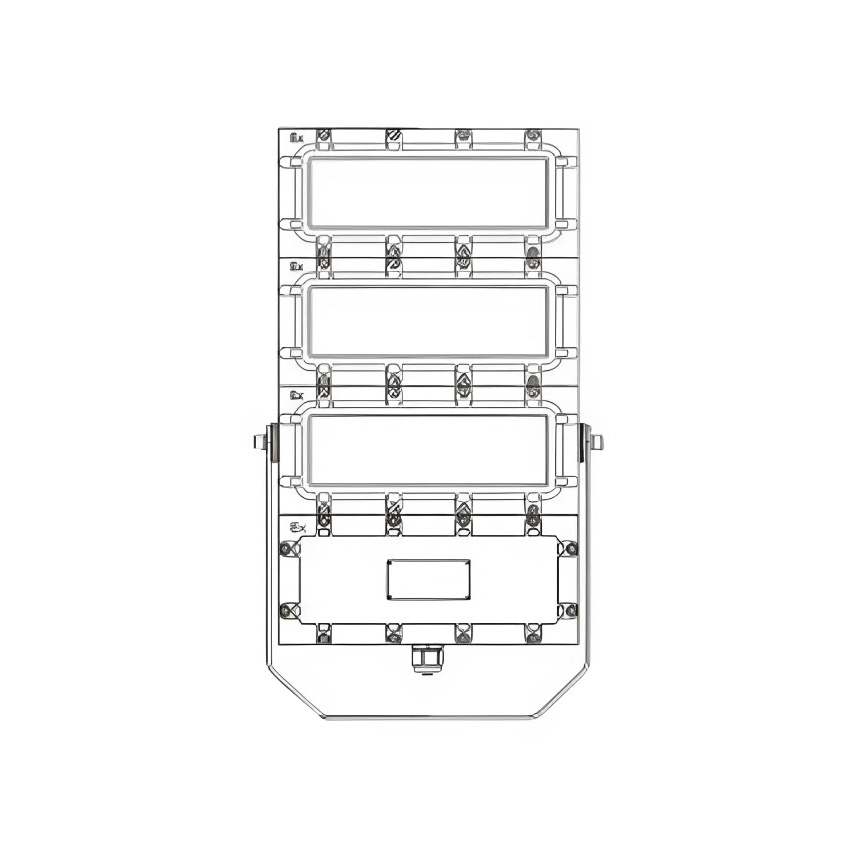

Светильник светодиодный модульный ВЗОР-М3, с видом взрывозащиты “е”, “m”, “t”

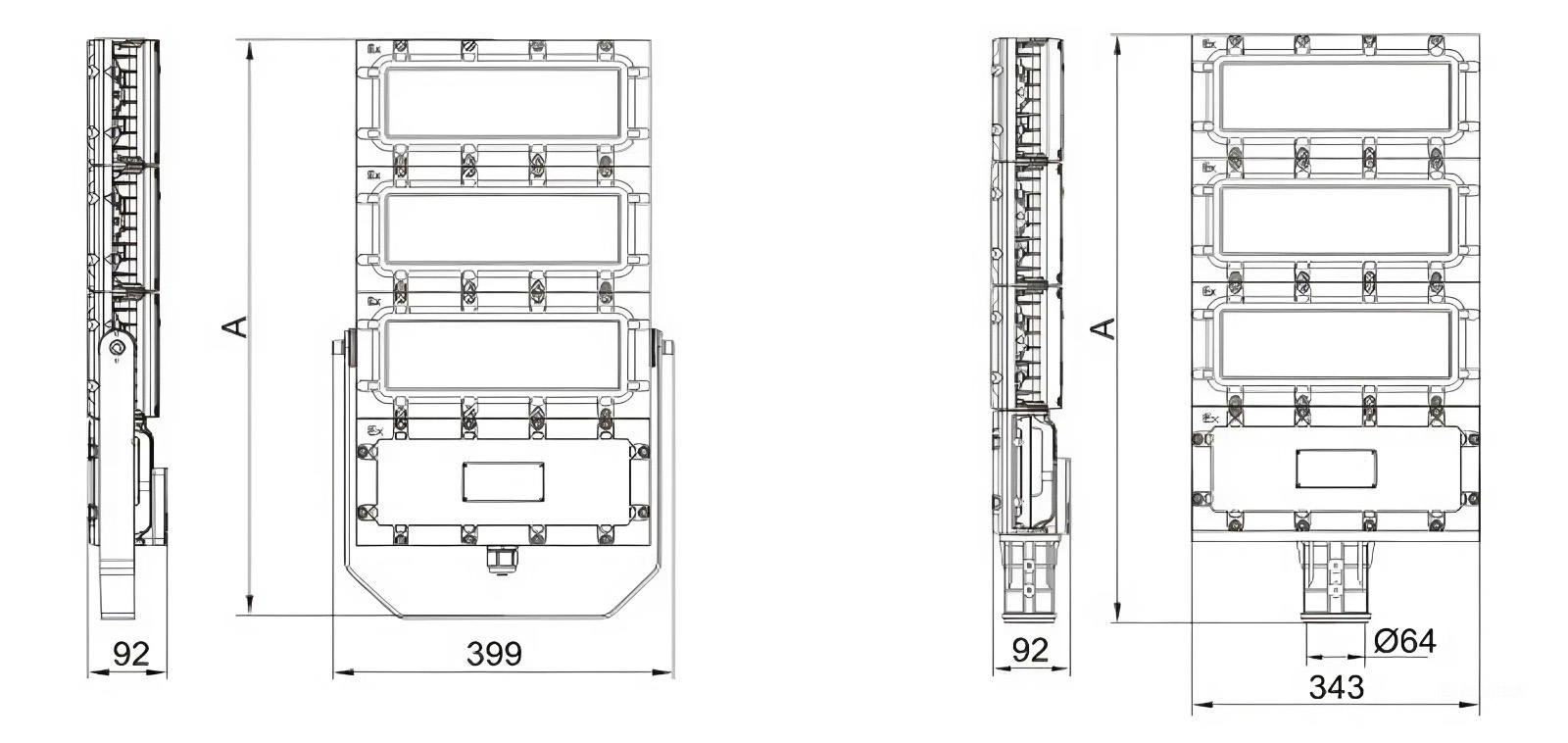

Характеристики Размеры Код заказа
Маркировка взрывозащитыСтепень защитыT, °С
Газовая средаПылевая среда
1Ex e mb IIC T6…T5 Gb X
1Ex e mb IIB T6…T5 Gb X
2Ex nR IIC T6…T5 Gc X		Ex tb IIIC T80…T95°C Db X
Ex tс IIIB T80…T95°C Dс X		IP66/IP67 -60°С…+60°С

  • Описание

    Климатическое исполнение: УХЛ1; УХЛ2; УХЛ3; УХЛ4; УХЛ5; ХЛ1; ХЛ2; ХЛ3; ХЛ5; Т1; Т2; Т3; Т5; OM1; В2.1з; В5; О; В; М отдельно или комбинацией в соответствии с ГОСТ 15150, по требованию заказчика
    Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
    Цвет: RAL7042

  • Технические характеристики

    Напряжение питания: 220 В AC
    Мощность, Вт: 50, 90, 100, 150, 200, 225, 250
    Максимальный световой поток, Лм: 8400, 11200, 16800, 22400, 28000, 33600, 44800, 56000
    Цветовая температура, K: 5000 (по умолчанию), 3000, 4000, 5700
    Индекс цветопередачи (CRI): не менее 80
    Угол раскрытия светового потока, °: 25, 60, 90, 120, 30х70
    Тип крепления: (У) - универсальное поворотное; (Т) - на трубу

  • Применение

    Взрывозащищенные светодиодные светильники ВЗОР-М3 изготавливаются по ВРПТ.676171.001 ТУ и предназначены для освещения помещений промышленных предприятий, открытых производственных площадок и других мест, где возможно присутствие взрывоопасных сред, в соответствии с маркировкой взрывозащиты. Взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты – категория II по подгруппе газов IIA, IIB зоны 1, 2, 21 и 22, зоны не опасные по пыли и газу. Модульная конструкция позволяет собирать светильники различных мощностей, кратно используемым «модулям». Замена «модулей»может производиться без демонтажа устройства в целом. Широкий спектр применяемой вторичной оптики и типов креплений позволяют подбирать оптимальное решение для каждой задачи. Преимуществами светильников ВЗОР-М являются: низкий вес, высокий КПД и мгновенный пуск при низких температурах.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ВЗОР-М2 – Х1 – Х2/Х3 – Х4 – Х5(Х) – Х6(Х) – Х7 – Х8 – Х9/Q
ВЗОР-М2–светильник взрывозащищенный, с видом взрывозащиты “е”, “m”, “t”
Х1– мощность
Х2–напряжение питания, В (по умолчанию не указывается)
Х3–род тока (по умолчанию не указывается)
Х4–типовой световой поток, Лм
Х5–цветовая температура, К (индекс цветопередачи) (по умолчанию не указывается)
Х6–тип кривой силы света (Угол раскрытия светового потока, °)
Х7–тип крепления
Х8–кабельные вводы и заглушки
Х9–климатическое исполнения
Q–опции, аксессуары и исполнения
ПРИМЕР: ВЗОР-М2-400-56000-5000(80)-Д(120)-У-(ВЗ-МБ25)-УХЛ1

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU C-RU.НВ07.В.00282/20ТР ТС 012/2011ГОСТ 31610.0-2014;
ГОСТ IEC 60079-1-2013;
ГОСТ Р МЭК 60079-7-2012;
ГОСТ Р МЭК 60079-18-2012;
ГОСТ IEC 60079-14-2013;
ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
ВРПТ.676171.001 ТУ, ВРПТ.676171.002 ТУТУ Cветильник взрывозащищенный.
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/IP67Степень защиты от внешних воздействий IP67
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/МАРКМаркировка клеммных зажимов по схеме заказчика
/ЗИПКомплект запасных частей
/4000КЦветовая температура
/5700КЦветовая температура
/ИБП Источник бесперебойного питания

Отрасли применения

Нефтегазовая

Химическая

Целлюлозная

Энергетическая

Судостроительная
