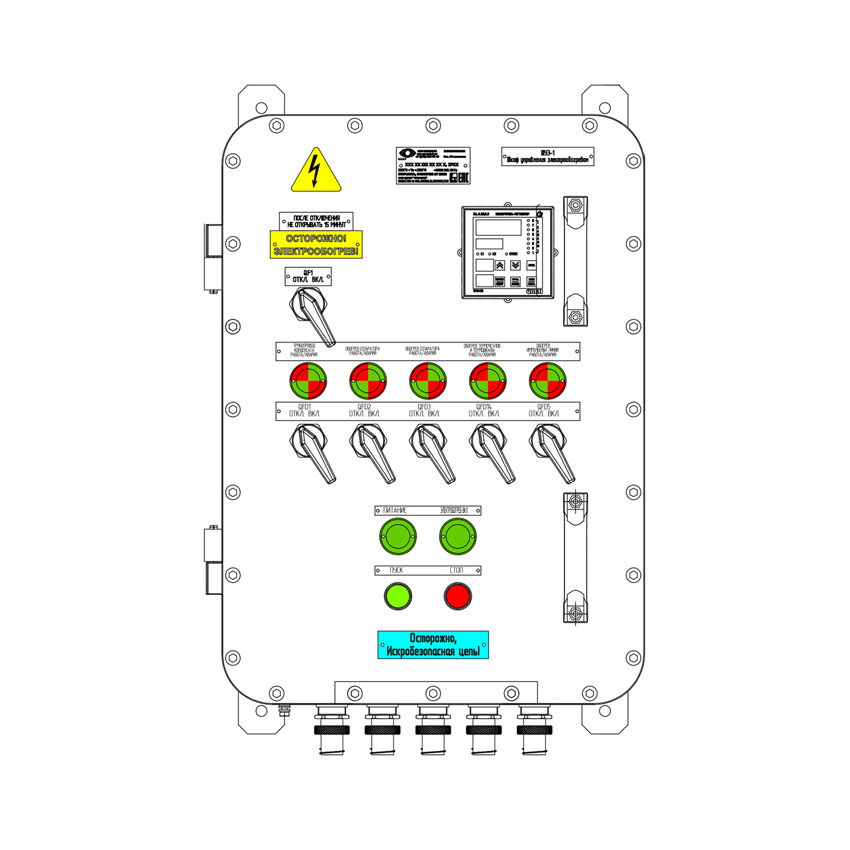

Взрывонепроницаемый шкаф управления, коммутации и автоматизации ЩДН с видом взрывозащиты “d”, “t” по схеме заказчика, на базе оболочек НВО, из нержавеющей стали
Характеристики Размеры Код заказа Преимущества
Маркировка взрывозащитыСтепень защитыT, °С  U max, кВI max, А
Газовая средаПылевая средаРудничная среда
1Ex db IIC T6…T4 Gb X,
1Ex db ia IIC T6…T4 Gb X,
1Ex db ib IIC T6…T4 Gb X,
1Ex db [ia Ga] IIС T6…T4 Gb X,
1Ex db [ib] IIС T6…T4 Gb X,
1Ex db [ia Ga] mb IIС T6…T4 Gb X,
1Ex db [ib] mb IIС T6…T4 Gb X,
1Ex db IIB+H2 T6…T4 Gb,
1Ex db ia IIB+H2 T6…T4 Gb,
1Ex db ib IIB+H2 T6…T4 Gb,
1Ex db [ia Ga] IIB+H2 T6…T4 Gb,
1Ex db [ib] IIB+H2 T6…T4 Gb,
1Ex db [ia Ga] mb IIB+H2 T6…T4 Gb,
1Ex db [ib] mb IIB+H2 T6…T4 Gb,
1Ex db mb IIB+H2 T6…T4 Gb		Ex tа IIIC T70°C…T135°С Dа,
Ex tb IIIC T70°C…T135°С Db		РB Ex db I Mb,
РB Ex db ia I Mb
РB Ex db ib I Mb,
РB Ex db [ia Ma] I Mb
РB Ex db [ib] I Mb		IP65/IP66/IP67/IP68-60°С…+130°С111600

  • Описание

    Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: нержавеющая сталь
    Цвет: RAL7042 (другой код по требованию)

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

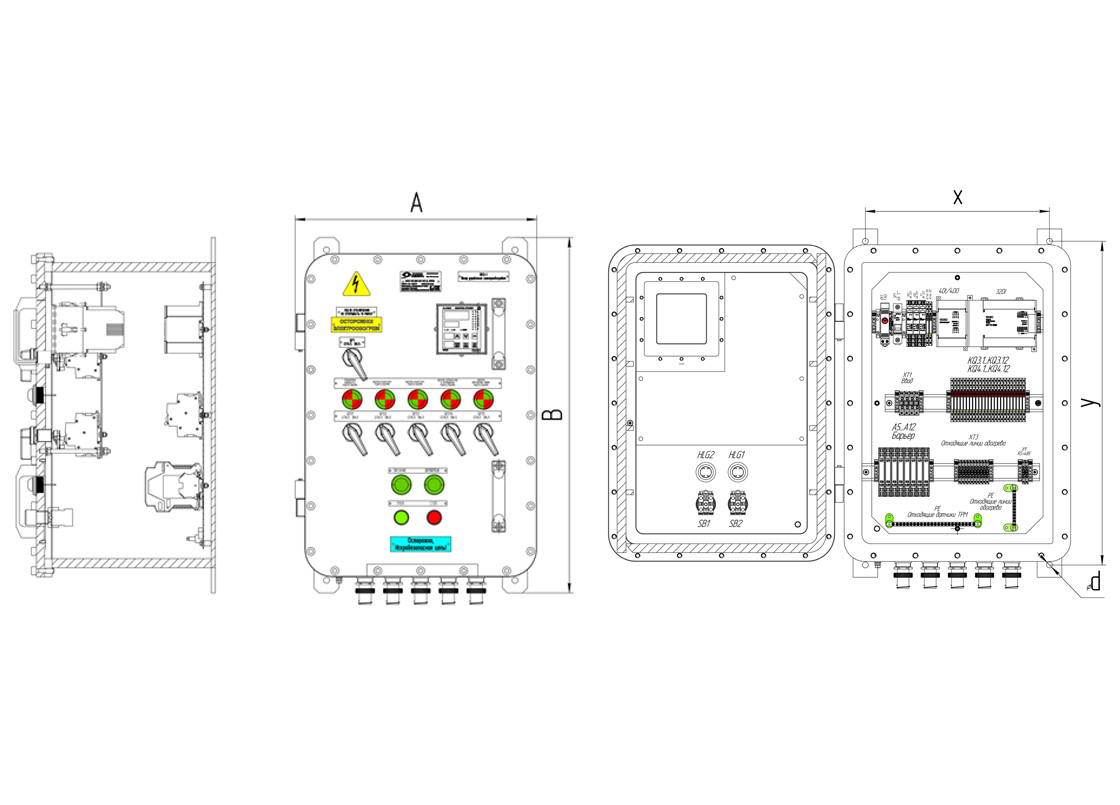

Типоразмер корпусаРазмерыМасса
ВнешниеУстановочные размеры
ABCxyd
ЩДН.1828111822821181122127413,8
ЩДН.20302120630620613323317821
ЩДН.21281721028217013320613118,9
ЩДН.21352321035017013227212825,3
ЩДН.23322322831823114923918330
ЩДН.28362128436421922030021734
ЩДН.28362728436427522030021738
ЩДН.30352130035021020025016434,5
ЩДН.30з52330035023222027019436,5
ЩДН.30452130045021023033015944
ЩДН.32422632042026022032020263
ЩДН.32432232742723126136119456,3
ЩДН.35452835043328025934223065
ЩДН.38572535853826731049022289,1
ЩДН.38572638651627029948921991
ЩДН.435628433563280339469222105,6
ЩДН.45562845056028032043023393,5
ЩДН.45452346146121339139117578
ЩДН.45452746346322439139120183,6
ЩДН.476726477677268391591298140,5
ЩДН.476736477677368384584298154,8
ЩДН.506534500650340382532283150
ЩДН.527535520750350400628282190
ЩДН.5272з5552725360437637303191,5
ЩДН.567228560720280440600217180,5
ЩДН.567234560720345440600274192,5
ЩДН.56107435601070449456966417250
ЩДН.577228563720280455612212187
ЩДН.607237660720387461581317270
ЩДН.608045600800450470670384284
ЩДН.60100456001000467460856397402
ЩДН.678945710890454554775392336
ЩДН.841204583812424597501125432753

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЩДН.Х1/Q
ЩДН–взрывонепроницаемый   шкаф управления, коммутации и автоматизации с видом взрывозащиты  “d”, “t”, из нержавеющей стали
Х1–условное обозначение габарита оболочки
Q–опции, аксессуары и исполнения.
ПРИМЕР: ЩДН.476726

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Преимущества шкафов управления, коммутации и автоматизации ЩДН с видом взрывозащиты “d”, “t”

  • Взрывонепроницаемые шкафы управления, коммутации и автоматизации ЩДН с видом взрывозащиты "d", "t", по схеме заказчика, на базе оболочек НВО, из нержавеющей стали предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах.


Нержавеющая сталь обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.

Типовые шкафы управления отличаются малыми массо-габаритными характеристиками. По сравнению с шкафами из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Типовые шкафы управления обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU C-RU.НВ82.В.00381-25 ТР ТС 012/2011ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017; ГОСТ 31610.11-2014;
ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.006 ТУТУ Устройства управления и распределения модульные комплектные
ЕАЭС N RU Д-RU.РА05.В.26386/22ТР ТС 012/2011 Электромагнитная совместимость технических средств
001 № 1074 ГОСТ 30546.1-98, ГОСТ 30546.2-98,  ГОСТ 3546.3-98Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства
/ГРТермообогрев для автоматики
/ИЗВнутренняя теплоизоляция
/АПАнтиконденсатное покрытие
/RAL (код)Окрашивание внешней поверхности в цвет по требованию заказчика
/ШДМаркировочные таблички (шильд) по запросу заказчика
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/IP67Степень защиты от внешних воздействий IP67
/НБНевыпадающие болты крышки
/ПКНестандартные планки корпуса
/ПЛОМБАУстройство для пломбировки
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/УДУстройство для слива конденсата
/УВВентиляционное устройство
/ЗИПКомплект запасных частей.
/РАМА НМонтаж на навесной раме
/РАМА ПМонтаж на напольной раме
/ТРТропическое исполнение
/СРАвтоматическое включение и выключение освещения с учетом
времени суток при малой интенсивности солнечного света
/КСКонтакты сигнальные для автоматических или дифференциальных выключателей
/АВРАвтоматический ввод резерва: На этапе формирования заказа предоставить функциональную/электрическкую схему, либо описание логики работы АВР.*
