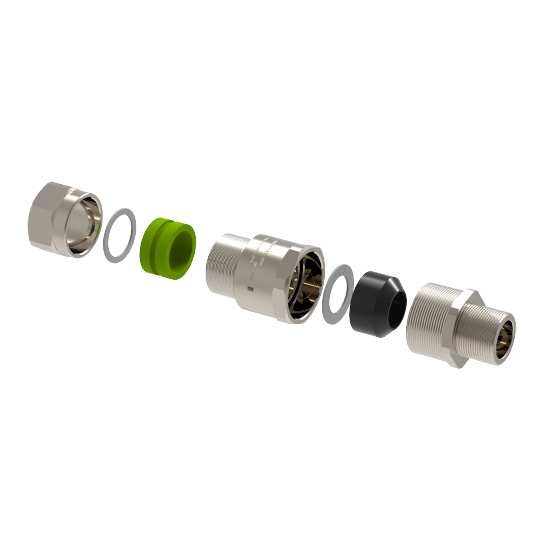

Взрывозащищенный кабельный ввод ВЗ-МБ-Т(Н) для бронированного кабеля в трубе, наружная резьба для внешнего присоединения
| Маркировка взрывозащиты | IP | T, °С | Типы резьбы | Применение | ||
| Газовая среда | Пылевая среда | Рудничная среда | IP66/IP67/IP68 | -60°С…+230°С | М – метрическая NPT – коническая дюймовая G – трубная цилиндрическая | для бронированных кабелей круглого сечения с наружным ø от 6 до 71 мм., с наружной резьбой для внешнего присоединения |
| 1Ex db IIC Gb, 1Ex eb IIC Gb, 2Ex nR IIC Gc | Ex tb IIIC Db | РВ Ex db I Mb, РП Ex eb I Mc | ||||
Материал:
- никелированная латунь
- нержавеющая сталь, ГОСТ 5632-2014 (AISI 304, AISI 316)
- оцинкованная сталь
- латунь
| Артикул | Резьба | Резьба наружная (М1) | Диаметр кабеля, мм | Габаритные размеры, мм | Масса, кг | ||||
| Внутренний ⌀d | Наружный ⌀D | S | D | L | L1 | ||||
| ВЗ-МБ16-Т3/8G(Н) | M16 x 1,5-6g | G 3/8″-А | 6 | 14 | 24 | 21,9 | 61,8 | 15 | 0,12 |
| ВЗ-МБ20-Т1/2G(Н) | M20 x 1,5-6g | G 1/2″-А | 6 | 14 | 24 | 26,9 | 61,8 | 15 | 0,12 |
| ВЗ-МБ20/Р-Т1/2G(Н) | M20 x 1,5-6g | G 1/2″-А | 3 | 12 | 27 | 29,6 | 61,8 | 15 | 0,19 |
| ВЗ-МБ25-Т3/4G(Н) | M25 x 1,5-6g | G 3/4″-А | 12 | 18 | 27 | 29,6 | 61,8 | 15 | 0,19 |
| ВЗ-МБ25/Р-Т3/4G(Н) | M25 x 1,5-6g | G 3/4″-А | 6 | 18 | 34 | 37,3 | 61,8 | 15 | 0,28 |
| ВЗ-МБ32-Т1G(Н) | M32 x 1,5-6g | G 1″-А | 18 | 25 | 34 | 37,3 | 61,8 | 15 | 0,28 |
| ВЗ-МБ32/Р-Т1G(Н) | M32 x 1,5-6g | G 1″-А | 12 | 25 | 40 | 43,6 | 62,83 | 15 | 0,34 |
| ВЗ-МБ40-Т1.1/4G(Н) | M40 x 1,5-6g | G 1.1/4″-А | 25 | 31 | 40 | 43,6 | 62,83 | 15 | 0,34 |
| ВЗ-МБ40/Р-Т1.1/4G(Н) | M40 x 1,5-6g | G 1.1/4″-А | 18 | 31 | 50 | 54,9 | 63,83 | 15 | 0,47 |
| ВЗ-МБ50-Т1.1/2G(Н) | M50x1,5-6g | G 1.1/2″-А | 31 | 39 | 50 | 54,9 | 63,83 | 15 | 0,47 |
| ВЗ-МБ63-Т2G(Н) | М63×1,5-6g | G 2″-А | 39 | 47 | 50 | 62,8 | 15 | 0,68 | |
| ВЗ-МБ75-Т2.1/2G(Н) | М75×1,5-6g | G 2.1/2″-А | 47 | 55 | 57 | 74,3 | 15 | 1,10 | |
| ВЗ-МБ90-Т3G(Н) | М90×1,5-6g | G 3″-А | 63 | 71 | 68 | 87,6 | 15 | 1,48 | |
Широкий диапазон обжатия
Различные типы резьб
Разнообразие материалов изготовления
Унифицированные размеры "под ключ"
Механическая прочность
Взаимозаменяемость компонентов одного типа ввода с другими
Фитинг с независимым вращением обеспечивают надежную фиксацию металлорукава
Применение
Взрывозащищенные кабельные вводы предназначены для безопасного ввода и герметизации кабелей в корпусах электрического оборудования, используемого во взрывоопасных зонах. Они обеспечивают защиту от проникновения газов, пыли и влаги, предотвращая искрообразование и возможность воспламенения внутри корпусов оборудования. Кабельные вводы используются для поддержания целостности взрывозащищенных оболочек, гарантируя безопасную эксплуатацию электрических систем в агрессивных средах.
Области применения:
Преимущества кабельных вводов серии ВЗ-МБ-Т
Собственная разработка
Взрывозащищённые кабельные вводы серии ВЗ-МБ -Т собственной разработки, обеспечивают возможность комбинирования компонентов для создания решений с различными характеристиками. Вводы охватывают широкий диапазон зажима кабелей, изготавливаются из различных материалов и устойчивы к перепадам температур от -60 до +230 °C, что позволяет использовать их в сложных условиях эксплуатации.
Простота монтажа
Длительный срок службы
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.D.00326/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019 ГОСТ IEC 60079-1-2013 ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013 | О безопасности оборудования для работы в взрывоопасных средах |
| 21.00205.185 | РМРС | соответствие требованиям Российского морского регистра судоходства | |
| СПЦТ.301172.003ТУ | ТУ |
