  • Взрывонепроницаемый шкаф управления, коммутации и автоматизации ЩД с видом взрывозащиты “d”, “t” по схеме заказчика, на базе оболочек ВО из алюминиевого сплава

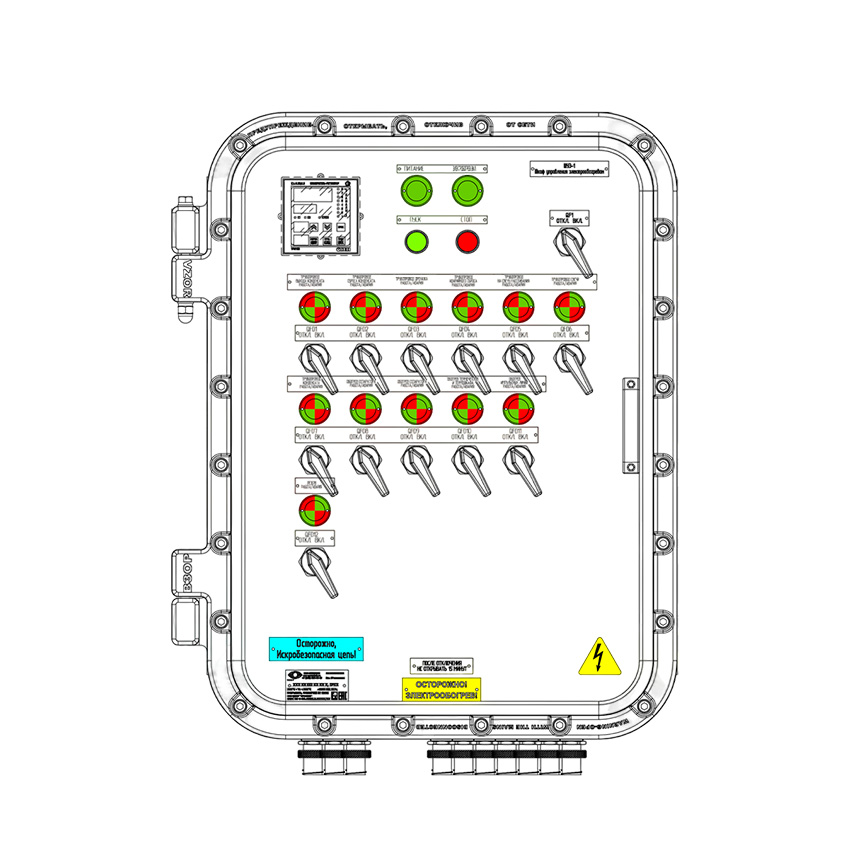

Взрывонепроницаемый шкаф управления, коммутации и автоматизации ЩД с видом взрывозащиты “d”, “t” по схеме заказчика, на базе оболочек ВО из алюминиевого сплава
Характеристики Размеры Компоновка Код заказа Преимущества
Маркировка взрывозащитыСтепень защитыT, °С  U max, кВ I max, А
Газовая средаПылевая среда
1Ex db IIC T6…T4 Gb X,
1Ex db ia IIC T6…T4 Gb X,
1Ex db ib IIC T6…T4 Gb X,
1Ex db [ia Ga] IIС T6…T4 Gb X,
1Ex db [ib] IIС T6…T4 Gb X,
1Ex db [ia Ga] mb IIС T6…T4 Gb X,
1Ex db [ib] mb IIС T6…T4 Gb X,
1Ex db IIB+H2 T6…T4 Gb,
1Ex db ia IIB+H2 T6…T4 Gb,
1Ex db ib IIB+H2 T6…T4 Gb,
1Ex db [ia Ga] IIB+H2 T6…T4 Gb,
1Ex db [ib] IIB+H2 T6…T4 Gb,
1Ex db [ia Ga] mb IIB+H2 T6…T4 Gb,
1Ex db [ib] mb IIB+H2 T6…T4 Gb,
1Ex db mb IIB+H2 T6…T4 Gb		Ex tа IIIC T70°C…T135°С Dа,
Ex tb IIIC T70°C…T135°С Db		IP65/IP66/IP67/IP68-60°С…+130°С111600

  • Описание

    Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
    Цвет: RAL7042 (другой код по требованию)

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

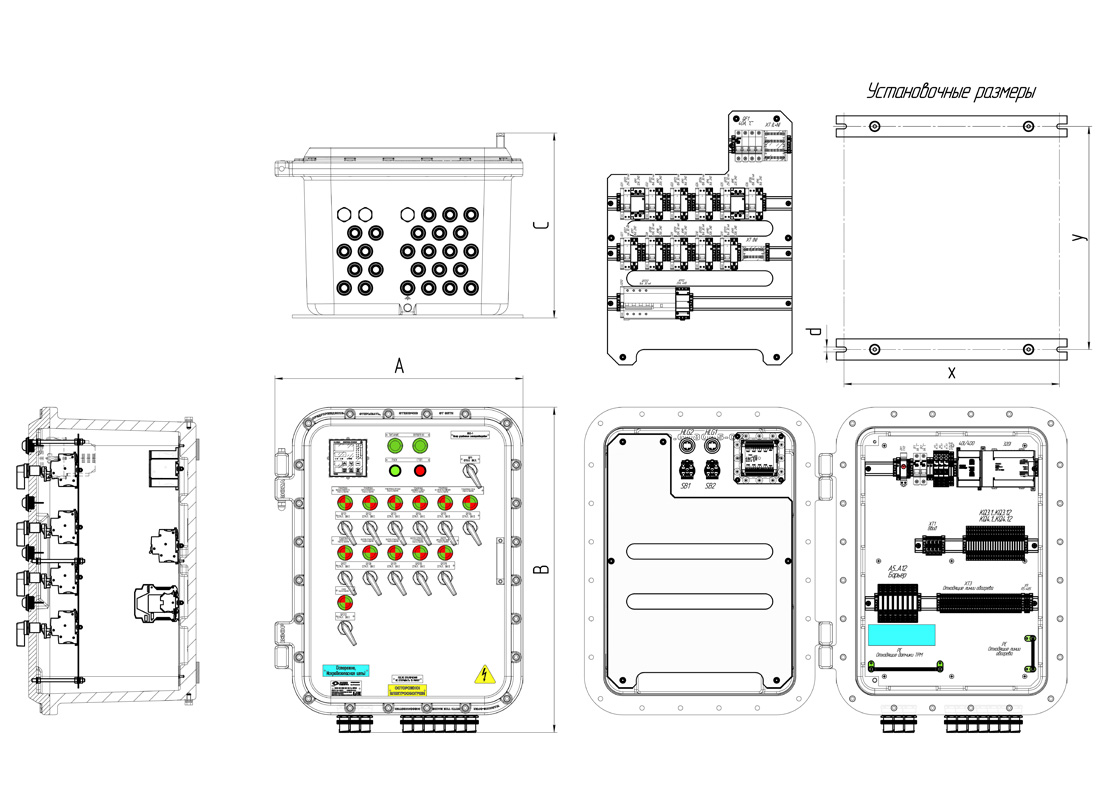

Типоразмер корпусаРазмерыМасса
ВнешниеВнутренниеУстановочные размерыМонтажная панель
A1А2BC1С2abcxydefs
ЩД.2332232522283182382321492391952062179130220214
ЩД.3242263503204202672612413412183063209230340228
ЩД.3857264103865762672613004902183664529275465242
ЩД.47672651247667627726939159121246053813350550266
ЩД.47673651247667637736938458431246053813350550275
ЩД.608045645600800443435472672394560580134506503127
ЩД.60100456606001000467459458858397570820204208363190

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Комплектующие:

Взрывозащищенная оболочка
 Взрывонепроницаемая оболочки ВО с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Элементы управления и индикации
 Взрывонепроницаемые элементы управления и индикации Ex db IIC Gb U: кнопки, переключатели, лампы различных модификаций
Опции, аксессуары и исполнения
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЩД .Х1 /Q
ЩД – взрывонепроницаемый   шкаф управления, коммутации и автоматизации с видом взрывозащиты  “d”, “t”, из алюминиевого сплава
Х1 – условное обозначение габарита оболочки
Q – опции, аксессуары и исполнения.
ПРИМЕР: ЩД.476736

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Преимущества типовых шкафов управления “d”, “t” из алюминиевого сплава

  • Взрывонепроницаемые типовые шкафы управления ЩД-ПР "d", "t" из алюминиевого сплава предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах.


Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.

Типовые шкафы управления из алюминиевого сплава отличаются малыми массо-габаритными характеристиками. По сравнению с шкафами из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Типовые шкафы управления из алюминиевого сплава обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU C-RU.НВ82.В.00381-25 ТР ТС 012/2011ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017; ГОСТ 31610.11-2014;
ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.006 ТУТУ Устройства управления и распределения модульные комплектные
ЕАЭС N RU Д-RU.РА05.В.26386/22ТР ТС 012/2011 Электромагнитная совместимость технических средств
001 № 1074 ГОСТ 30546.1-98, ГОСТ 30546.2-98,  ГОСТ 3546.3-98Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства
/ГРТермообогрев для автоматики
/ИЗВнутренняя теплоизоляция
/АПАнтиконденсатное покрытие
/RAL (код)Окрашивание внешней поверхности в цвет по требованию заказчика
/ШДМаркировочные таблички (шильд) по запросу заказчика
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/IP67Степень защиты от внешних воздействий IP67
/НБНевыпадающие болты крышки
/ПКНестандартные планки корпуса
/ПЛОМБАУстройство для пломбировки
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/УДУстройство для слива конденсата
/УВВентиляционное устройство
/ЗИПКомплект запасных частей.
/РАМА НМонтаж на навесной раме
/РАМА ПМонтаж на напольной раме
/ТРТропическое исполнение
/СРАвтоматическое включение и выключение освещения с учетом
времени суток при малой интенсивности солнечного света
/КСКонтакты сигнальные для автоматических или дифференциальных выключателей
