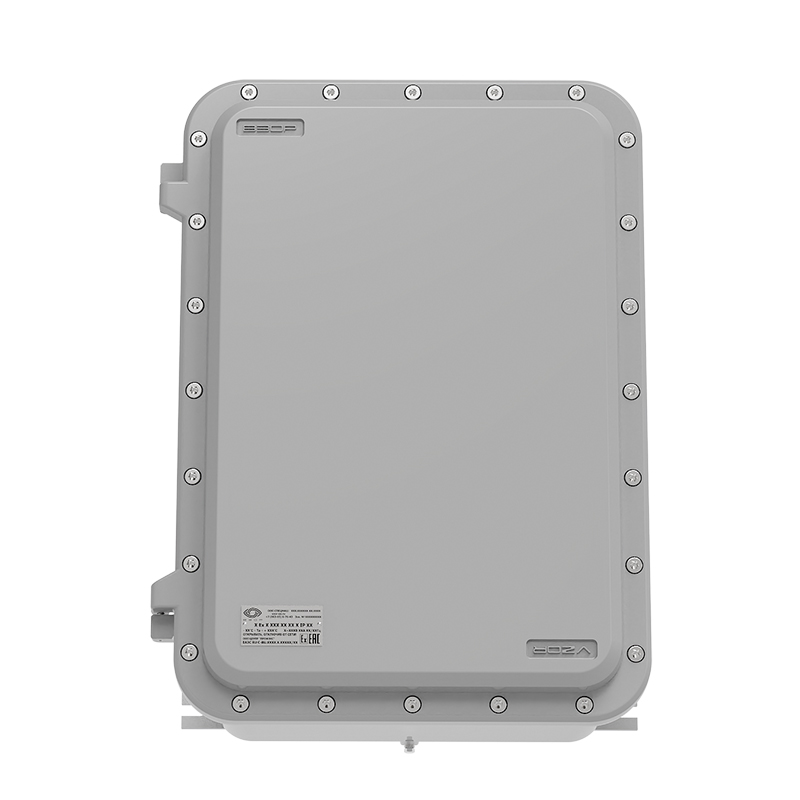

Оболочка ВО взрывонепроницаемая Ex d IIB+H2 из алюминия

Взрывонепроницаемая оболочка ВО с видом взрывозащиты “d”, “t”, из алюминиевого сплава

Характеристики Размеры Компоновка Код заказа Описание

Маркировка взрывозащиты		IP	T, °С
Газовая среда	Пылевая среда	IP66/IP67/IP68	-60°С…+150°С
Ex db IIB+H2 Gb U Ex db IIC Gb U*	Ex tb IIIC Db U	IP66/IP67/IP68	-60°С…+150°С

Описание

Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7042(другой код по требованию)

Применение

Алюминиевые оболочки серии ВО с видом взрывозащиты "d", "t" (взрывонепроницаемая оболочка, защита оболочкой), широко используются для изготовления взрывонепроницаемых клеммных коробок, пультов и шкафов управления различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности

3D МОДЕЛЬ

ЗАПРОС

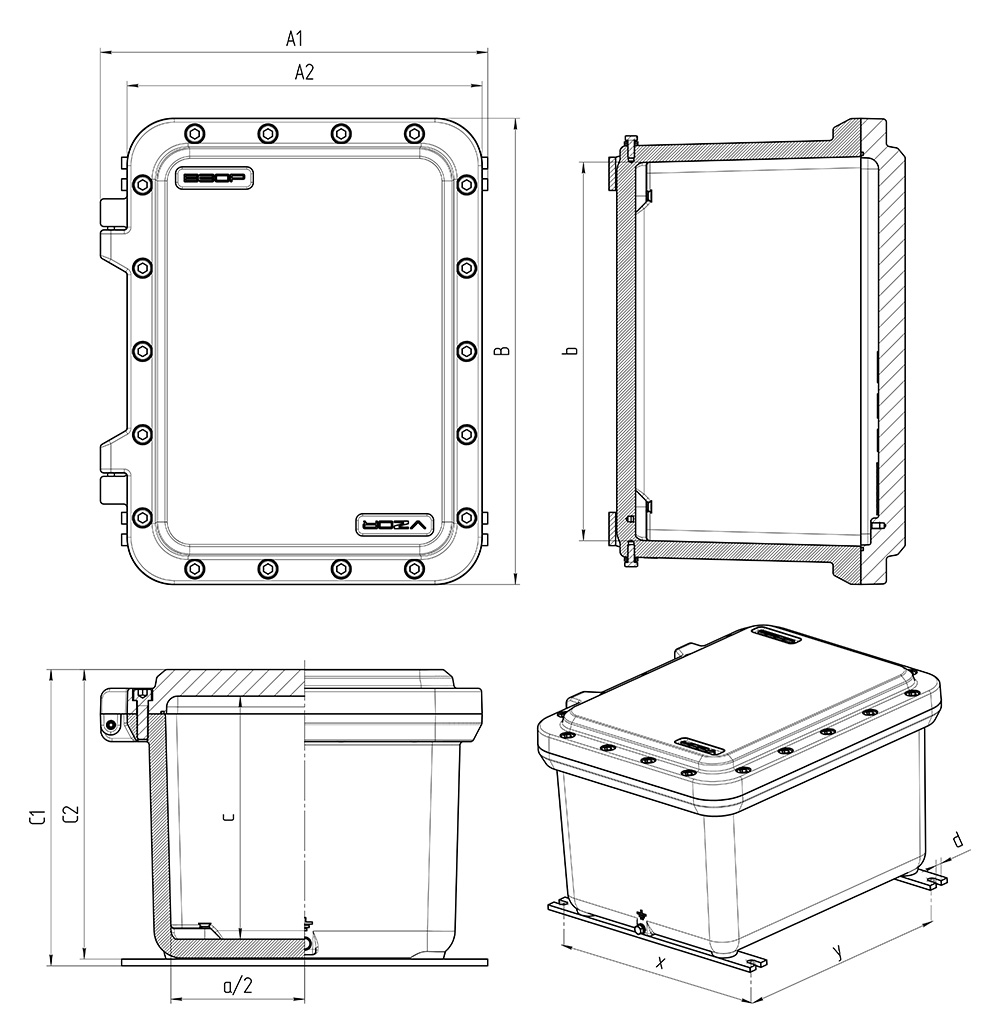

Типоразмер корпуса	Размеры														Масса, кг
	Внешние, мм					Внутренние, мм			Установочные размеры, мм			Монтажная панель, мм
	A1	А2	B	C1	С2	a	b	c	x	y	d	e	f	s
ВО.233223	252	228	318	238	232	149	239	195	206	217	9	130	220	2	14
ВО.324226	350	320	420	267	261	241	341	218	306	320	9	230	340	2	28
ВО.385726	410	386	576	267	261	300	490	218	366	452	9	275	465	2	42
ВО.476726	512	476	676	277	269	391	591	212	460	538	13	350	550	2	66
ВО.476736	512	476	676	377	369	384	584	312	460	538	13	350	550	2	75
ВО.608045	645	600	800	443	435	472	672	394	560	580	13	450	650	3	127
ВО.6010045	660	600	1000	467	459	458	858	397	570	820	20	420	836	3	190

3D МОДЕЛЬ

ЗАПРОС

Высокая теплопроводность

Антикоррозийная оболочка

Комплектующие:

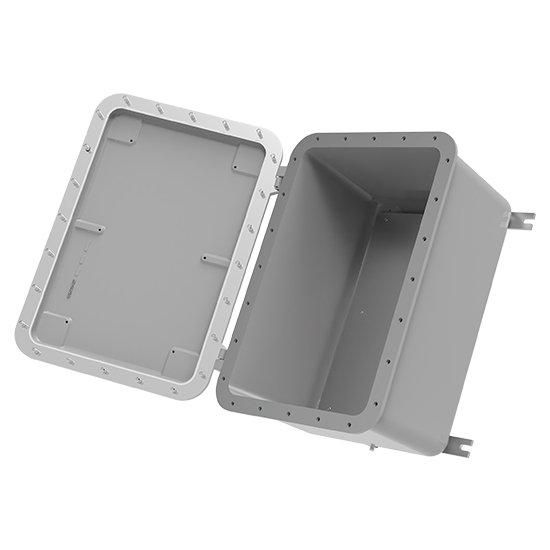

Взрывонепроницаемая оболочка
Взрывонепроницаемая оболочки ВО с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием

Элементы управления и индикации Ex db eb IIC Gb U
Взрывозащищенные элементы управления и индикации: кнопки, лампы, переключатели и т.п. различных модификаций

Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки

Взрывозащищенные электротехнические компоненты
Клеммы, дренажные устройства и т.п.

3D МОДЕЛЬ

ЗАПРОС

Х1

ВО.

Х2

Х3

Х4

Х1

–

материал корпуса:

без знака – алюминиевый сплав с порошковым антикоррозийным покрытием

Н – нержавеющая сталь

К – сталь с антикоррозийным покрытием

ВО

–

обозначение взрывонепроницаемой оболочки с видом взрывозащиты “d”, “t”,

Х2

–

условное обозначение короткой стороны оболочки, см

Х3

–

условное обозначение длинной стороны оболочки, см

Х4

–

условное обозначение высоты оболочки, см

–

опции, аксессуары и исполнения

ПРИМЕР: ВО.476736

3D МОДЕЛЬ

ЗАПРОС

Преимущества оболочек c видом защиты “d”, “t” из алюминиевого сплава

Коррозинная стойкость
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки

Низкие массо-габаритные характеристики
Алюминиевые оболочки отличаются малыми массо-габаритными характеристиками. По сравнению с оболочками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Теплопроводность
Алюминий обладает высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ

ЗАПРОС

Сертификаты

Номер	Технические регламенты и условия	Стандарты	Примечание
ЕАЭС RU С-RU.HB82.В.00288/24	ТР ТС 012/2011	ГОСТ 31610.0-2019 ГОСТ IEC 60079-1-2013 ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013	О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.005 ТУ	ТУ		Оболочки взрывонепроницаемые. Серийный выпуск
ЕАЭС N RU Д-RU.РА05.В.26386/22	ТР ТС 012/2011		Электромагнитная совместимость технических средств
001 № 1074		ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98	Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185	РМРС		Соответствие требованиям Российского морского регистра судоходства

Опции, аксессуары и исполнения

/ДМП	Дополнительная монтажная панель
/БМП	Без монтажной панели
/НМП	Монтажная панель из нержавеющей стали
/ИЗ	Внутренняя теплоизоляция
/АП	Антиконденсатное покрытие
/RAL (код)	Окрашивание внешней поверхности в цвет по требованию заказчика
/ШД	Маркировочные таблички (шильд) по запросу заказчика
/MSK-64	Сейсмостойкое исполнение
/МОРЕ	Морское исполнение
/ОП	Общепромышленное (невзрывозащищенное) исполнение
/IP67	Степень защиты от внешних воздействий IP67
/IP68	Степень защиты от внешних воздействий IP68
/ОXX	Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ
/ПК	Нестандартные планки корпуса
/ПЛОМБА	Устройство для пломбировки
/ЗИП	Комплект запасных частей
/ОТК	Приемка ОТК заказчика
/*	Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
