Взрывозащищенная оболочка ВА с видом защиты “e”, “t” из алюминиевого сплава
Характеристики
Размеры
Компоновка
Код заказа
Описание
| Маркировка взрывозащиты | Степень защиты | T, °С | |
| Газовая среда | Пылевая среда | IP66/IP67/IP68 | -60°С…+130°С |
| Ex eb IIC Gb U Ex eb I Mc U | Ex tb IIIC Db U | ||
| Маркировка взрывозащиты | |
Газовая среда | Ex eb IIC Gb U |
Пылевая среда | Ex tb IIIC Db U |
Шахтное оборудование | Ex eb I Mc U |
| Степень защиты, IP | T, °С |
| IP66/IP67/IP68 | -60 °С…+150°С |
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7040 (другой код по требованию)

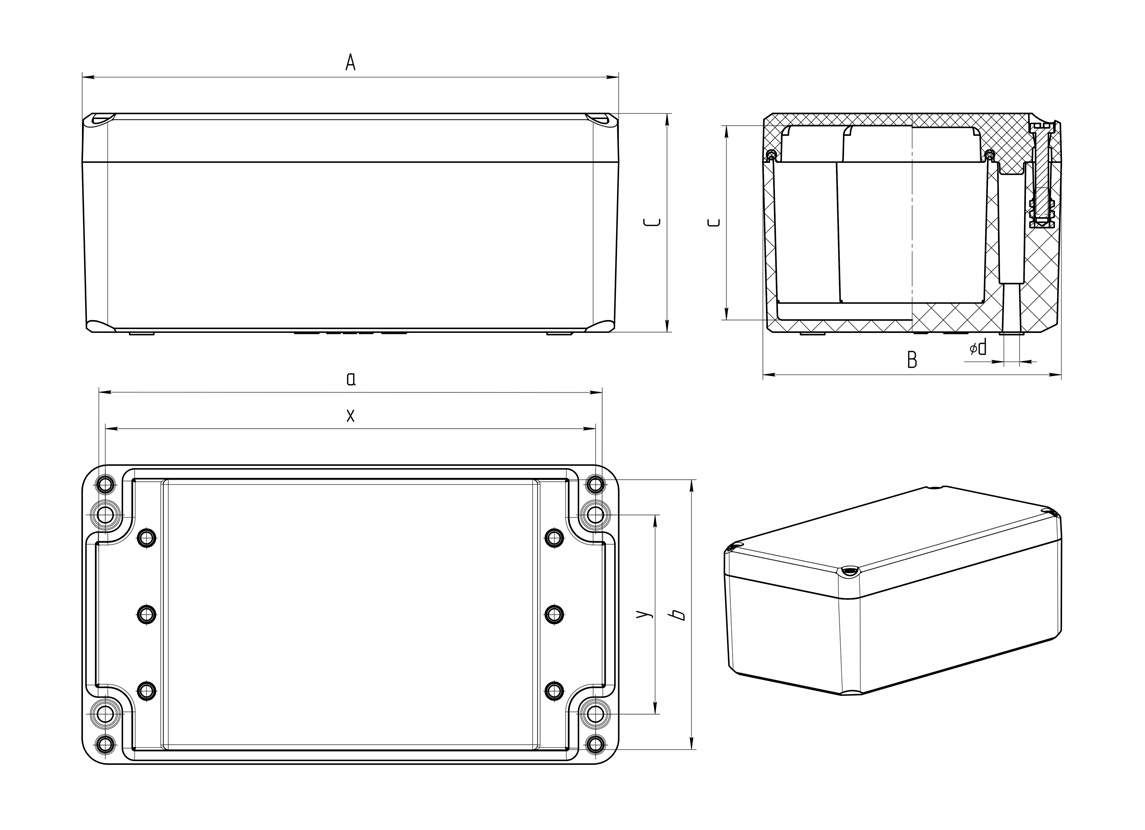

| Обозначение | Габаритные размеры, мм | Внутренние размеры, мм | Установочные размеры, мм | Масса оболочки, кг | |||||
| A | B | C | a | b | c | D | E | ||
| ВА.080806 | 75 | 80 | 57 | 69 | 74 | 47 | 62 | 35 | 0,27 |
| ВА.180806 | 175 | 80 | 57 | 169 | 74 | 47 | 62 | 135 | 0,56 |
| ВА.121209 | 123 | 123 | 90 | 117 | 117 | 80 | 104 | 82 | 0,71 |
| ВА.161609 | 160 | 160 | 90 | 154 | 154 | 80 | 142 | 120 | 1,08 |
| ВА.221209 | 221 | 123 | 90 | 214 | 117 | 80 | 105 | 180 | 1,15 |
| ВА.261609 | 260 | 160 | 90 | 254 | 154 | 80 | 142 | 220 | 1,64 |
| ВА.202311 | 200 | 230 | 110 | 194 | 224 | 100 | 212 | 160 | 1,9 |
| ВА.361609 | 360 | 160 | 90 | 354 | 154 | 80 | 142 | 320 | 2,19 |
| ВА.561609 | 560 | 160 | 90 | 554 | 154 | 80 | 142 | 520 | 3,29 |
| ВА.332311 | 330 | 230 | 110 | 324 | 224 | 100 | 212 | 290 | 2,9 |
| ВА.606020 | 600 | 600 | 202 | 594 | 594 | 192 | 582 | 560 | 13,23 |
Клеммные зажимы собственного производства
Кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Комплектующие:
Взрывозащищенные оболочки Ex "e", "t"
Взрывозащищенная оболочка ВА с видом защиты “е” из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием.
Взрывозащищенная оболочка ВА с видом защиты “е” из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием.
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Клеммные зажимы собственного производства
Проходные винтовые клеммные зажимы.
Проходные винтовые клеммные зажимы.
Опции, аксессуары и исполнения
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.
Оболочка из алюминиевого сплава с порошковым антикоррозийным покрытием
Силиконовый уплотнитель для обеспечения высокого уровня защиты (IP)
Невыпадающие болты для удобства монтажа
Скрытые монтажные отверстия для компактного и надежного крепления коробки
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Внутренний и внешний болт заземления, в том числе на крышке оболочки
Съемная крышка с возможностью установки петель
Применение
Алюминиевые оболочки ВА с видом защиты Ex е (повышенная надежность против взрыва) широко используются для изготовления взрывозащищенных клеммных коробок и постов управления. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности. Основные области применения включают:
Нефтегазовая промышленность - для установки электрооборудования на буровых платформах, перерабатывающих заводах и хранилищах углеводородов
Химическая и нефтехимическая отрасль - для эксплуатации в цехах по производству и хранению химических веществ и материалов
Энергетика - для размещения оборудования на энергетических объектах, таких как электростанции, газовые и нефтяные распределительные станции
Фармацевтические и пищевые производства - для применения в технологических линиях, где возможен контакт с воспламеняющимися веществами
Металлургия и производство строительных материалов: для использования в зонах с повышенной температурой и концентрацией пыли, которая может быть взрывоопасной
Преимущества оболочек c видом защиты “Ex eb”, “Ex tb” из алюминиевого сплава
Алюминиевый сплав АК7 (или АК9пч по ГОСТ 1583) обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки.
Алюминиевые оболочки отличаются малыми массо-габаритными характеристиками. По сравнению с оболочками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.
Алюминий обладает высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00286/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ 31610.7-2017; ГОСТ IEC 60079-31-2013; ГОСТ IEC 60079-14-2013 | О безопасности оборудования для работы в взрывоопасных средах |
| СПЦТ.301172.001 ТУ | ТУ | Оболочки взрывозащищенные. Серийный выпуск |
| Максимальное количество клемм для оболочек ВА | |||||||
| Обозначение оболочки | Сечение подключаемого проводника, мм² | ||||||
| 2,5 | 4 | 6 | 10 | 16 | 35 | ||
| Максимальное количество, шт. | |||||||
| ВА.080806 | 6 | 4 | – | – | – | – | |
| ВА.110806 | 14 | 10 | – | – | – | – | |
| ВА.121209 | 15 | 11 | 9 | 5 | 4 | – | |
| ВА.161609 | 22 | 16 | 13 | 8 | 8 | – | |
| ВА.221209 | 24 | 17 | 14 | 9 | 9 | – | |
| ВА.261609 | 32 | 24 | 19 | 12 | 9 | – | |
| ВА.202311 | 38 | 28 | 23 | 14 | 11 | 6 | |
| ВА.361609 | 43 | 31 | 26 | 16 | 13 | – | |
| ВА.561609 | 64 | 47 | 38 | 24 | 19 | – | |
| ВА.332311 | 57 | 42 | 34 | 21 | 17 | 9 | |
| ВА.606020 | 250 | 184 | 150 | 94 | 75 | 43 | |
| За основу при выборе максимального количества были взяты клеммы Weidmueller серий AKZ, SAK и WDU | |||||||
| Максимальное количество отверстий для оболочек ВА | |||||||||
| Обозначение оболочки | Расположение отверстий | Тип и размер резьбового отверстия | |||||||
 | М12х1,5 | М16х1,5 | М20х1,5 | М25х1,5 | М32х1,5 | М40х1,5 | |||
| ВА.080806 | Сторона А-В | 1 | 1 | – | – | – | – | ||
| Сторона Б-Г | 1 | 1 | – | – | – | – | |||
| ВА.110806 | Сторона А-В | 3 | 4 | – | – | – | – | ||
| Сторона Б-Г | 1 | 1 | – | – | – | – | |||
| ВА.121209 | Сторона А-В | 4 | 4 | 2 | 1 | 1 | – | ||
| Сторона Б-Г | 3 | 2 | 1 | 1 | – | – | |||
| ВА.221209 | Сторона А-В | 12 | 9 | 6 | 4 | 3 | – | ||
| Сторона Б-Г | 3 | 2 | 1 | 1 | 1 | – | |||
| ВА.161609 | Сторона А-В | 8 | 4 | 3 | 2 | 2 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.261609 | Сторона А-В | 14 | 12 | 7 | 5 | 4 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.202311 | Сторона А-В | 15 | 11 | 8 | 5 | 4 | – | ||
| Сторона Б-Г | 14 | 10 | 8 | 4 | 3 | – | |||
| ВА.361609 | Сторона А-В | 21 | 18 | 9 | 8 | 6 | – | ||
| Сторона Б-Г | 4 | 3 | 2 | 2 | 1 | – | |||
| ВА.561609 | Сторона А-В | 32 | 32 | 14 | 10 | 8 | 2 | ||
| Сторона Б-Г | 5 | 5 | 2 | 2 | 1 | 2 | |||
| ВА.332311 | Сторона А-В | 30 | 20 | 16 | 12 | 7 | 4 | ||
| Сторона Б-Г | 16 | 11 | 8 | 6 | 3 | 2 | |||
| Максимальное кол-во отверстий рассчитано для установки кабельных вводов под бронированный кабель. Количество отверстий под другие типы кабельных вводов по запросу | |||||||||
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ПТ | Петли на крышке |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
