Взрывозащищенная оболочка серии ВОС с видом защиты Ex d IIC из алюминиевого сплава
Характеристики

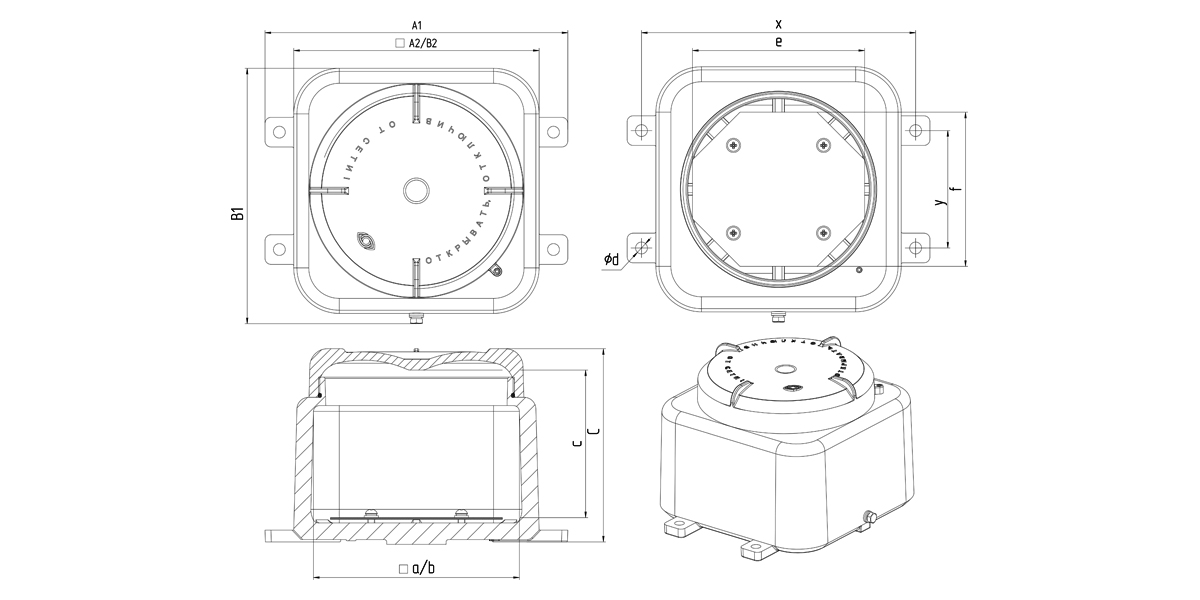

Размеры
Компоновка
Код заказа
Описание
| Типоразмер корпуса | Размеры | Масса | |||||||||||
| Внешние | Внутренние | Установочные размеры | Монтажная панель | ||||||||||
| A | B | C | a | b | c | x | y | d | e | f | s | ||
| ВОС.090909 | 88 | 88 | 89 | 43 | 125 | 6 | 0,72 | ||||||
| ВОС.111110 | 120 | 120 | 97 | 83 | 83 | 64 | 95 | 95 | 7 | 1 | |||
| ВОС.141411 | 142 | 142 | 110 | 114 | 114 | 87 | 110 | 110 | 6,5 | 100 | 100 | 1,5 | 2,3 |
| ВОС.171714 | 176 | 176 | 143 | 128 | 128 | 109 | 197 | 90 | 9 | 110 | 110 | 1,5 | 4,5 |
| ВОС.202015 | 206 | 206 | 165 | 152 | 152 | 118 | 231 | 99 | 10 | 145 | 145 | 1,5 | 5,2 |
| ВОС.242417 | 247 | 247 | 192 | 183 | 183 | 99 | 280 | 140 | 12 | 150 | 150 | 1,5 | 7,8 |
| ВОС.282822 | 276 | 276 | 228 | 245 | 245 | 178 | 236 | 316 | 14 | 178 | 178 | 1,5 | 12,5 |
Клеммные зажимы собственного производства
Кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Комплектующие:
Взрывозащищенные оболочки с видом защиты "db IIC"
Взрывозащищенные оболочки с видом защиты "db IIC" из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием.
Взрывозащищенные оболочки с видом защиты "db IIC" из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием.
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Клеммные зажимы собственного производства
Проходные винтовые клеммные зажимы.
Проходные винтовые клеммные зажимы.
Опции, аксессуары и исполнения
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.
Применение для подгруппы газов IIC (включая ацетилен)
Оболочка из алюминиевого сплава с порошковым антикоррозийным покрытием
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Внутренний и внешний болт заземления
Съемная резьбовая крышка
Применение
Алюминиевые оболочки серии ВОС с видом защиты Ex d (взрывонепроницаемая оболочка) широко используются для изготовления взрывозащищенных клеммных коробок, постов и шкафов управления различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности. Основные области применения включают:
Нефтегазовая промышленность - для установки электрооборудования на буровых платформах, перерабатывающих заводах и хранилищах углеводородов
Химическая и нефтехимическая отрасль - для эксплуатации в цехах по производству и хранению химических веществ и материалов
Энергетика - для размещения оборудования на энергетических объектах, таких как электростанции, газовые и нефтяные распределительные станции
Фармацевтические и пищевые производства - для применения в технологических линиях, где возможен контакт с воспламеняющимися веществами
Металлургия и производство строительных материалов: для использования в зонах с повышенной температурой и концентрацией пыли, которая может быть взрывоопасной
Преимущества оболочек c видом защиты Ex d из алюминиевого сплава
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки
Алюминиевые оболочки отличаются малыми массо-габаритными характеристиками. По сравнению с оболочками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах
Алюминий обладает высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования
| Номер | Технические регламенты и условия | Стандарты | Примечание | |
| ЕАЭС RU С-RU.HB82.В.00288/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019 ГОСТ IEC 60079-1-2013 ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013 | О безопасности оборудования для работы во взрывоопасных средах | |
| СПЦТ.301172.002 ТУ | ТУ | Оболочки взрывозащищенные. Серийный выпуск | ||
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ПТ | Петли на крышке |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
