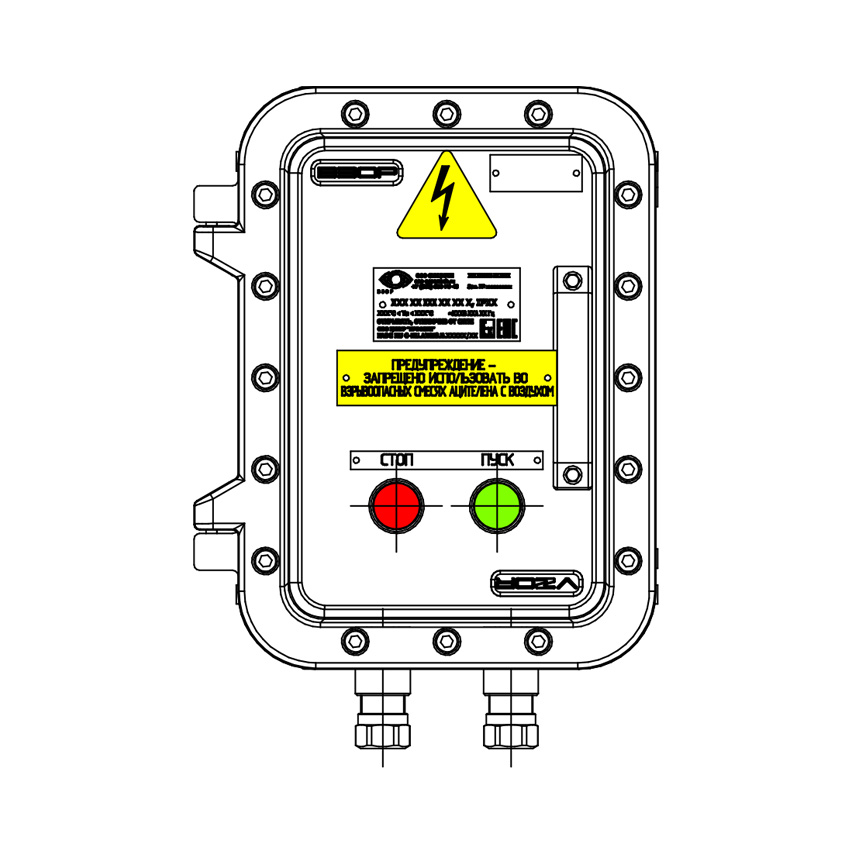

Взрывонепроницаемый пускатель ЩД-ПМ с видом взрывозащиты "d", "t", на базе оболочек ВО из алюминиевого сплава

Взрывонепроницаемый пускатель ЩД-ПМ с видом взрывозащиты “d”, “t” на базе оболочек ВО из алюминиевого сплава

Характеристики Размеры Компоновка Код заказа Преимущества

Маркировка взрывозащиты		Степень защиты	T, °С	U max, кВ	I max, А
Газовая среда	Пылевая среда
1Ex db IIC T6…T4 Gb X, 1Ex db IIB+H2 T6…T4 Gb	Ex tа IIIC T70°C…T135°С Dа, Ex tb IIIC T70°C…T135°С Db	IP65/IP66/IP67/IP68	-60°С…+130°С	11	1600

* – для оболочек с внутренним объемом не более 500 см3, для оболочек с внутренним объемом более 500 см3 без использования в смесях ацетилена с воздухом

Описание

Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М))
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7042 (другой код по требованию)

3D МОДЕЛЬ

ЗАПРОС

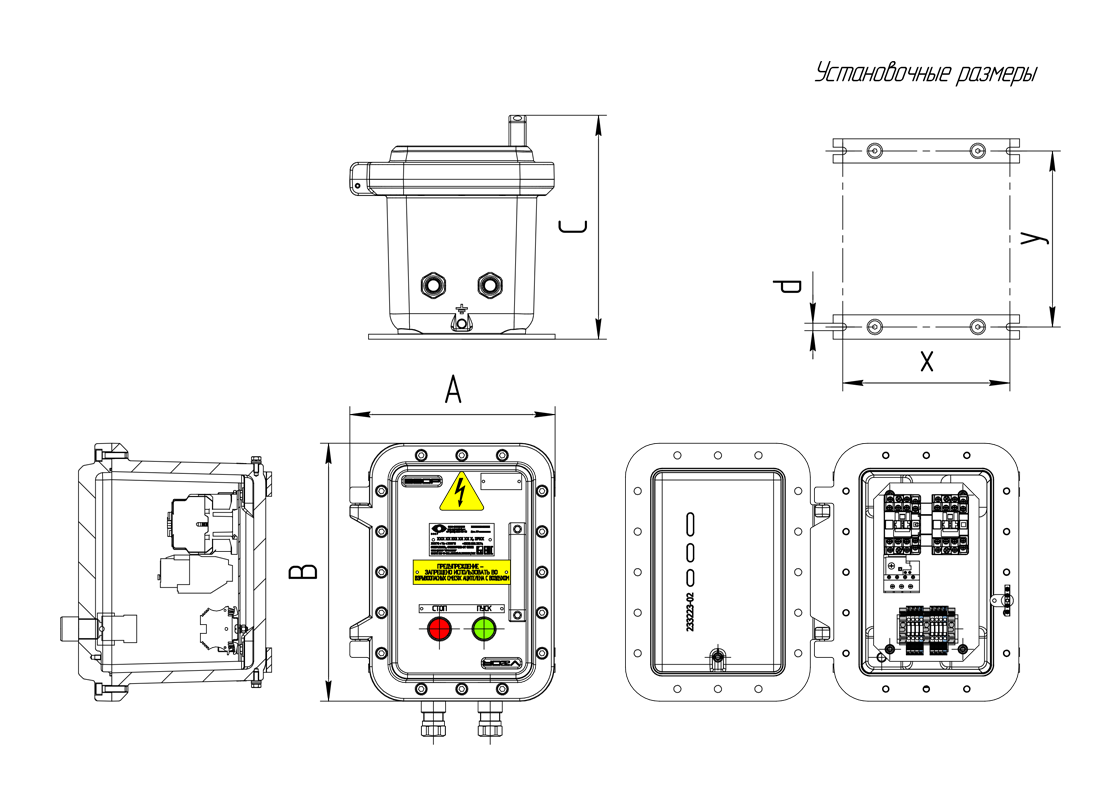

Типоразмер корпуса	Размеры														Масса
	Внешние					Внутренние			Установочные размеры			Монтажная панель
	A1	А2	B	C1	С2	a	b	c	x	y	d	e	f	s
ЩД-ПМ.233223	252	228	318	238	232	149	239	195	206	217	9	130	220	2	14
ЩД-ПМ.324226	350	320	420	267	261	241	341	218	306	320	9	230	340	2	28
ЩД-ПМ.385726	410	386	576	267	261	300	490	218	366	452	9	275	465	2	42
ЩД-ПМ.476726	512	476	676	277	269	391	591	212	460	538	13	350	550	2	66
ЩД-ПМ.476736	512	476	676	377	369	384	584	312	460	538	13	350	550	2	75

3D МОДЕЛЬ

ЗАПРОС

Комплектующие:

Взрывозащищенная оболочка
Взрывонепроницаемая оболочки ВО с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием

Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки

Элементы управления и индикации
Взрывонепроницаемые элементы управления и индикации Ex db IIC Gb U: кнопки, переключатели, лампы различных модификаций

Электрические компоненты
Автоматические выключатели, пускатели, контакторы. Клеммные зажимы различных производителей, в том числе проходные винтовые клеммные зажимы собственного производства.

Опции, аксессуары и исполнения
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.

3D МОДЕЛЬ

ЗАПРОС

ЩД-ПМ

.Х1

-Х2

Х3

Х4

Х5

Х6

Х7

Х8(А,Б,В,Г)

ЩД-ПМ

–

взрывонепроницаемый пускатель с видом взрывозащиты “d”, “t”, из алюминиевого сплава

Х1

–

условное обозначение габарита оболочки

Х2

–

тип управления (М – местное, Д – дистанционное, МД – местное/дистанционное)

Х3

–

номинальный ток, А

Х4

–

реверсивный (если ставится)

Х5

–

тепловое реле (если ставится)

Х6

–

ток уставки теплового реле (диапазон)

Х7

–

напряжение катушки управления

Х8(А,Б,В,Г)

–

кол-во, тип кабельных вводов, сторона расположения (А,Б,В,Г)

–

опции, аксессуары и исполнения.

ПРИМЕР: ЩД-ПМ.324226-МД80Т(63-80)230-2(ВЗ-МБ32/Р)В

3D МОДЕЛЬ

ЗАПРОС

Применение

Взрывонепроницаемые пускатели ЩД-ПМ "d", "t" из алюминиевого сплава предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах.

Коррозинная стойкость
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.

Низкие массо-габаритные характеристики
Типовые шкафы управления из алюминиевого сплава отличаются малыми массо-габаритными характеристиками. По сравнению с шкафами из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Теплопроводность
Типовые шкафы управления из алюминиевого сплава обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ

ЗАПРОС

Сертификаты

Номер	Технические регламенты и условия	Стандарты	Примечание
ЕАЭС RU C-RU.НВ82.В.00381-25	ТР ТС 012/2011	ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.11-2014; ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013	О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.006 ТУ	ТУ		Устройства управления и распределения модульные комплектные
ЕАЭС N RU Д-RU.РА05.В.26386/22	ТР ТС 012/2011		Электромагнитная совместимость технических средств
001 № 1074		ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98	Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185	РМРС		Соответствие требованиям Российского морского регистра судоходства

Опции, аксессуары и исполнения

/ГР	Термообогрев для автоматики
/ИЗ	Внутренняя теплоизоляция
/АП	Антиконденсатное покрытие
/RAL (код)	Окрашивание внешней поверхности в цвет по требованию заказчика
/ШД	Маркировочные таблички (шильд) по запросу заказчика
/MSK-64	Сейсмостойкое исполнение
/МОРЕ	Морское исполнение
/IP67	Степень защиты от внешних воздействий IP67
/НБ	Невыпадающие болты крышки
/ПК	Нестандартные планки корпуса
/ПЛОМБА	Устройство для пломбировки
/ОТК	Приемка ОТК заказчика
/*	Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/УД	Устройство для слива конденсата
/УВ	Вентиляционное устройство
/ЗИП	Комплект запасных частей.
/РАМА Н	Монтаж на навесной раме
/РАМА П	Монтаж на напольной раме
/ТР	Тропическое исполнение
