Взрывонепроницаемый типовой шкаф управления, коммутации и автоматизации ЩД-ПР с видом взрывозащиты “d”, “t” на базе оболочек ВО из алюминиевого сплава
Характеристики

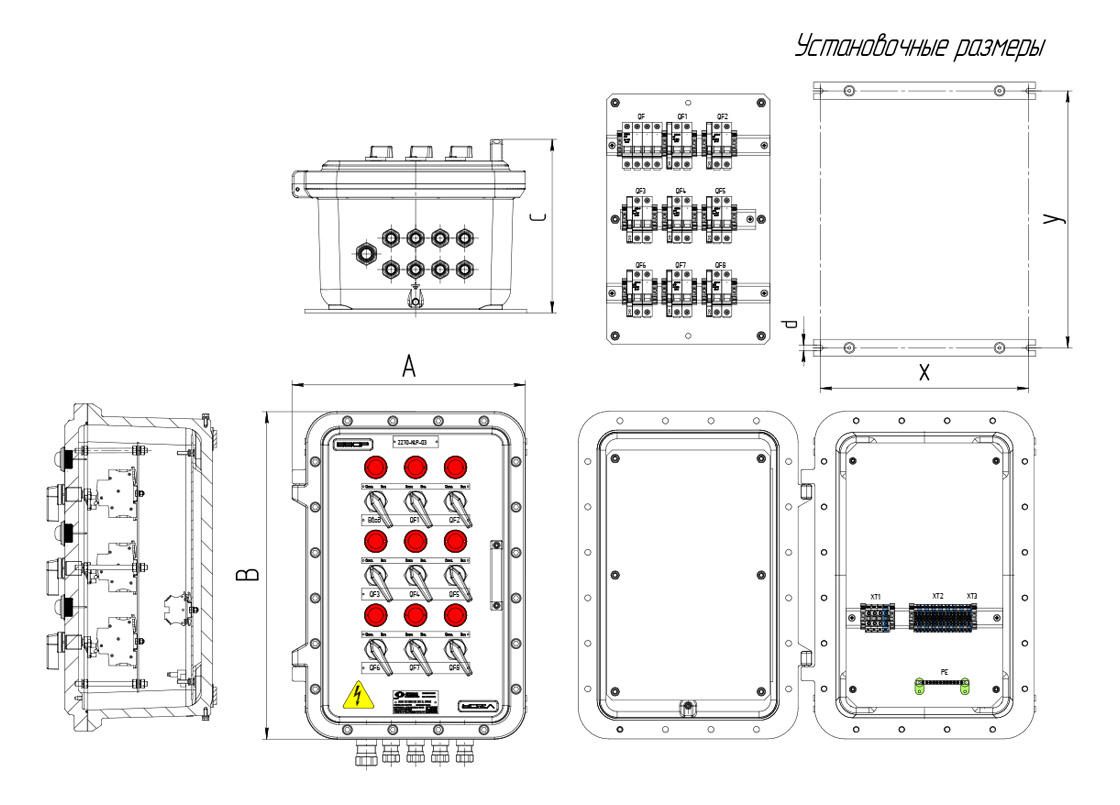

Размеры
Типовые решения
Компоновка
Код заказа
Преимущества
| Маркировка взрывозащиты | Степень защиты | T, °С | U max, кВ | I max, А | |
| Газовая среда | Пылевая среда | ||||
| 1Ex db IIC T6…T4 Gb X, 1Ex db ia IIC T6…T4 Gb X, 1Ex db ib IIC T6…T4 Gb X, 1Ex db [ia Ga] IIС T6…T4 Gb X, 1Ex db [ib] IIС T6…T4 Gb X, 1Ex db [ia Ga] mb IIС T6…T4 Gb X, 1Ex db [ib] mb IIС T6…T4 Gb X, 1Ex db IIB+H2 T6…T4 Gb, 1Ex db ia IIB+H2 T6…T4 Gb, 1Ex db ib IIB+H2 T6…T4 Gb, 1Ex db [ia Ga] IIB+H2 T6…T4 Gb, 1Ex db [ib] IIB+H2 T6…T4 Gb, 1Ex db [ia Ga] mb IIB+H2 T6…T4 Gb, 1Ex db [ib] mb IIB+H2 T6…T4 Gb, 1Ex db mb IIB+H2 T6…T4 Gb | Ex tа IIIC T70°C…T135°С Dа, Ex tb IIIC T70°C…T135°С Db | IP65/IP66/IP67/IP68 | -60°С…+130°С | 11 | 1600 |
-
Описание
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием , нержавеющая сталь, пластик
Цвет: RAL7042 (другой код по требованию)
Типовые компактные щкафы управления. Ручки управления для каждого автоматического выключателя.
| Короткая маркировка | Полная маркировка | Кол-во полюсов вводного автомата | Номинальный ток вводного автомата | Кол-во автоматов отходящих линий | Кол-во полюсов автоматов | Номинальный ток автоматов | Внешние габариты корпуса, мм | ||
| А | В | С | |||||||
| ЩД-ПР-Т01 | ЩД-ПР.233223-3Р-1ВА16С-(ВЗ-МБ20)В-В-(ВЗ-МБ32Р)В | – | – | 3 | 1 | 16 | 228 | 318 | 232 |
| ЩД-ПР-Т02 | ЩД-ПР.233223-Р-3ВА63С-(ВЗ-МБ32Р)В-3Р-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 3 | 1 | 16 | 228 | 318 | 232 |
| ЩД-ПР-Т03 | ЩД-ПР.233223-Р-3ВА25С-(ВЗ-МБ32Р)В-3Р-1ВА16С-(ВЗ-МБ20)В- | 3 | 25 | 3 | 1 | 16 | 228 | 318 | 232 |
| ЩД-ПР-Т04 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-6Р-1ВА16С-(ВЗ-МБ20)В | – | – | 6 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т05 | ЩД-ПР.324226-Р-3ВА63С-(ВЗ-МБ32Р)В-6Р-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 6 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т06 | ЩД-ПР.324226-Р-3ВА63С-(ВЗ-МБ32Р)В-6Р-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 6 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т07 | ЩД-ПР.324226-Р-3ВА63С-(ВЗ-МБ32Р)В-9Р-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 9 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т08 | ЩД-ПР.324226-Р-3ВД63С100-(ВЗ-МБ32Р)В-9Р-1-ВД16С30-(ВЗ-МБ20)В | 3 | 63 | 9 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т09 | ЩД-ПР.476726-Р-3ВА63С-(ВЗ-МБ32Р)В-12Р-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 12 | 1 | 16 | 476 | 676 | 269 |
| ЩД-ПР-Т10 | ЩД-ПР.476726-Р-3ВД63С100-(ВЗ-МБ32Р)В-12Р-1-ВД16С30-(ВЗ-МБ20)В | 3 | 63 | 12 | 1 | 16 | 476 | 676 | 269 |
| ЩД-ПР-Т11 | ЩД-ПР.233223-(ВЗ-МБ32Р)В-1Р-3ВА63С-(ВЗ-МБ32)В | – | – | 1 | 3 | 63 | 228 | 318 | 232 |
| ЩД-ПР-Т12 | ЩД-ПР.233223-(ВЗ-МБ32Р)В-2Р-3ВА25С-(ВЗ-МБ20)В | – | – | 2 | 3 | 25 | 228 | 318 | 232 |
| ЩД-ПР-Т13 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-2Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 2 | 3 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т14 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-3Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 3 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т15 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-4Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 4 | 3 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т16 | ЩД-ПР.233223-(ВЗ-МБ32Р)В-3Р-1ВА25С-(ВЗ-МБ20)В | – | – | 3 | 1 | 25 | 228 | 318 | 232 |
| ЩД-ПР-Т17 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-3Р-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т18 | ЩД-ПР.233223-(ВЗ-МБ32Р)В-3Р-1ВА25С-1Р-3ВА25С-(ВЗ-МБ20)В | – | – | 3 | 1 | 25 | 228 | 318 | 232 |
| – | – | 1 | 3 | 25 | |||||
| ЩД-ПР-Т19 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-3Р-1ВА25С-1Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 320 | 420 | 260 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т20 | ЩД-ПР.324226-Р-3ВН100-(ВЗ-МБ40)В-3Р-1ВА25С-2Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 320 | 420 | 260 |
| 2 | 3 | 25 | |||||||
| ЩД-ПР-Т21 | ЩД-ПР.324226-Р-3ВН100-(ВЗ-МБ40)В-3Р-1ВА25С-3Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 320 | 420 | 260 |
| 3 | 3 | 25 | |||||||
| ЩД-ПР-Т22 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-6Р-1ВА25С-(ВЗ-МБ20)В | – | – | 6 | 1 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т23 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-6Р-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т24 | ЩД-ПР.324226-Р-3ВН100-(ВЗ-МБ40)В-6Р-1ВА25С-1Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 320 | 420 | 260 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т25 | ЩД-ПР.324226-Р-3ВН100-(ВЗ-МБ40)В-6Р-1ВА25С-2Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 320 | 420 | 260 |
| 2 | 3 | 25 | |||||||
| ЩД-ПР-Т26 | ЩД-ПР.476726-Р-3ВН100-(ВЗ-МБ40)В-6Р-1ВА25С-2Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 476 | 676 | 269 |
| 2 | 3 | 25 | |||||||
| ЩД-ПР-Т27 | ЩД-ПР.324226-Р-3ВА100С-(ВЗ-МБ40)В-9Р-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 9 | 1 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т28 | ЩД-ПР.476726-Р-3ВН100-(ВЗ-МБ40)В-9Р-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 9 | 1 | 25 | 476 | 676 | 269 |
| ЩД-ПР-Т29 | ЩД-ПР.476726-Р-3ВА100-(ВЗ-МБ40)В-9Р-1ВА25С-1Р-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 9 | 1 | 25 | 476 | 676 | 269 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т30 | ЩД-ПР.476726-Р-3ВН100-(ВЗ-МБ40)В-12Р-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 12 | 1 | 25 | 476 | 676 | 269 |
Типовые щкафы управления с индикацией. Ручки управления для каждого автоматического выключателя.
| Короткая маркировка | Полная маркировка | Кол-во полюсов вводного автомата | Номинальный ток вводного автомата | Кол-во автоматов отходящих линий | Кол-во полюсов автоматов | Номинальный ток автоматов | Внешние габариты корпуса, мм | ||
| А | В | С | |||||||
| ЩД-ПР-Т31 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-3РЛ-1ВА16С-(ВЗ-МБ20)В | – | – | 3 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т32 | ЩД-ПР.324226-РЛ-3ВА63С-(ВЗ-МБ32Р)В-3РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 3 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т33 | ЩД-ПР.324226-РЛ-3ВА25С-(ВЗ-МБ32Р)В-3РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 25 | 3 | 1 | 16 | 320 | 420 | 260 |
| ЩД-ПР-Т34 | ЩД-ПР.385726-(ВЗ-МБ32Р)В-6РЛ-1ВА16С-(ВЗ-МБ20)В | – | – | 6 | 1 | 16 | 386 | 576 | 260 |
| ЩД-ПР-Т35 | ЩД-ПР.385726-РЛ-3ВА63С-(ВЗ-МБ32Р)В-6РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 6 | 1 | 16 | 386 | 576 | 260 |
| ЩД-ПР-Т36 | ЩД-ПР.385726-РЛ-3ВА63С-(ВЗ-МБ40)В-6РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 6 | 1 | 16 | 386 | 576 | 260 |
| ЩД-ПР-Т37 | ЩД-ПР.385726-РЛ-3ВА63С-(ВЗ-МБ32Р)В-9РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 9 | 1 | 16 | 386 | 576 | 260 |
| ЩД-ПР-Т38 | ЩД-ПР.385726-РЛ-3ВА63С-(ВЗ-МБ40)В-9РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 9 | 1 | 16 | 386 | 576 | 260 |
| ЩД-ПР-Т39 | ЩД-ПР.476726-РЛ-3ВА63С-(ВЗ-МБ32Р)В-12РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 12 | 1 | 16 | 476 | 676 | 269 |
| ЩД-ПР-Т40 | ЩД-ПР.476726-РЛ-3ВА63С-(ВЗ-МБ40)В-12РЛ-1ВА16С-(ВЗ-МБ20)В | 3 | 63 | 12 | 1 | 16 | 476 | 676 | 269 |
| ЩД-ПР-Т41 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-1РЛ-3ВА63С-(ВЗ-МБ32)В | – | – | 1 | 3 | 63 | 320 | 420 | 260 |
| ЩД-ПР-Т42 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-2РЛ-3ВА25С-(ВЗ-МБ20)В | – | – | 2 | 3 | 25 | 320 | 420 | 260 |
| ЩД-ПР-Т43 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-2РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 2 | 3 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т44 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-3РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 3 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т45 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-4РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 4 | 3 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т46 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-3РЛ-1ВА25С-(ВЗ-МБ20)В | 3 | 1 | 25 | 364 | 284 | 215 | ||
| ЩД-ПР-Т47 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-3РЛ-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т48 | ЩД-ПР.324226-(ВЗ-МБ32Р)В-3РЛ-1ВА25С-1РЛ-3ВА25С-(ВЗ-МБ20)В | – | – | 3 | 1 | 25 | 320 | 420 | 260 |
| – | – | 1 | 3 | 25 | |||||
| ЩД-ПР-Т49 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-3РЛ-1ВА25С-1РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 386 | 576 | 260 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т50 | ЩД-ПР.385726-РЛ-3ВН100-(ВЗ-МБ40)В-3РЛ-1ВА25С-2РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 386 | 576 | 260 |
| 2 | 3 | 25 | |||||||
| ЩД-ПР-Т51 | ЩД-ПР.385726-РЛ-3ВН100-(ВЗ-МБ40)В-3РЛ-1ВА25С-3РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 3 | 1 | 25 | 386 | 576 | 260 |
| 3 | 3 | 25 | |||||||
| ЩД-ПР-Т52 | ЩД-ПР.385726-(ВЗ-МБ32Р)В-6РЛ-1ВА25С-(ВЗ-МБ20)В | – | – | 6 | 1 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т53 | ЩД-ПР.385726-РЛ-3ВА100С-(ВЗ-МБ40)В-6РЛ-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 386 | 576 | 260 |
| ЩД-ПР-Т54 | ЩД-ПР.385726-РЛ-3ВН100-(ВЗ-МБ40)В-6РЛ-1ВА25С-1РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 386 | 576 | 260 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т55 | ЩД-ПР.476726-РЛ-3ВН100-(ВЗ-МБ40)В-6РЛ-1ВА25С-2РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 6 | 1 | 25 | 476 | 676 | 269 |
| 2 | 3 | 25 | |||||||
| ЩД-ПР-Т56 | ЩД-ПР.476726-РЛ-3ВА100С-(ВЗ-МБ40)В-9РЛ-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 9 | 1 | 25 | 476 | 676 | 269 |
| ЩД-ПР-Т57 | ЩД-ПР.476726-РЛ-3ВА100-(ВЗ-МБ40)В-9РЛ-1ВА25С-1РЛ-3ВА25С-(ВЗ-МБ20)В | 3 | 100 | 9 | 1 | 25 | 476 | 676 | 269 |
| 1 | 3 | 25 | |||||||
| ЩД-ПР-Т58 | ЩД-ПР.476726-РЛ-3ВН100-(ВЗ-МБ40)В-12РЛ-1ВА25С-(ВЗ-МБ20)В | 3 | 100 | 12 | 1 | 25 | 476 | 676 | 269 |
Комплектующие:
Взрывозащищенная оболочка
Взрывонепроницаемая оболочки ВО с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием
Взрывонепроницаемая оболочки ВО с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Элементы управления и индикации
Взрывонепроницаемые элементы управления и индикации Ex db IIC Gb U: кнопки, переключатели, лампы различных модификаций
Взрывонепроницаемые элементы управления и индикации Ex db IIC Gb U: кнопки, переключатели, лампы различных модификаций
Опции, аксессуары и исполнения
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.
| ЩД-ПР | .Х1 | -Х2 | Х3 | -Х4 | -Х5(А,Б,В,Г) | -Х6 | Х7 | Х8 | -Х9 | -Х10(А,Б,В,Г) | /Q | ||||||||
| ЩД-ПР | – | взрывонепроницаемый типовой шкаф управления, коммутации и автоматизации с видом взрывозащиты “d”, “t”, из алюминиевого сплава | |||||||||||||||||
| Х1 | – | условное обозначение габарита оболочки | |||||||||||||||||
| Х2 | – | Ручка управления вводным автоматом | |||||||||||||||||
| Х3 | – | Световая индикация | |||||||||||||||||
| Х4 | – | Кол-во полюсов, номинальный ток, характеристика вводного автомата | |||||||||||||||||
| Х5(А,Б,В,Г) | – | Тип кабельныого ввода, сторона расположения А,Б,В,Г | |||||||||||||||||
| Х6 | – | Кол-во автоматов отходящих линий | |||||||||||||||||
| Х7 | – | Ручки управления автоматами | |||||||||||||||||
| Х8 | – | Световая индикация | |||||||||||||||||
| Х9 | – | Кол-во полюсов, номинальный ток, характеристика автоматов | |||||||||||||||||
| Х10(А,Б,В,Г) | Кол-во, тип кабельных вводов отходящих линий, сторона расположения А,Б,В,Г | ||||||||||||||||||
| Q | Опции, аксессуары и исполнения. | ||||||||||||||||||
| ПРИМЕР: ЩД-ПР.476726-РЛ-3ВА63С-(ВЗ-МБ40)А-12РЛ-1ВА16С-6(ВЗ-МБ20)В | |||||||||||||||||||
Преимущества типовых шкафов управления “d”, “t” из алюминиевого сплава
-
Взрывонепроницаемые типовые шкафы управления ЩД-ПР "d", "t" из алюминиевого сплава предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах.
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.
Типовые шкафы управления из алюминиевого сплава отличаются малыми массо-габаритными характеристиками. По сравнению с шкафами из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.
Типовые шкафы управления из алюминиевого сплава обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU C-RU.НВ82.В.00381-25 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.11-2014; ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.006 ТУ | ТУ | Устройства управления и распределения модульные комплектные | |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 012/2011 | Электромагнитная совместимость технических средств | |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | Исполнение сейсмостойкости 9 баллов по шкалу MSK-64 | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
| /ГР | Термообогрев для автоматики |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /RAL (код) | Окрашивание внешней поверхности в цвет по требованию заказчика |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /НБ | Невыпадающие болты крышки |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ОТК | Приемка ОТК заказчика |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
| /УД | Устройство для слива конденсата |
| /УВ | Вентиляционное устройство |
| /ЗИП | Комплект запасных частей. |
| /РАМА Н | Монтаж на навесной раме |
| /РАМА П | Монтаж на напольной раме |
| /ТР | Тропическое исполнение |
| /СР | Автоматическое включение и выключение освещения с учетом времени суток при малой интенсивности солнечного света |
| /КС | Контакты сигнальные для автоматических или дифференциальных выключателей |
Отрасли
применения
Нефтегазовая
Химическая
Целлюлозная
Энергетическая
Судостроительная
