Корпус из нержавеющей стали взрывозащищенный НБО Ex e | AISI304/316L
+7 (812) 605 75 85
info@vzor-ex.ru
Санкт- Петербург, ул. Катерников, д.6, к.1

Взрывонепроницаемая оболочка НВО с видом взрывозащиты “d”, “t”, из нержавеющей стали

Характеристики Размеры Компоновка Код заказа Описание
Маркировка взрывозащиты Степень защитыT, °С
Газовая средаПылевая средаРудничная среда
 Ex db IIB+H2 Gb U
Ex db IIC Gb U*		Ex tb IIIC Db UЕх db I Mb UIP66/IP67/IP68-60°С…+150°С
-60°С…+120°С**

  • * Для оболочек с внутренним объемом не более 500 см3, для оболочек с внутренним объемом более 500 см3 без использования в смесях ацетилена с воздухом

  • Описание

    Материал: нержавеющая сталь AISI 304 (другие марки по запросу)

  • Применение

    Оболочки из нержавеющей стали серии НВО с видом взрывозащиты "d", "t" (взрывонепроницаемая оболочка, защита оболочкой), широко используются для изготовления взрывонепроницаемых клеммных коробок, пультов и шкафов управления различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

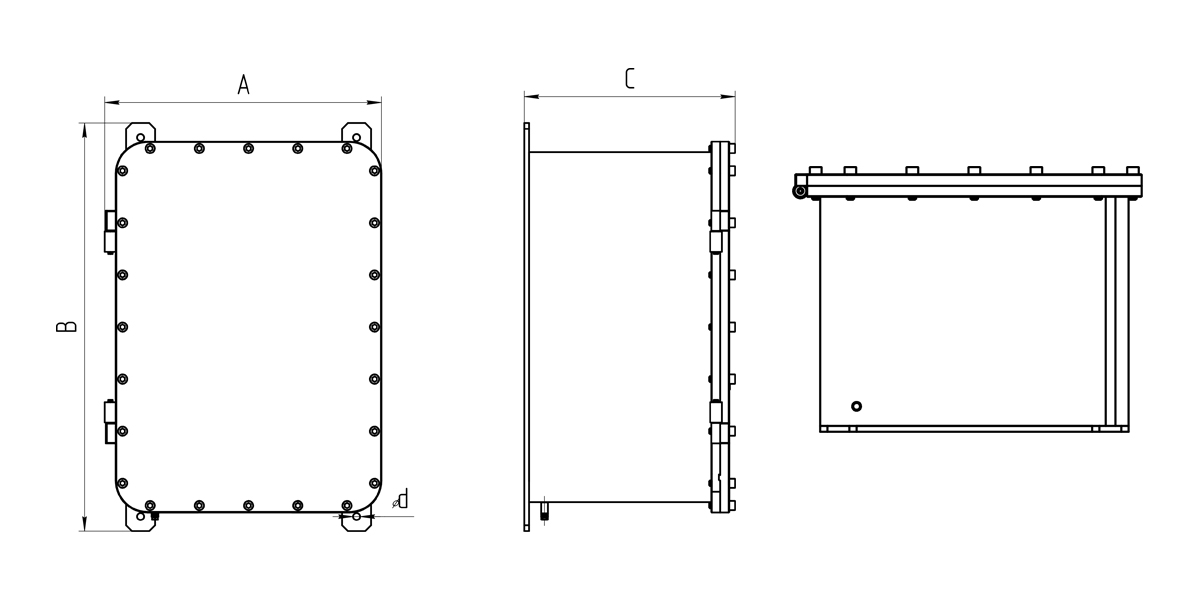

Типоразмер корпусаГабаритные размеры, мм не болееВнутренние размеры, мм не болееМасса
АBCabc
НВО.101008120120917777693,8
HВО.1016081061619164120774
HBО.111109105105906164614,2
HBО.1116091051609062,5117,5674,4
HBО.1121081182049164158695
HBО.121210115115967676673,4
HBО.1212121191191217777904
HBО.1216101151609661116674,2
HBО.1220091162029071157664,4
HВО.1221101152109661166675,4
НВО.1226101152609661216736,5
HBО.1828111822821181122127413,8
НВО.20302120630620613323317821
НВО.21281721028217013320613118,9
HВО.21352321035017013227212825,3
НВО.23322322831823114923918330
НВО.28362128436421922030021734
НВО.28362728436427522030021738
НВО.30352130035021020025016434,5
НВО.30352330035023222027019436,5
НBО.30452130045021023033015944
НВО.32422632042026022032020263
НВО.32432232742723126136119456,3
НВО.35452835043328025934223065
НВО.38572535853826731049022289,1
НВО.38572638651627029948921991
НВО.435628433563280339469222105,6
НВО.45562845056028032043023393,5
НВО.45452346146121339139117578
НВО.45452746346322439139120183,6
НВО.476726477677268391591298140,5
НВО.476736477677368384584298154,8
НВО.506534500650340382532283150
НВО.527535520750350400628282190
НВО.527235552725360437637303191,5
НВО.567228560720280440600217180,5
НВО.567234560720345440600274192,5
НВО.56107435601070449456966417250
НВО.577228563720280455612212187
НBО.607237660720387461581317270
НВО.608045600800450470670384284
HBО.60100456001000467460856397402
НВО.678945710890454554775392336
НВО.841204583812424597501125432753

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

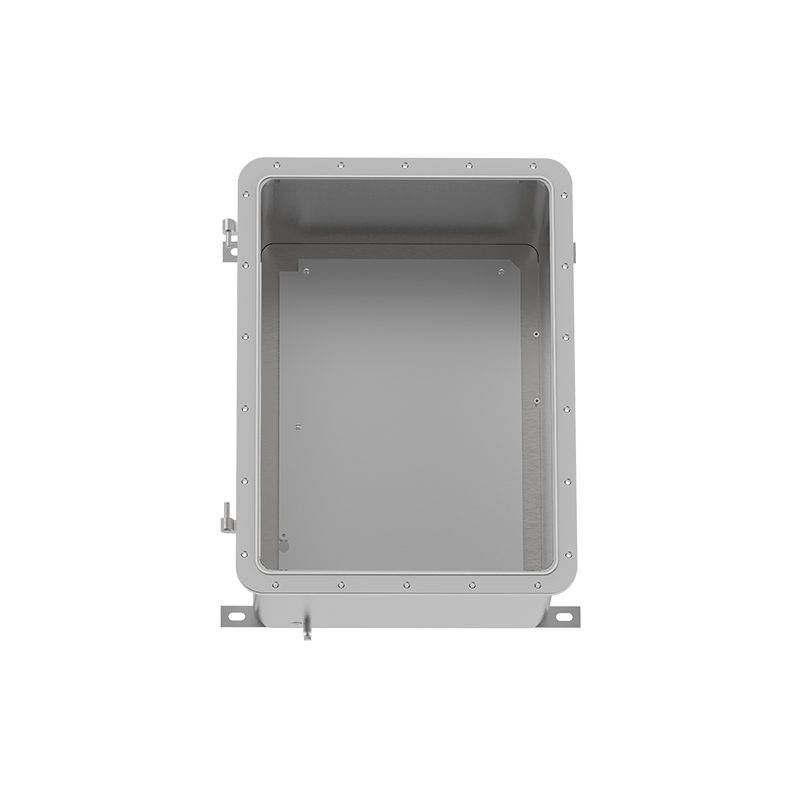

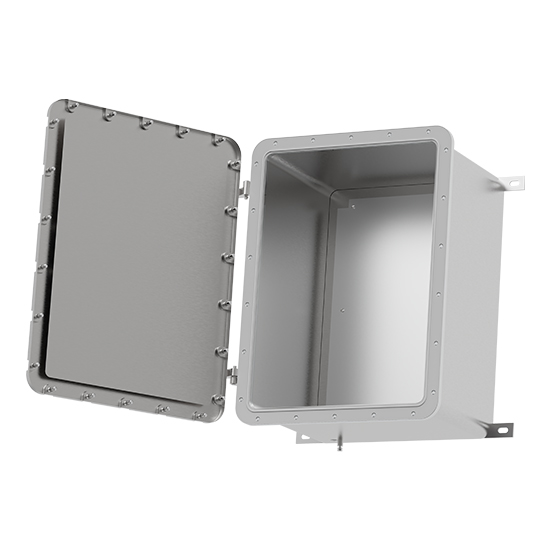

Cиликоновый уплотнитель

Антикоррозийная оболочка

Комплектующие:
Взрывонепроницаемая оболочка
 Взрывонепроницаемая оболочки НВО с видом защиты "d", "t" из из нержавеющей стали
Элементы управления и индикации Ex db eb IIC Gb U
 Взрывозащищенные элементы управления и индикации: кнопки, лампы, переключатели и т.п. различных модификаций
Взрывозащищенные кабельные вводы
 Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывозащищенные электротехнические компоненты
Клеммы, дренажные устройства и т.п.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Х1ВО.Х2Х3Х4/Q
Х1–материал корпуса:
  без знака – алюминиевый сплав с порошковым антикоррозийным покрытием
  Н – нержавеющая сталь
  К – сталь с антикоррозийным покрытием
ВО–обозначение взрывонепроницаемой оболочки с видом взрывозащиты  “d”, “t”,
Х2–условное обозначение короткой стороны оболочки, см
Х3–условное обозначение длинной стороны оболочки, см
Х4–условное обозначение высоты оболочки, см
Q–опции, аксессуары и исполнения
ПРИМЕР: НВО.476736

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Оболочки из нержавеющей стали серии НВО с видом защиты “d”, “t” (взрывонепроницаемая оболочка, защита оболочкой) широко используются для изготовления взрывозащищенных клеммных коробок, постов и шкафов управления различной сложности. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности


Оболочки из нержавеющей стали обладают отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки.

Легкость и удобство установки благодаря малому весу и конструктивным особенностям.

Обеспечение длительной защиты и долговечности электрических соединений в условиях повышенной взрывоопасности.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU С-RU.HB82.В.00288/24ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.005 ТУТУГОСТ 31610.0-2019
ГОСТ IEC 60079-1-2013
ГОСТ IEC 60079-31-2013
ГОСТ IEC 60079-14-2013		Оболочки взрывонепроницаемые. Серийный выпуск
ЕАЭС N RU Д-RU.РА05.В.26386/22ТР ТС 012/2011 Электромагнитная совместимость технических средств
001 № 1074 ГОСТ 30546.1-98, ГОСТ 30546.2-98,  ГОСТ 3546.3-98Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства
/ДМПДополнительная монтажная панель
/БМПБез монтажной панели
/НМПМонтажная панель из нержавеющей стали
/ИЗВнутренняя теплоизоляция
/АПАнтиконденсатное покрытие
/RAL (код)Окрашивание внешней поверхности в цвет по требованию заказчика
/ШДМаркировочные таблички (шильд) по запросу заказчика
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/ОПОбщепромышленное (невзрывозащищенное)  исполнение
/IP67Степень защиты от внешних воздействий IP67
/IP68Степень защиты от внешних воздействий IP68
/ОXXСмотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ
/ПКНестандартные планки корпуса
/ПЛОМБАУстройство для пломбировки
/ЗИПКомплект запасных частей
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
