Взрывозащищенные корпуса ExD ВО для пультов управления

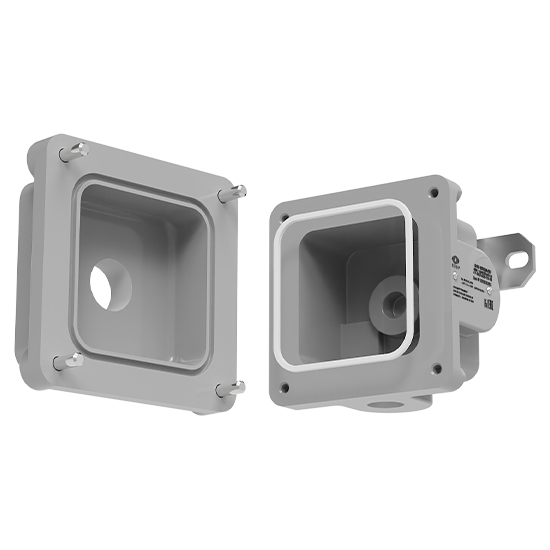

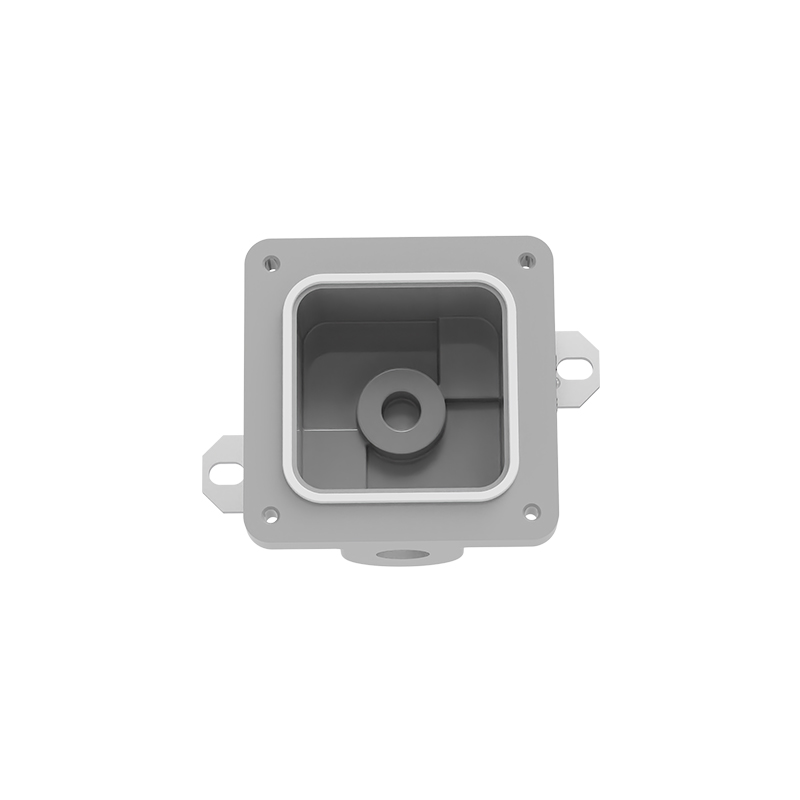

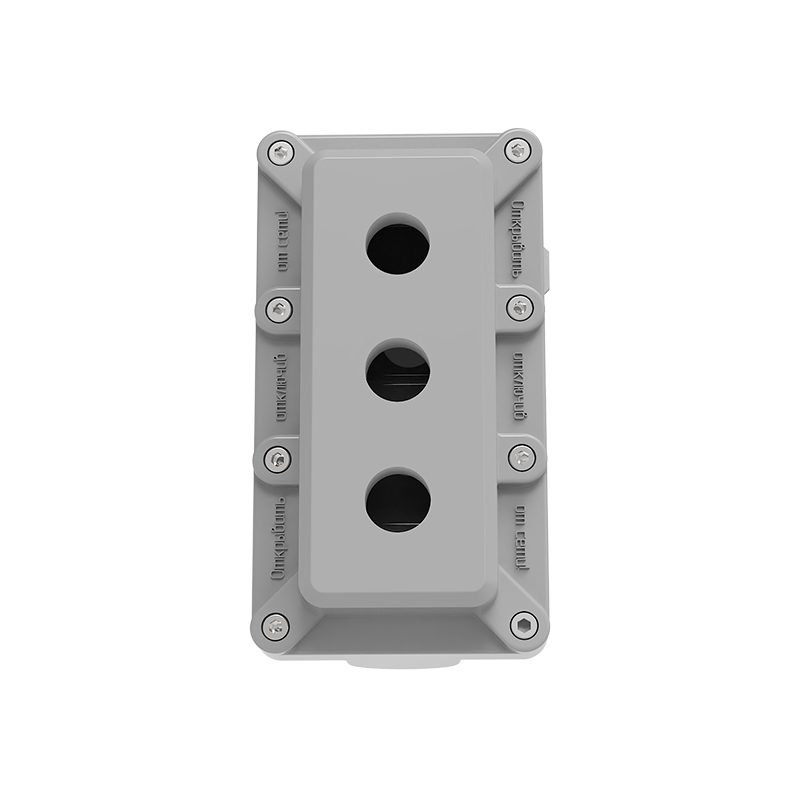

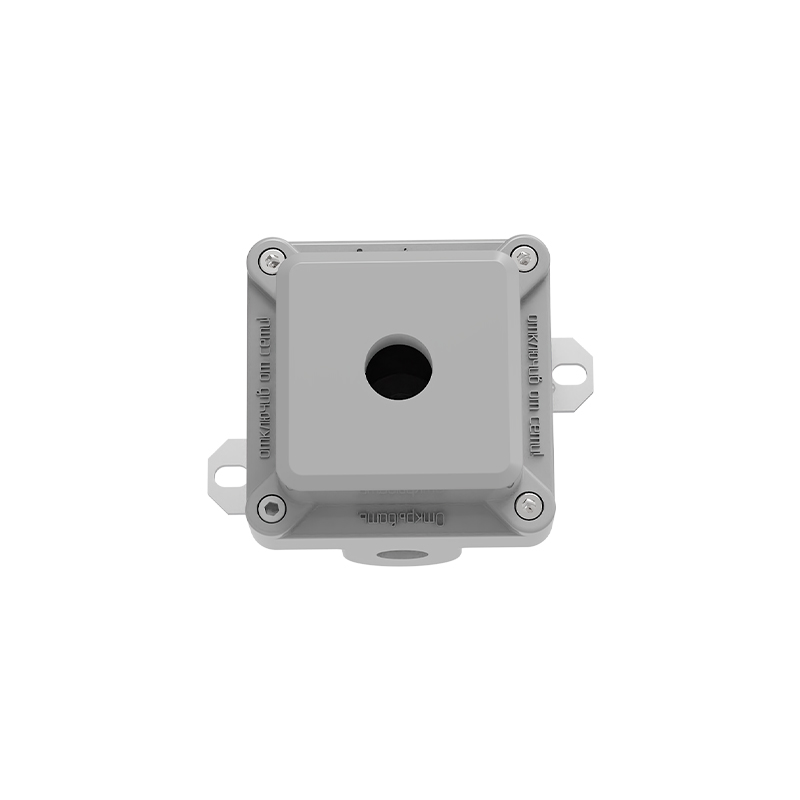

Взрывонепроницаемая оболочка ВО для типовых пультов управления и индикации с видом взрывозащиты “d”, “t”, из алюминиевого сплава, со стандартными отверстиями

Характеристики Размеры Компоновка Код заказа Описание

Маркировка взрывозащиты		IP	T, °С
Газовая среда	Пылевая среда	IP66/IP67/IP68	-60°С…+150°С
Ex db IIB+H2 Gb U Ex db IIC Gb U*	Ex tb IIIC Db U	IP66/IP67/IP68	-60°С…+150°С

* Для оболочек с внутренним объемом не более 500 см3, для оболочек с внутренним объемом более 500 см3 без использования в смесях ацетилена с воздухом

Описание

Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7042(другой код по требованию)

Применение

Алюминиевые оболочки серии ВО с видом взрывозащиты "d", "t" (взрывонепроницаемая оболочка, защита оболочкой), широко используются для изготовления взрывонепроницаемых пультов управления и индикации. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности

3D МОДЕЛЬ

ЗАПРОС

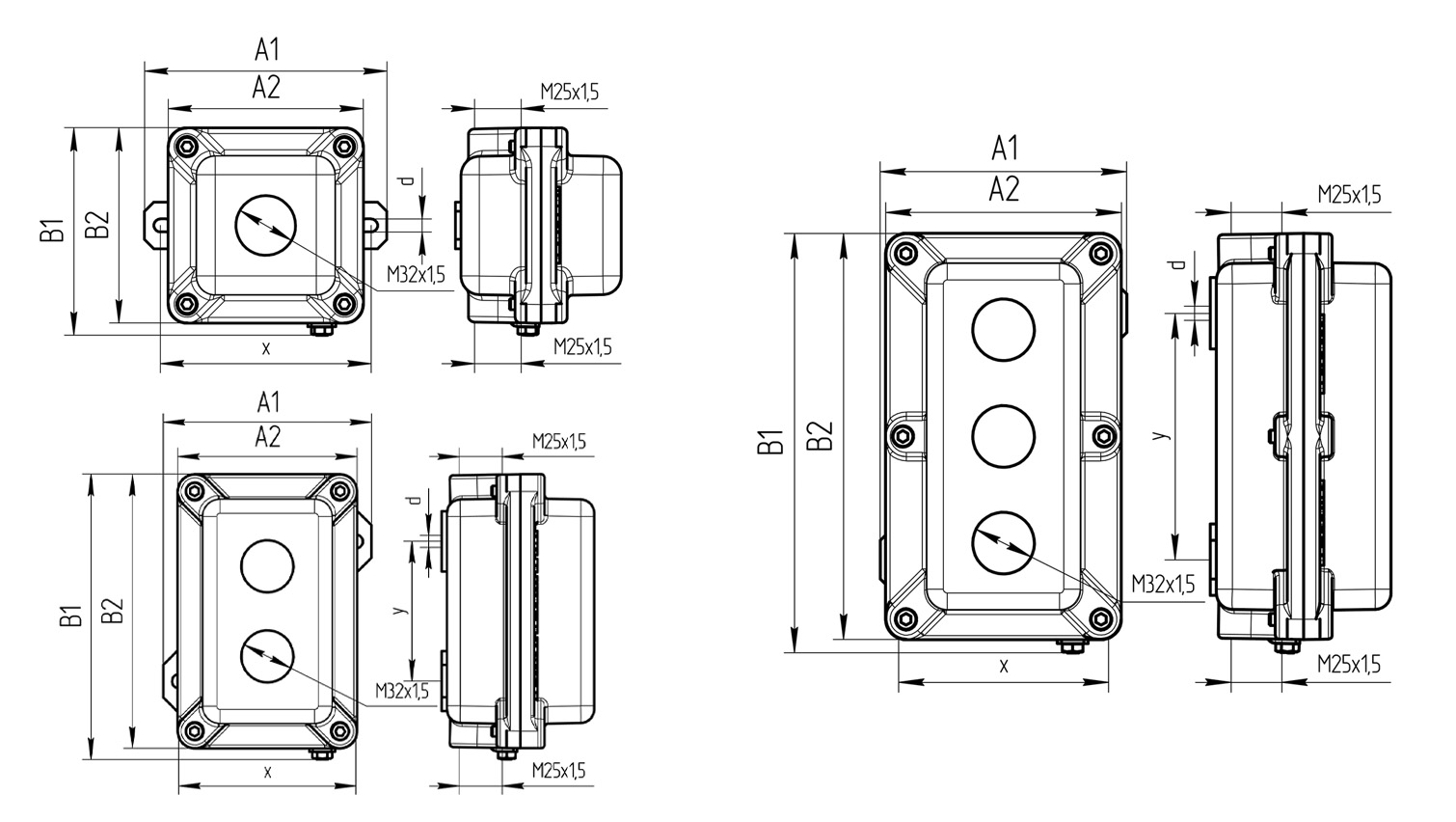

Типоразмер корпуса, с отверстиями	Размеры									Масса
	Внешние						Установочные размеры
	A1	А2	B1	В2	С1	C2	x	y	d
ВО.111109	130	105	112	105	89	86	113	–	7	1
ВО.111609	121	105	167	160	89	86	103	81,3	8	1,5
ВО.122009	121	116	206	200	89	86	103	121,3	8	1,7

3D МОДЕЛЬ

ЗАПРОС

Cиликоновый уплотнитель

Антикоррозийная оболочка

Комплектующие:

Взрывонепроницаемая оболочка
Взрывонепроницаемая ВО для постов управления и индикации с видом защиты "d", "t" из алюминиевого сплава, с наружным порошковым антикоррозийным покрытием

Элементы управления и индикации Ex db eb IIC Gb U
Взрывозащищенные элементы управления и индикации: кнопки, лампы, переключатели и т.п. различных модификаций

Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки

Взрывозащищенные электротехнические компоненты
Клеммы, дренажные устройства и т.п.

3D МОДЕЛЬ

ЗАПРОС

Х1

ВО.

Х2

Х3

Х4

Х1

–

материал корпуса:

без знака – алюминиевый сплав с порошковым антикоррозийным покрытием

Н – нержавеющая сталь

К – сталь с антикоррозийным покрытием

ВО

–

обозначение взрывонепроницаемой оболочки с видом взрывозащиты “d”, “t”,

Х2

–

условное обозначение короткой стороны оболочки, см

Х3

–

условное обозначение длинной стороны оболочки, см

Х4

–

условное обозначение высоты оболочки, см

–

опции, аксессуары и исполнения

ПРИМЕР: ВО.111609

3D МОДЕЛЬ

ЗАПРОС

Алюминиевые оболочки серии ВО с видом защиты “d”, “t” (взрывонепроницаемая оболочка, защита оболочкой) широко используются для изготовления взрывозащищенных постов управления и индикации. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности.

Алюминиевые Ex d оболочки обеспечивают оптимальное сочетание прочности, коррозионной стойкости и легкости конструкции, что делает их удобными для монтажа и эксплуатации в сложных производственных условиях

Коррозинная стойкость
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки.

Низкие массо-габаритные характеристики
Алюминиевые оболочки отличаются малыми массо-габаритными характеристиками. По сравнению с оболочками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Теплопроводность
Алюминий обладает высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ

ЗАПРОС

Сертификаты

Номер	Технические регламенты и условия	Стандарты	Примечание
ЕАЭС RU С-RU.HB82.В.00288/24	ТР ТС 012/2011	ГОСТ 31610.0-2019 ГОСТ IEC 60079-1-2013 ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013	О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.005 ТУ	ТУ		Оболочки взрывонепроницаемые. Серийный выпуск
ЕАЭС N RU Д-RU.РА05.В.26386/22	ТР ТС 012/2011		Электромагнитная совместимость технических средств
001 № 1074		ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98	Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185	РМРС		Соответствие требованиям Российского морского регистра судоходства

Опции, аксессуары и исполнения

/ДМП	Дополнительная монтажная панель
/БМП	Без монтажной панели
/НМП	Монтажная панель из нержавеющей стали
/ИЗ	Внутренняя теплоизоляция
/АП	Антиконденсатное покрытие
/RAL (код)	Окрашивание внешней поверхности в цвет по требованию заказчика
/ШД	Маркировочные таблички (шильд) по запросу заказчика
/MSK-64	Сейсмостойкое исполнение
/МОРЕ	Морское исполнение
/ОП	Общепромышленное (невзрывозащищенное) исполнение
/IP67	Степень защиты от внешних воздействий IP67
/IP68	Степень защиты от внешних воздействий IP68
/ОXX	Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ
/ПК	Нестандартные планки корпуса
/ПЛОМБА	Устройство для пломбировки
/ЗИП	Комплект запасных частей
/ОТК	Приемка ОТК заказчика
/*	Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
