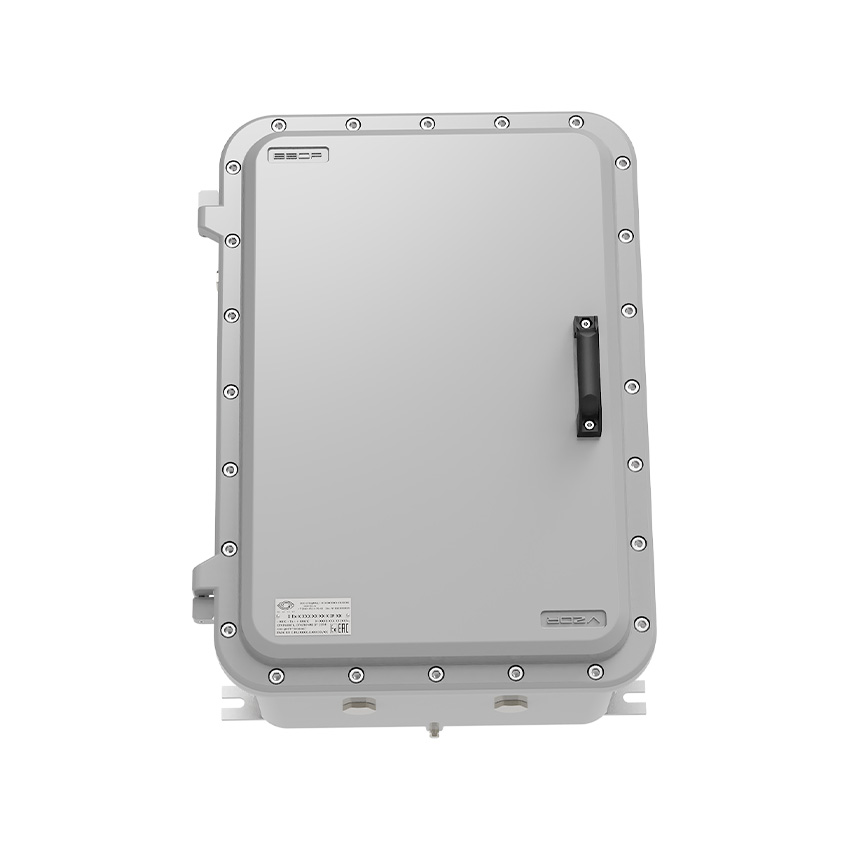

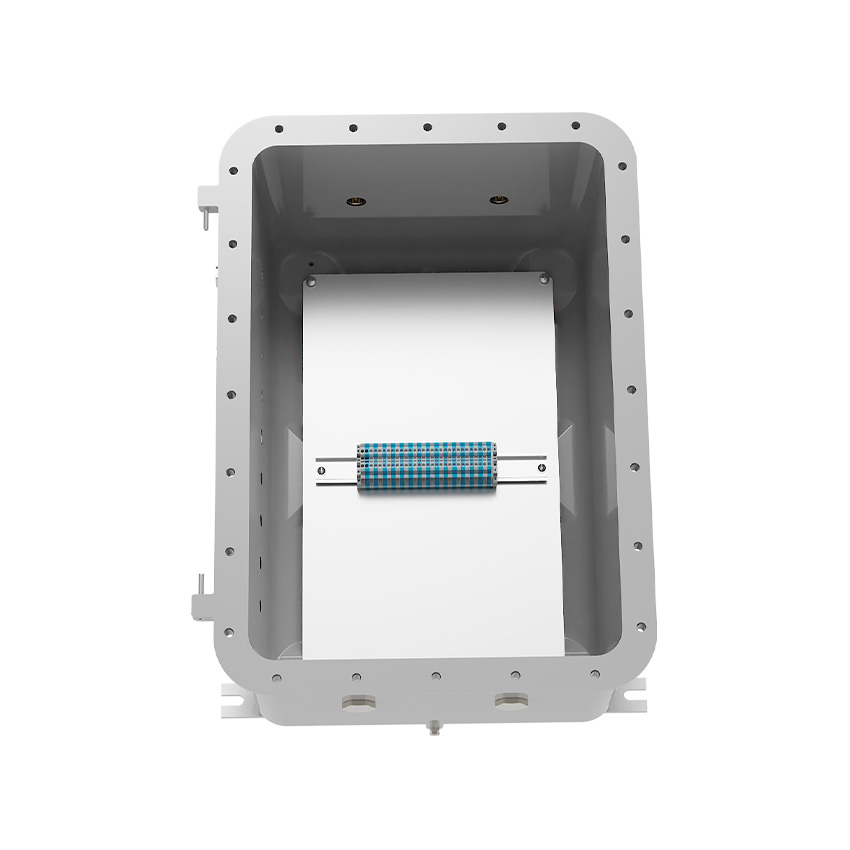

Взрывозащищенная клеммная коробка КД с видом защиты “d IIC X”, “d IIB+H2”, “i”, “t” на базе оболочек из алюминиевого сплава
Характеристики
Размеры
Компоновка
Код заказа
Описание
| Маркировка взрывозащиты | IP | T, °С | U max, В | I max, А | |
| Газовая среда | Пылевая среда | IP66/IP67 | ‘-60…+40ºС (Т6/Т85°С) -60…+55ºС (Т5/Т100°С) -60…+100ºС (Т4/Т135°С) -60…+130ºС (Т3/Т200°С) | ~ 1000 В ⎓ 500 В | 400 А |
| 1Ex db IIC T6…T3 Gb X 1Ex db [ia Ga] IIC T6…T3 Gb X 1Ex db [ib] IIC T6…T3 Gb X 1Ex db IIB+H2 T6…T3 Gb 1Ex db [ia Ga] IIB+H2 T6…T3 Gb 1Ex db [ib] IIB+H2 T6…T3 Gb | Ex tb IIIC 70ºС…T135ºС Db | ||||
| Маркировка взрывозащиты | |
| Газовая среда | 1Ex db IIC T6…T3 Gb X 1Ex db [ia Ga] IIC T6…T3 Gb X 1Ex db [ib] IIC T6…T3 Gb X 1Ex db IIB+H2 T6…T3 Gb 1Ex db [ia Ga] IIB+H2 T6…T3 Gb 1Ex db [ib] IIB+H2 T6…T3 Gb |
| Пылевая среда | Ex tb IIIC 70ºС…T135ºС Db |
| Степень защиты, IP | T, °С |
| IP66/IP67/IP68 | ‘-60…+40ºС (Т6/Т85°С) -60…+55ºС (Т5/Т100°С) -60…+100ºС (Т4/Т135°С) -60…+130ºС (Т3/Т200°С) |
| Umax, B | Imax, A |
| ~1000 / ⎓500 | 400 |
Климатическое исполнение: УХЛ1, УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5
Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
Цвет: RAL7040 (другой код по требованию)

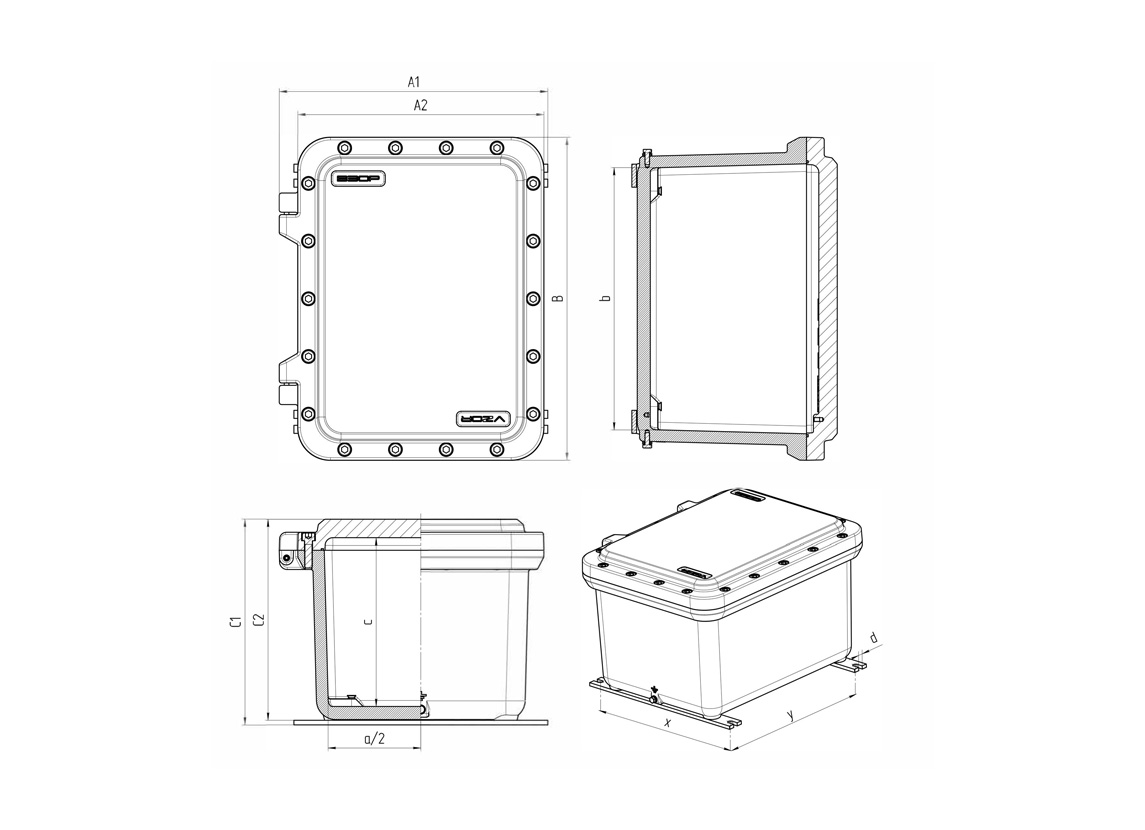

| Типоразмер корпуса | Размеры | Масса | |||||||||||
| Внешние | Внутренние | Установочные размеры | Монтажная панель | ||||||||||
| A | B | C | a | b | c | x | y | d | e | f | s | ||
| ВО.233223 | 228 | 318 | 232 | 149 | 239 | 176 | 206 | 217 | 9 | 130 | 220 | 2 | 13,6 |
| ВО.324226 | 320 | 420 | 260 | 241 | 341 | 202 | 306 | 320 | 9 | 220 | 320 | 2 | 26 |
| ВО.385726 | 386 | 576 | 260 | 295 | 485 | 199 | 366 | 452 | 9 | 275 | 465 | 2 | 42 |
| ВО.476726 | 476 | 676 | 269 | 410 | 610 | 216 | 460 | 538 | 13 | 350 | 550 | 2 | 62,4 |
| ВО.476736 | 476 | 676 | 369 | 372 | 572 | 300 | 460 | 538 | 13 | 350 | 550 | 2 | 72 |
| ВО.608045 | 600 | 800 | 435 | 472 | 672 | 369 | 560 | 580 | 13 | 450 | 650 | 3 | 149 |
| ВО.6010045 | 600 | 1000 | 505 | 454 | 889 | 369 | 570 | 820 | 20 | 419 | 836 | 3 | 190 |
Клеммные зажимы собственного производства
Кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Комплектующие:
Взрывозащищенные оболочки с видом защиты “db”
Взрывозащищенная оболочка ВО с видом защиты “db” из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием
Взрывозащищенная оболочка ВО с видом защиты “db” из алюминиевого сплава АК7 или АК9пч по ГОСТ 1583, с наружным порошковым антикоррозийным покрытием
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Клеммные зажимы собственного производства
Проходные винтовые клеммные зажимы.
Проходные винтовые клеммные зажимы.
Опции, аксессуары и исполнения
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.

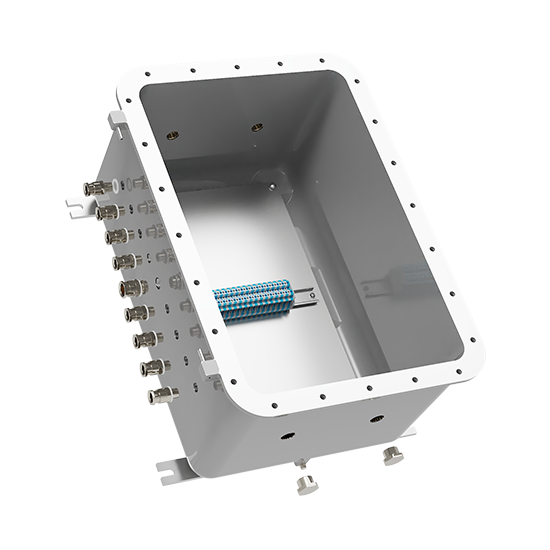

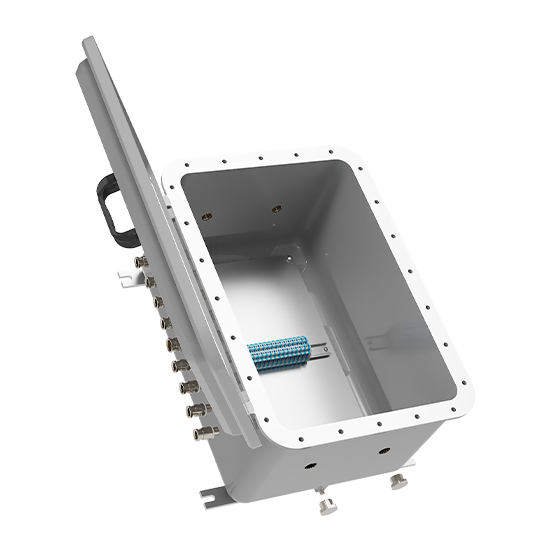

Проходные винтовые клеммные зажимы собственного производства
Различные комбинации кабельных вводов, совместимые с различными типами кабеля и способами прокладки
Монтажные отверстия для компактного и надежного крепления коробки
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Применение
Клеммные взрывозащищенные алюминиевые коробки KД с Ex d IIC X, IIB + H2, предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах:
Нефтегазовая промышленность
Химическая промышленность
Целлюлозно-бумажная промышленность
Энергетика
Судостроние
Преимущества клеммных коробок Ex d из алюминиевого сплава
Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.
Клеммные коробки из алюминиевого сплава отличаются малыми массо-габаритными характеристиками. По сравнению с коробками из других материалов, модели из алюминиевого сплава легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.
Алюминиевые клеммные коробки обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.
| Номер | Соответствие требованиям | Примечание |
| ЕАЭС RU С-RU.АЖ58.В.00093/20 | ТР ТС 012/2011 | безопасность оборудования для работы в взрывоопасных средах |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 020/2011 | электромагнитная совместимость технических средств |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | исполнение сейсмостойкости 9 баллов по шкалу MSK-64 |
| 21.00205.185 | РМРС | соответствие требованиям Российского морского регистра судоходства |
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ПТ | Петли на крышке |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
