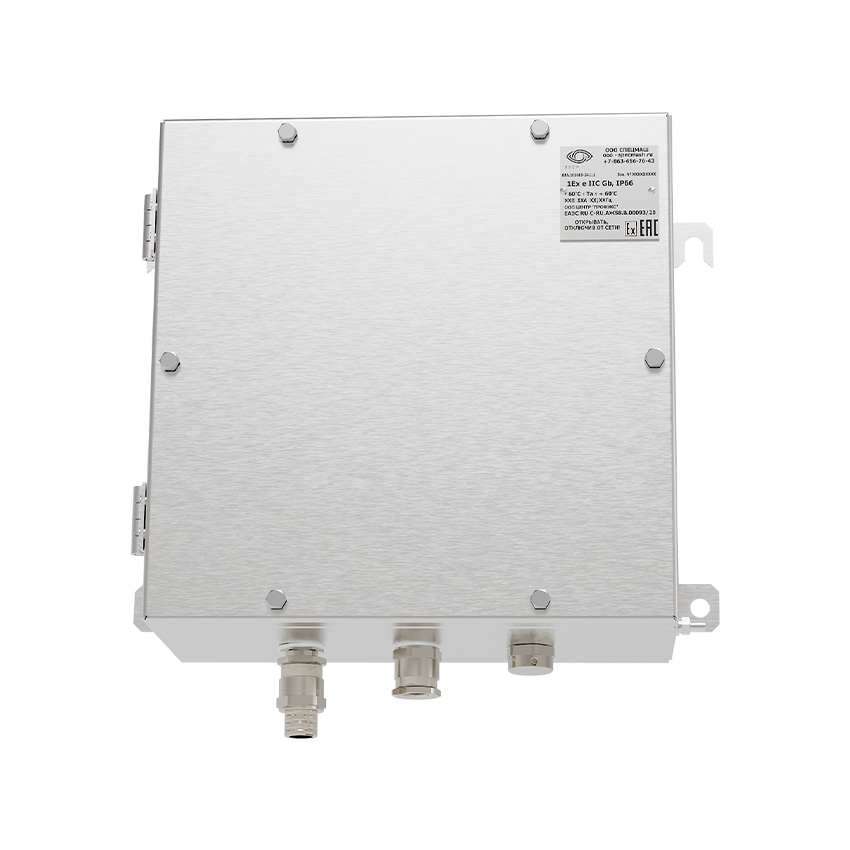

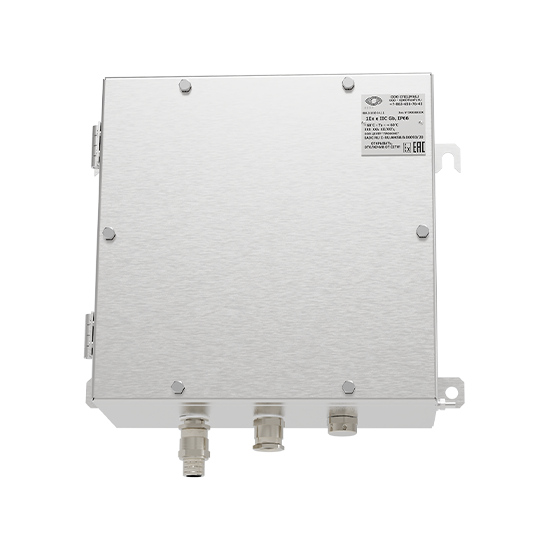

Взрывозащищенная клеммная коробка КВН с видом защиты “e”, “i”, “t” на базе оболочек из нержавеющей стали
| Маркировка взрывозащиты | IP | T, °С | U max, В | I max, А | |
| Газовая среда | Пылевая среда | IP65/IP66/IP67 | -60°С…+130°С | ~ 1000 В ⎓ 500 В | 400 А |
| 0Ех ia IIС T6…T3 Ga 1Ex ib IIB T6…T3 Gb 1Ех e [ia Ga] IIС T6…T3 Gb 1Ex e IIC T6…T3 Gb | Ex ta IIIC T 80ºС…195ºС Da Ex tb IIIC T 80ºС…195ºС Db | ||||
| Маркировка взрывозащиты | |
| Газовая среда | 0Ех ia IIС T6…T3 Ga 1Ex ib IIB T6…T3 Gb 1Ех e [ia Ga] IIС T6…T3 Gb 1Ex e IIC T6…T3 Gb |
| Пылевая среда | Ex ta IIIC T 80ºС…195ºС Da Ex tb IIIC T 80ºС…195ºС Db |
| Степень защиты, IP | T, °С |
| IP66/IP67/IP68 | -60 °С…+130°С |
| Umax, B | Imax, A |
| ~1000 / ⎓500 | 400 |
Климатическое исполнение: УХЛ1, УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5
Материал: нержавеющая сталь, ГОСТ 5632-2014 (AISI 304), нержавеющая сталь, ГОСТ 5632-2014 (AISI 316)

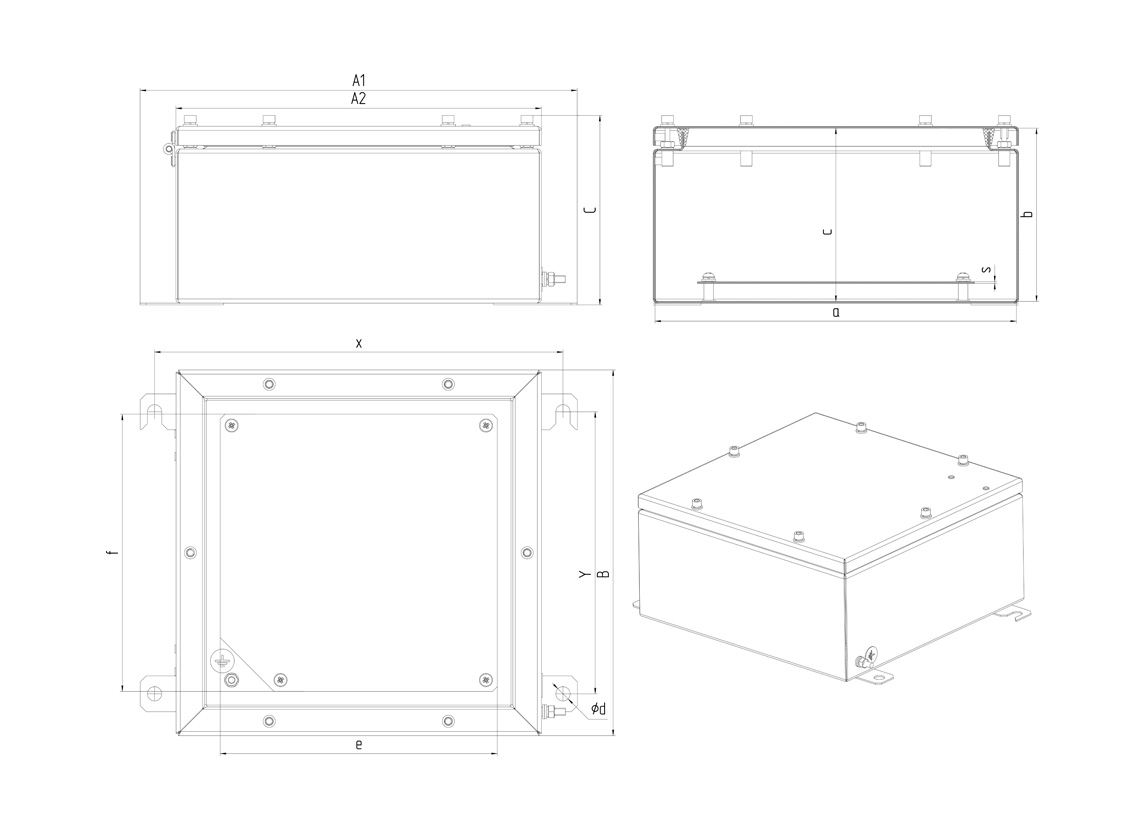

| Обозначение | Габаритные размеры, мм | Внутренние размеры, мм | Установочные размеры, мм | Масса оболочки, кг | |||||
| A | B | C | a | b | c | D | E | ||
| ВН.151509 | 152,4 | 152,4 | 92,4 | 110 | 220 | 1,27 | |||
| ВН.201510 | 202,4 | 152,4 | 102,4 | 110 | 270 | 1,59 | |||
| ВН.202010 | 202,4 | 202,4 | 102,4 | 160 | 270 | 1,91 | |||
| ВН.202012 | 202,4 | 202,4 | 123,4 | 160 | 270 | 2,07 | |||
| ВН.302012 | 302,4 | 202,4 | 122,4 | 160 | 370 | 2,71 | |||
| ВН.303012 | 302,4 | 302,4 | 123,4 | 260 | 370 | 3,57 | |||
| ВН.303015 | 302,4 | 302,4 | 152,4 | 260 | 370 | 3,90 | |||
| ВН.304015 | 302,4 | 402,4 | 152,4 | 360 | 370 | 4,79 | |||
| ВН.313121 | 308,4 | 308,4 | 207,4 | 266 | 376 | 4,64 | |||
| ВН.382621 | 382,4 | 262,4 | 207,4 | 220 | 450 | 4,86 | |||
| ВН.402012 | 402,4 | 202,4 | 123,4 | 160 | 470 | 3,38 | |||
| ВН.402015 | 402,4 | 202,4 | 152,4 | 160 | 470 | 3,71 | |||
| ВН.403012 | 402,4 | 302,4 | 122,4 | 260 | 470 | 4,40 | |||
| ВН.403016 | 402,4 | 302,4 | 163,4 | 260 | 470 | 4,94 | |||
| ВН.404020 | 402,4 | 402,4 | 202,4 | 360 | 470 | 6,64 | |||
| ВН.504016 | 502,4 | 402,4 | 163,4 | 360 | 570 | 7,18 | |||
| ВН.604020 | 602,4 | 402,4 | 202,4 | 360 | 670 | 9,03 | |||
Клеммные зажимы собственного производства
Кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Дренажный клапан
Взрывозащищенные оболочки с видом защиты “e” из нержавеющей стали AISI304

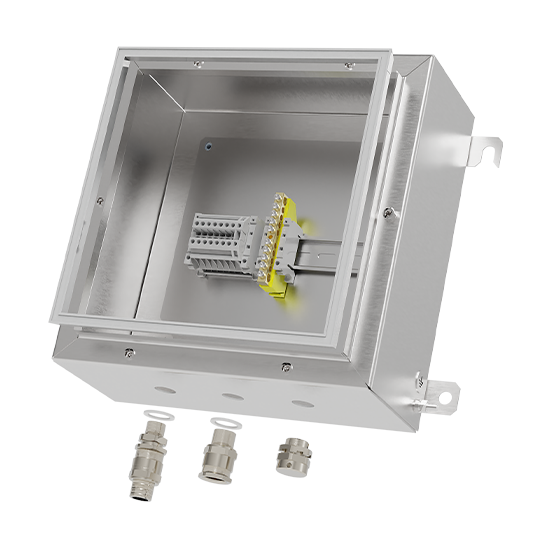

Комплектующие:
Взрывозащищенные оболочки с видом защиты “e” из нержавеющей стали AISI304, AISI316
Взрывозащищенные кабельные вводы для всех типов кабелей и всех способов прокладки.
Проходные винтовые клеммные зажимы.
Дренажные устройства для обеспечения дренажа конденсата и выпуска газов.
Дополнительные компоненты: дренажный клапан петли для фиксации крышки, монтажная панель и т.п. - Опции, аксессуары и исполнения.

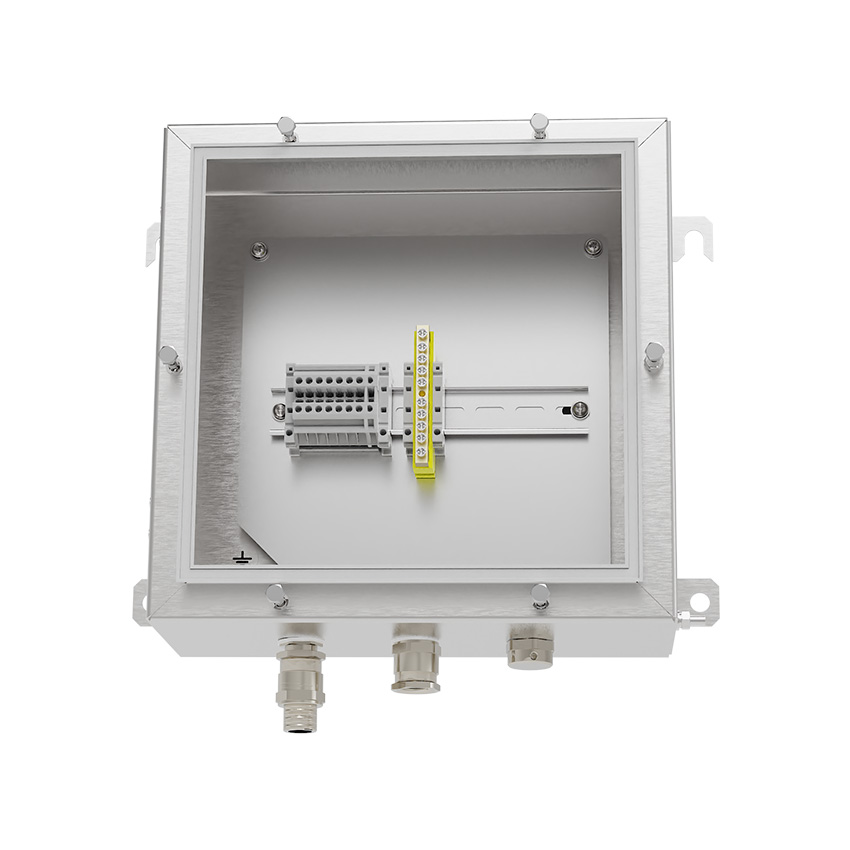

Проходные винтовые клеммные зажимы собственного производства
Различные комбинации кабельных вводов, совместимые с различными типами кабеля и способами прокладки
Невыпадающие болты для удобства монтажа
Силиконовый уплотнитель для обеспечения высокого уровня защиты (IP)
Монтажный крепеж для фиксации коробки на различные типы поверхности
Увеличенная площадь боковых поверхностей для установки кабельных вводов
Внутренний и внешний болт заземления
Съемная крышка с возможностью установки петель
Применение
Клеммные взрывозащищенные нержавеющие коробки КВН с видом защиты Ex e предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах:
Преимущества клеммных коробок Ex e из нержавеющей стали
Нержавеющая сталь обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах.
Нержавеющие клеммные коробки отличаются малыми массо-габаритными характеристиками. По сравнению с коробками из других материалов, модели из нержавеющей стали легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.
| Номер | Соответствие требованиям | Примечание |
| ЕАЭС RU С-RU.АЖ58.В.00093/20 | ТР ТС 012/2011 | безопасность оборудования для работы в взрывоопасных средах |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 020/2011 | электромагнитная совместимость технических средств |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | исполнение сейсмостойкости 9 баллов по шкалу MSK-64 |
| 21.00205.185 | РМРС | соответствие требованиям Российского морского регистра судоходства |
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ОП | Общепромышленное (невзрывозащищенное) исполнение |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ПТ | Петли на крышке |
| /ЗИП | Комплект запасных частей |
| /ОТК | Приемка ОТК заказчика |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
