Клеммная коробка КВА из алюминия взрывозащищенная
+7 (812) 605 75 85
info@vzor-ex.ru
Санкт- Петербург, ул. Катерников, д.6, к.1
Взрывозащищенная клеммная коробка КВА с видом взрывозащиты “е”, “i”, “t” на базе оболочек ВА из алюминиевого сплава
Характеристики Размеры Компоновка Код заказа Описание
Маркировка взрывозащитыIPT, °СU max, ВI max, А
Газовая средаПылевая средаIP66/IP67/IP68-60°C…+130°C111600
0Ex ia IIС T6…T4 Ga Х,
1Ex ia IIC T6…T4 Gb,
1Ex ib IIC T6…T4 Gb,
1Ex eb IIC T6…T4 Gb,
1Ex eb ia IIC T6…T4 Gb,
1Ex eb ib IIC T6…T4 Gb,		Ex ia IIIC T70°С…T135°С Da,
Ex ta IIIC T70°C…T135°С Da,
Ex tb IIIC T70°C…T135°С Db,

  • Описание

    Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
    Материал: алюминиевый сплав с порошковым антикоррозийным покрытием
    Цвет: RAL7042(другой код по требованию)

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

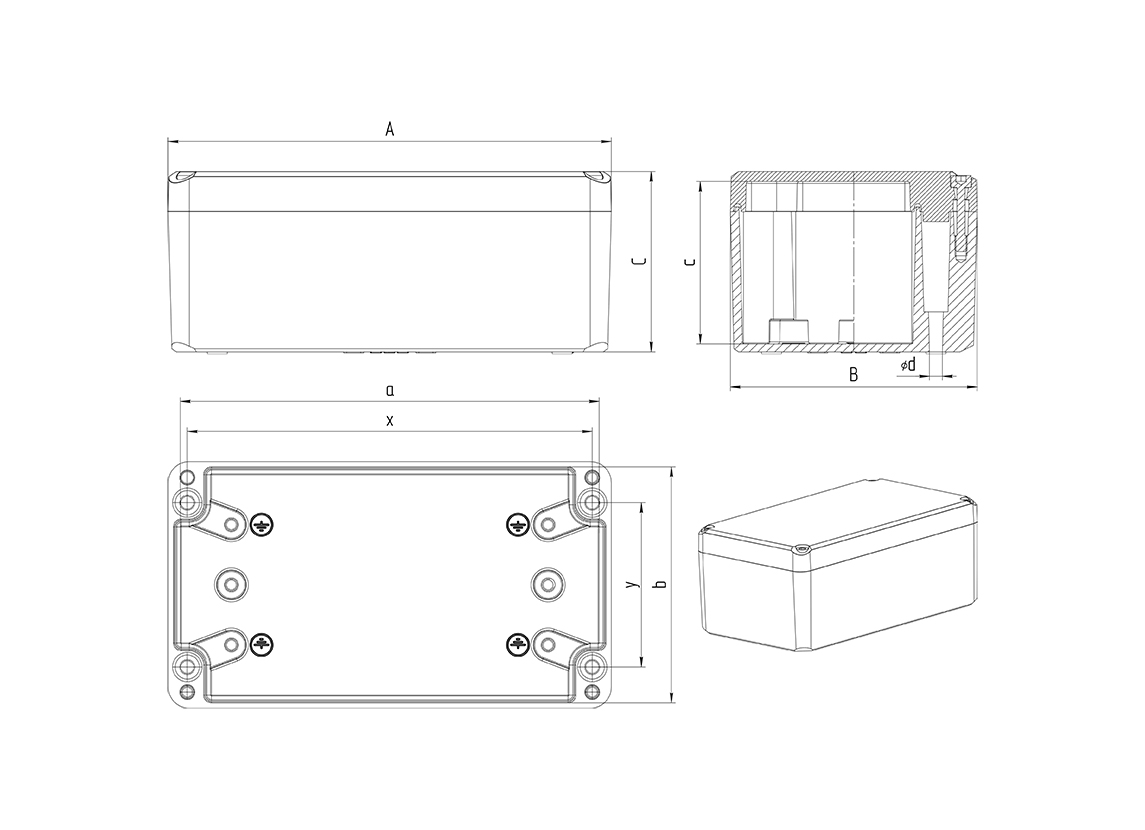

ОбозначениеВнешние (ШхВхГ)Внутренние (ШхВхГ)Установочные размерыМонтажная панельМасса
ABCabcxydefs
КВА.08080782826870705948665–––0,43
КВА.121209 1231239011011080821046,510010021,1
КВА.221209 2211239020811080202826,519510021,62
КВА. 161610 16416410015015090117140714014021,9
КВА 28181028318399268168872621396,526515522,93
КВА. 282311283233108267217982621896,525520523,71
КВА.403111403313113388298983453451238029026,35
КВА.141412*1401401241301301001781181211511521,9
КВА.211412*2101401242001301001781881215011022,9
КВА.212112*2102101242002001002481881215015023,6
КВА.302112*3002101242851951002482781227015025
КВА.433020*43030020241528517533441612320230212,8
КВА.563020*56030020054328317260241612450230216,6
КВА.564320*56043020054328317260239012450350221,5
* – крепится монтажными пластинами

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Клеммные зажимы собственного производства

Взрывозащищенные оболочки с видом защиты “e”, "t" из алюминиевого сплава

Кабельные вводы, совместимые с различными типами кабеля и способами прокладки

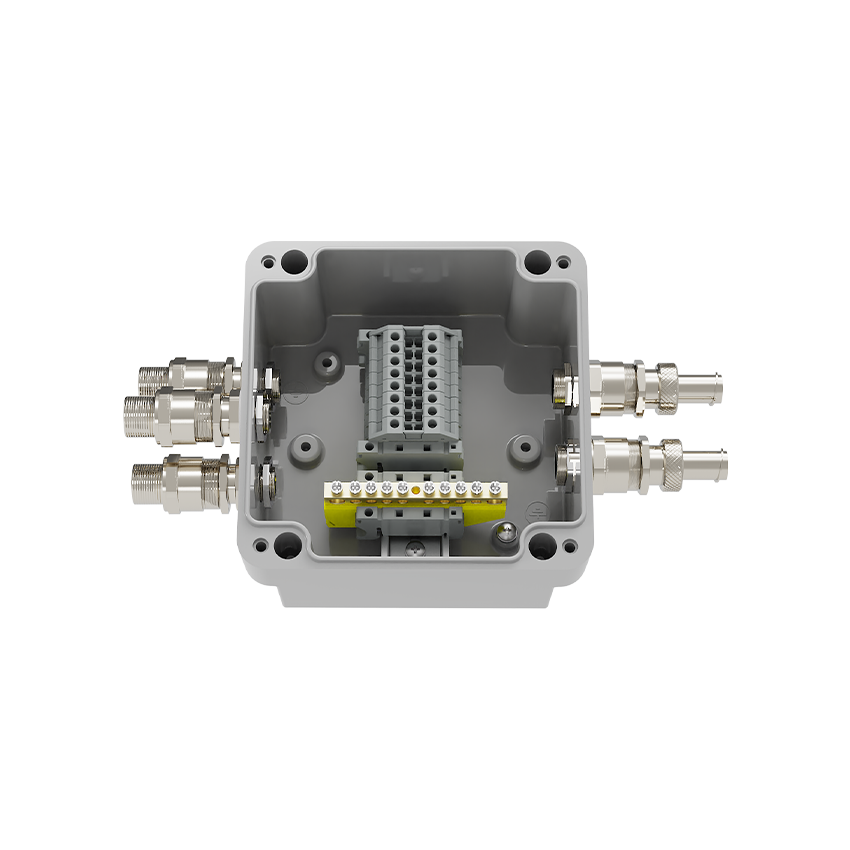

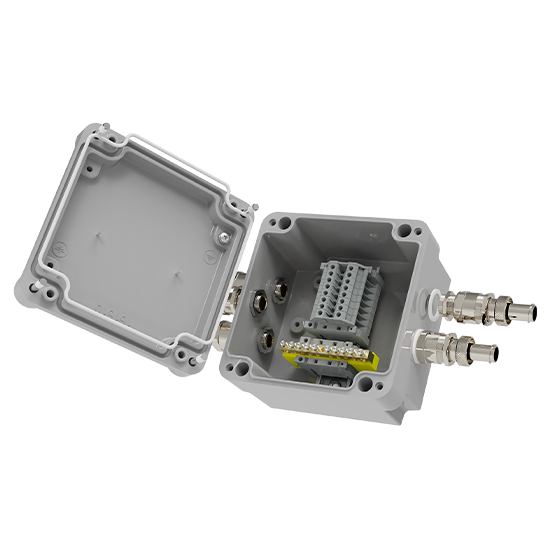

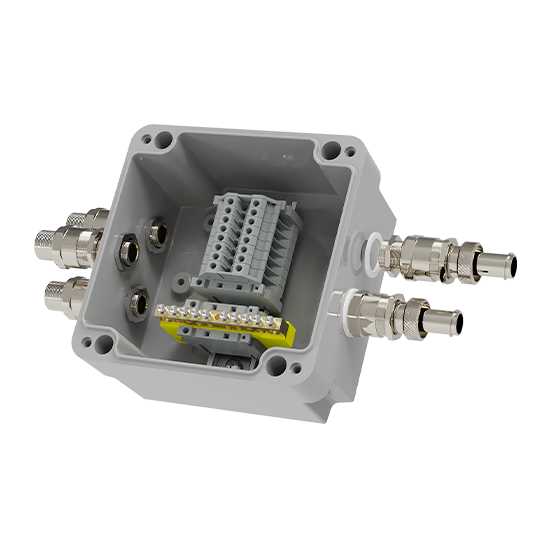

Комплектующие:
Взрывозащищенная оболочка
 Взрывозащищенные оболочки с видом защиты “e”, "t" из алюминиевого сплава с порошковым антикоррозийным покрытием
Взрывозащищенные кабельные вводы
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывобезопасные клеммные зажимы
 Взрывобезопасные клеммные зажимы различных производителей, в том числе проходные винтовые клеммные зажимы собственного производства
Опции, аксессуары и исполнения
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

КВА.X1-Х2-Х3-Х4(А)-Х4(Б)-Х4(В)-Х4(Г)/Q
КВА–клеммная коробка взрывозащищенная с видом взрывозащиты “e”, “i”, “t”, из алюминиевого сплава
X1–условное обозначение габарита оболочки
Х2–тип клеммных зажимов
Х3–количество, типоразмер клеммных зажимов
Х4(А)–кол-во, тип кабельных вводов на стороне А (сверху)
Х4(Б)–кол-во, тип кабельных вводов на стороне Б (справа)
Х4(В)–кол-во, тип кабельных вводов на стороне В (снизу)
Х4(Г)–кол-во, тип кабельных вводов на стороне Г (слева)
Q–опции, аксессуары и исполнения.
ПРИМЕР: КВА.161610- В-3(4GY)-1(4BU)-1(4PE)-2(ВЗ-Н25)А-1(ВЗ-Н20-МР20)A-3(ВЗ-МБ20)Г

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

Преимущества клеммных коробок “e”, “i”, “t” из алюминиевого сплава

Клеммные взрывозащищенные коробки “e”, “i”, “t” из алюминиевого сплава предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений во взрывоопасных зонах.

Алюминиевый сплав обладает отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность коробки.

Клеммные коробки отличаются малыми массо-габаритными характеристиками. По сравнению с коробками из других материалов, алюминиевые модели легче при сопоставимых размерах. Это упрощает их транспортировку и установку, снижает нагрузку на монтажные конструкции и облегчает монтаж в ограниченных пространствах.

Клеммные коробки из алюминиевого сплава обладают высокой теплопроводностью. Это свойство позволяет эффективно рассеивать тепло, возникающее от электрических соединений, и предотвращает перегрев оборудования. Хорошее теплоотведение способствует стабильной и надежной работе в условиях повышенных температур и интенсивного использования.

3D МОДЕЛЬ
1 Step 1
ЗАПРОС 3D МОДЕЛИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

ЗАПРОС
1 Step 1
ЗАПРОС СТОИМОСТИ
keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right

НомерТехнические регламенты и условияСтандартыПримечание
ЕАЭС RU С-RU.HB82.В.00380/25ТР ТС 012/2011ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013;
ГОСТ 31610.7-2017; ГОСТ 31610.11-2014;
ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013		О безопасности оборудования для работы во взрывоопасных средах
СПЦТ.301172.005 ТУТУ Клеммные, соединительные и распределительные коробки
ЕАЭС N RU Д-RU.РА05.В.26386/22ТР ТС 012/2011 Электромагнитная совместимость технических средств
001 № 1074 ГОСТ 30546.1-98, ГОСТ 30546.2-98,  ГОСТ 3546.3-98Исполнение сейсмостойкости 9 баллов по шкалу MSK-64
21.00205.185РМРС Соответствие требованиям Российского морского регистра судоходства

СКАЧАТЬ СЕРТИФИКАТ

/ДМПДополнительная монтажная панель
/БМПБез монтажной панели
/НМПМонтажная панель из нержавеющей стали
/СКСкоба крепежная
/АЛПМонтажная панель из алюминиевого
 сплава
/ИЗВнутренняя теплоизоляция
/АПАнтиконденсатное покрытие
/RAL (код)Окрашивание внешней поверхности в цвет по требованию заказчика
/ШДМаркировочные таблички (шильд) по запросу заказчика
/MSK-64Сейсмостойкое исполнение
/МОРЕМорское исполнение
/IP67Степень защиты от внешних воздействий IP67
/IP68Степень защиты от внешних воздействий IP68
/НБНевыпадающие болты крышки
/ПКНестандартные планки корпуса
/ПЛОМБАУстройство для пломбировки
/ОТКПриемка ОТК заказчика
/*Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты
/МАРКМаркировка клеммных зажимов по схеме заказчика
/СХНаличие перемычек между клеммными зажимами по схеме заказчика
/ШЗВнутренняя шина заземления
/ШНШина нейтрали
/ЭКРУстройство объединения экранов кабелей
/КР(h-высота)Кронштейн для установки DIN-рейки
/УДУстройство для слива конденсата
/УВВентиляционное устройство
/ЗИПКомплект запасных частей.
/РАМА НМонтаж на навесной раме
/РАМА ПМонтаж на напольной раме
/ПТПетли на крышке.
/ТРТропическое исполнение
