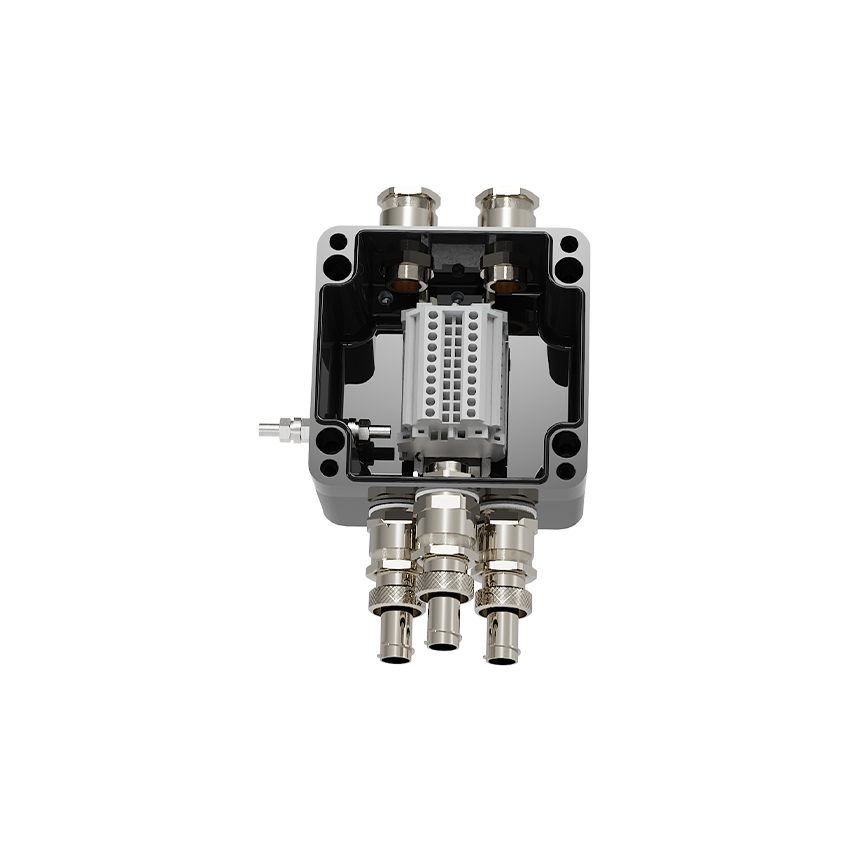

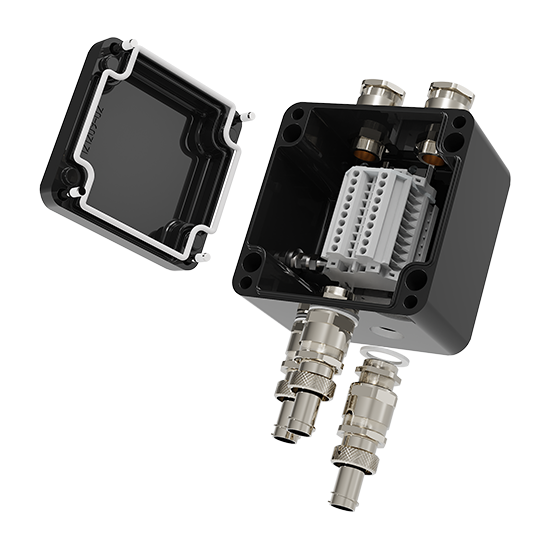

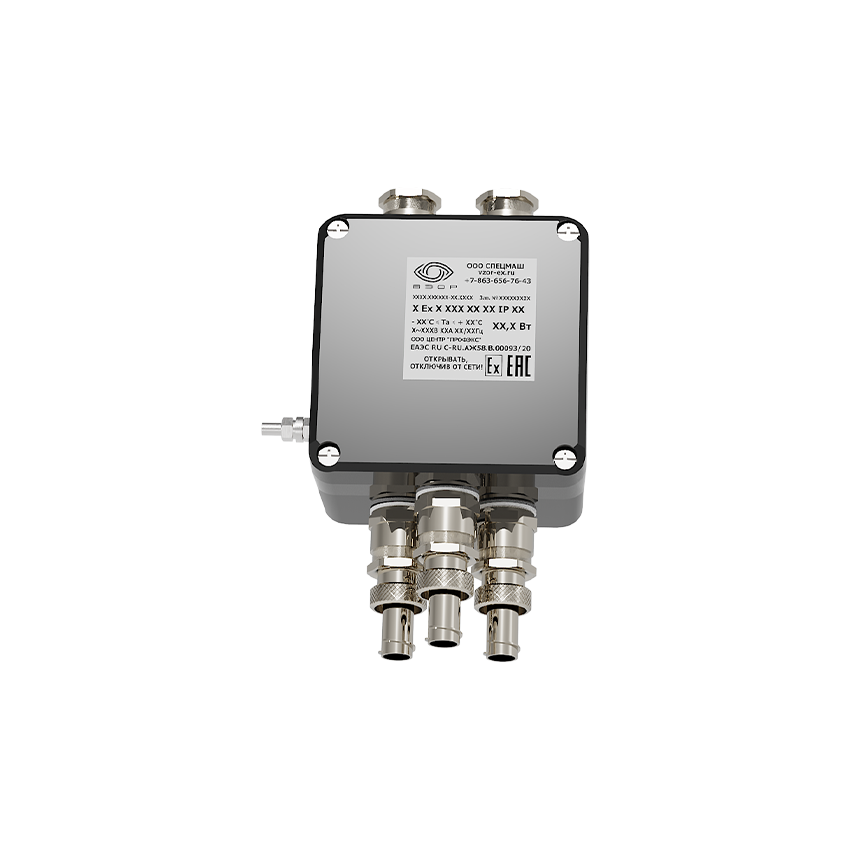

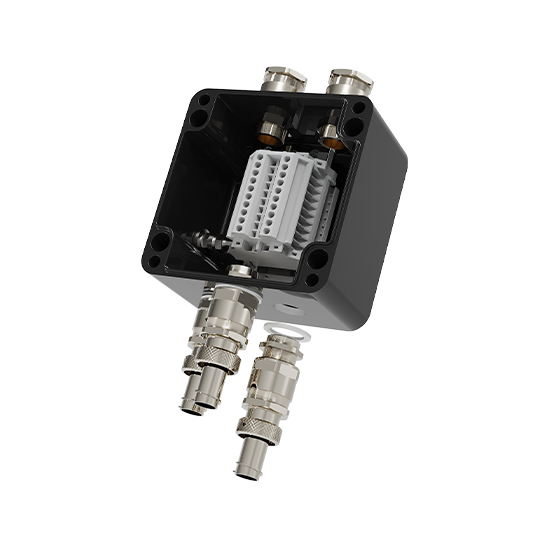

Взрывозащищенная клеммная коробка КВП с видом взрывозащиты “e”, “i”, “t” на базе оболочек ВП из полиэстера
| Маркировка взрывозащиты | Степень защиты | T, °С | U max, кВ | I max, А | ||
| Газовая среда | Пылевая среда | Рудничная среда | ||||
| 0Ex ia IIС T6…T4 Ga, 1Ex ia IIC T6…T4 Gb, 1Ex ib IIC T6…T4 Gb, 1Ex ib IIC T6…T4 Gb, 1Ex eb IIC T6…T4 Gb, 1Ex eb ia IIC T6…T4 Gb, 1Ex eb ib IIC T6…T4 Gb | Ex ia IIIC T70°С…T135°С Da, Ex ta IIIC T70°C…T135°С Da, Ex tb IIIC T70°C…T135°С Db, | РО Ex ia I Ma, РП Ex ic I Mc, РП Ex eb I Mc, PП Ex eb ia I Mc, PП Ex eb ib I Mc, PП Ex eb ic I Mc | IP66/IP67/IP68 | -60°С…+130°С | 11 | 1600 |
-
Описание
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Материал:полиэстер (стеклонаполненный антистатический листовой прессматериал на основе полиэфирных смол)
Цвет: RAL9011

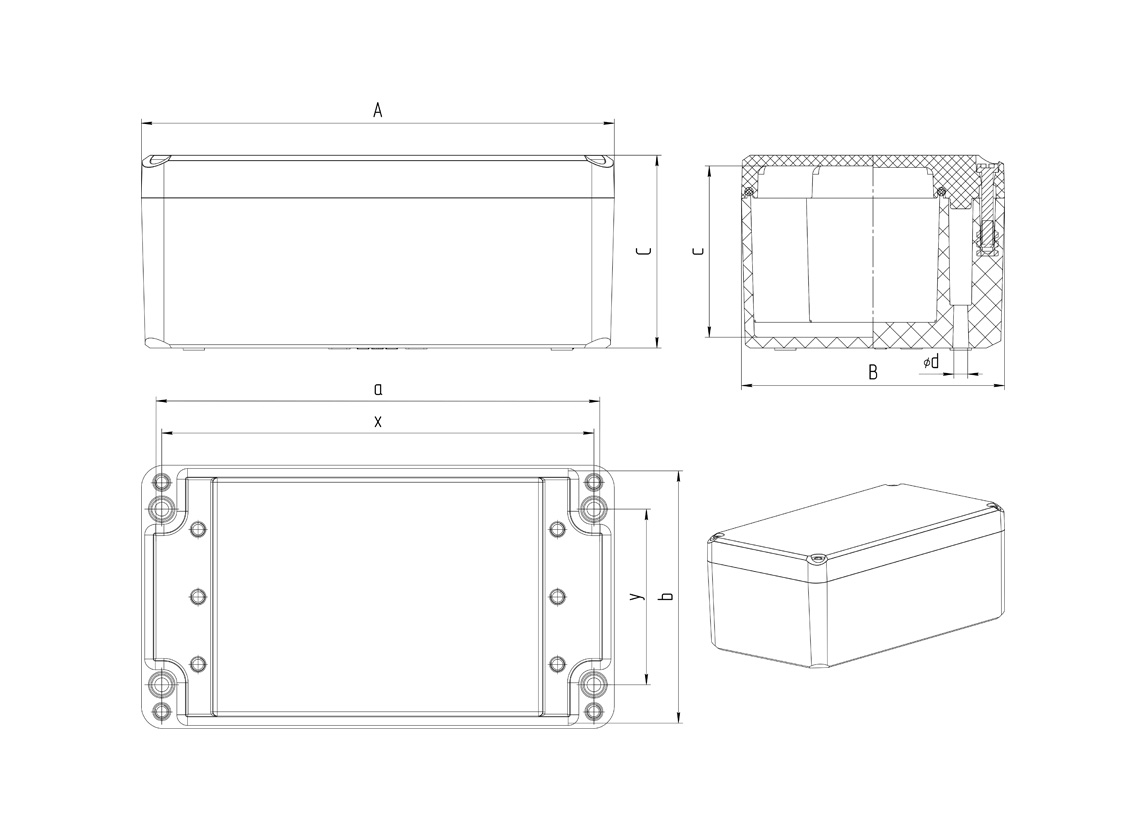

| Обозначение | Внешние (ШхВхГ) | Внутренние (ШхВхГ) | Установочные размеры | Масса | ||||||
| A | B | C | a | b | c | x | y | d | ||
| КВП.110806 | 112 | 79 | 58 | 103 | 68 | 46 | 49 | 94 | 4,5 | 0,3 |
| КВП.150807 | 150 | 85 | 71,2 | 141 | 76 | 60 | 54 | 134 | 4,9 | 0,49 |
| КВП.121209 | 123 | 123 | 91 | 114 | 114 | 82 | 104 | 104 | 6,5 | 0,7 |
| КВП.221209 | 221 | 123 | 91 | 212 | 114 | 82 | 82 | 202 | 6,5 | 1,2 |
| КВП.161610 | 161 | 161 | 101 | 151 | 151 | 89 | 120 | 142 | 6,3 | 1,2 |
| КВП.261610 | 260 | 160 | 101 | 249 | 149 | 89 | 118 | 239 | 6,8 | 1,71 |
| КВП.361610 | 364 | 164 | 101 | 352 | 152 | 88 | 144 | 317 | 6,6 | 2,34 |
| КВП.262512 | 255 | 250 | 121 | 243 | 238 | 108 | 202 | 235 | 6,7 | 2,69 |
| КВП.402512 | 404 | 254 | 120 | 391 | 241 | 108 | 226 | 349 | 6,8 | 4,01 |
| КВП.402516 | 404 | 254 | 160 | 391 | 241 | 148 | 226 | 349 | 6,8 | 4,71 |
| КВП.604016 | 605 | 405 | 160 | 591 | 391 | 148 | 376 | 549 | 6,5 | 9,4 |
Клеммные зажимы собственного производства
Взрывозащищенные оболочки с видом защиты “e”, "t" из алюминиевого сплава
Кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывозащищенные оболочки серии ВП с видом защиты “e”, "t" из полиэстера
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Взрывобезопасные клеммные зажимы различных производителей, в том числе проходные винтовые клеммные зажимы собственного производства
Дополнительные компоненты: дренажный клапан, монтажная панель. Полный перечень представлен во вкладке Опции, аксессуары и исполнения.
| КВП | .X1 | -Х2 | -Х3 | -Х4(А) | -Х4(Б) | -Х4(В) | -Х4(Г) | /Q | |||||
| КВП | – | клеммная коробка КВП с видом взрывозащиты “e”, “j”, “t”, из полиэстера | |||||||||||
| X1 | – | условное обозначение габарита оболочки | |||||||||||
| Х2 | – | тип клеммных зажимов | |||||||||||
| Х3 | – | количество, типоразмер клеммных зажимов | |||||||||||
| Х4(А) | – | кол-во, тип кабельных вводов на стороне А (сверху) | |||||||||||
| Х4(Б) | – | кол-во, тип кабельных вводов на стороне Б (справа) | |||||||||||
| Х4(В) | – | кол-во, тип кабельных вводов на стороне В (снизу) | |||||||||||
| Х4(Г) | – | кол-во, тип кабельных вводов на стороне Г (слева) | |||||||||||
| Q | – | опции, аксессуары и исполнения. | |||||||||||
| ПРИМЕР: КВП.261610- В-3(4GY)-1(4BU)-1(4PE)-2(ВЗ-Н25)А-1(ВЗ-Н20-МР20)A-3(ВЗ-МБ20)Г | |||||||||||||
Преимущества клеммных коробок “e”, “i”, “t” из алюминиевого сплава
Клеммные взрывозащищенные коробки “e”, “i”, “t” из полиэстера предназначены для использования в различных отраслях, где требуется надежная защита электрических соединений в взрывоопасных зонах.
Стеклонаполненный антистатический листовой прессматериал на основе полиэфирных смол устойчив к коррозии и воздействию агрессивных химических веществ и ультрафиолетового излучения.
Легкость и удобство установки благодаря малому весу и конструктивным особенностям.
Обеспечение длительной защиты и долговечности электрических соединений в условиях повышенной взрывоопасности.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00380/25 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610.7-2017; ГОСТ 31610.11-2014; ГОСТ IEC 60079-14-2013; ГОСТ 31610.18-2016; ГОСТ IEC 60079-31-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.005 ТУ | ТУ | Клеммные, соединительные и распределительные коробки | |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 012/2011 | Электромагнитная совместимость технических средств | |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | Исполнение сейсмостойкости 9 баллов по шкалу MSK-64 | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /СК | Скоба крепежная |
| /АЛП | Монтажная панель из алюминиевого сплава |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /RAL (код) | Окрашивание внешней поверхности в цвет по требованию заказчика |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /НБ | Невыпадающие болты крышки |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ОТК | Приемка ОТК заказчика |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
| /МАРК | Маркировка клеммных зажимов по схеме заказчика |
| /СХ | Наличие перемычек между клеммными зажимами по схеме заказчика |
| /ШЗ | Внутренняя шина заземления |
| /ШН | Шина нейтрали |
| /ЭКР | Устройство объединения экранов кабелей |
| /КР(h-высота) | Кронштейн для установки DIN-рейки |
| /УД | Устройство для слива конденсата |
| /УВ | Вентиляционное устройство |
| /ЗИП | Комплект запасных частей. |
| /РАМА Н | Монтаж на навесной раме |
| /РАМА П | Монтаж на напольной раме |
| /ПТ | Петли на крышке. |
| /ТР | Тропическое исполнение |
