| Маркировка взрывозащиты | IP | T, °С | ||
| Газовая среда | Пылевая среда | Рудничная среда | ||
| Ex eb IIC Gb U Ex eb I Mc U | Ex tb IIIC Db U | Ex eb I Mc U | IP66/IP67/IP68 | -60°С…+150°С -60°С…+290°С* |
* Диапазон температуры окружающей среды при эксплуатации для оболочек ВН в термостойком исполнении (Т/М) от минус 60 до плюс 290℃
-

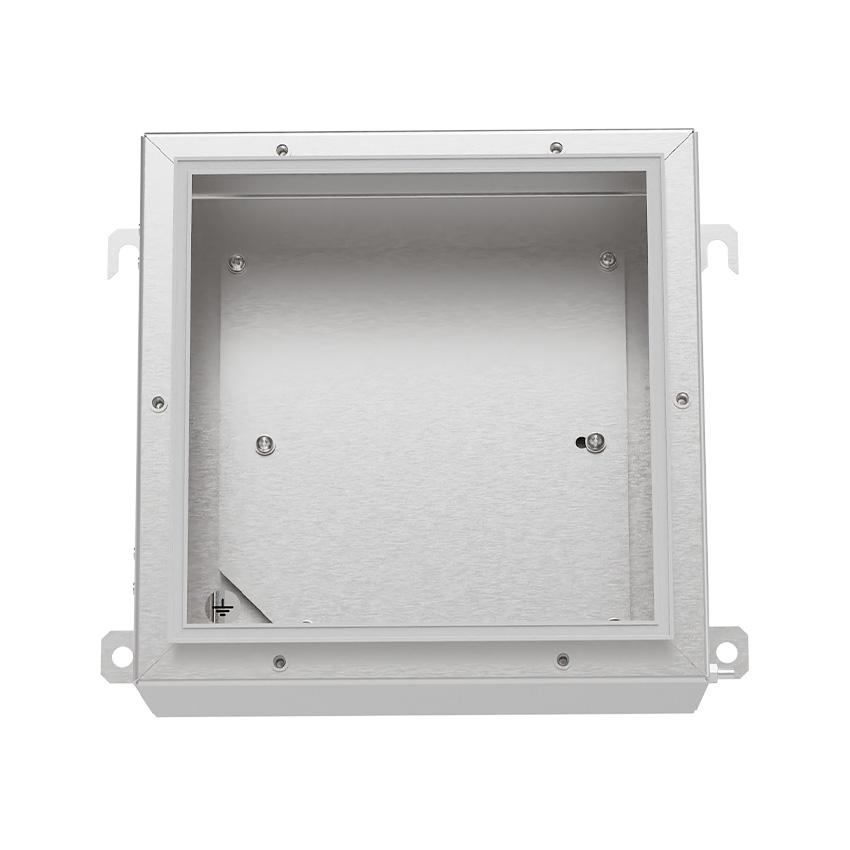

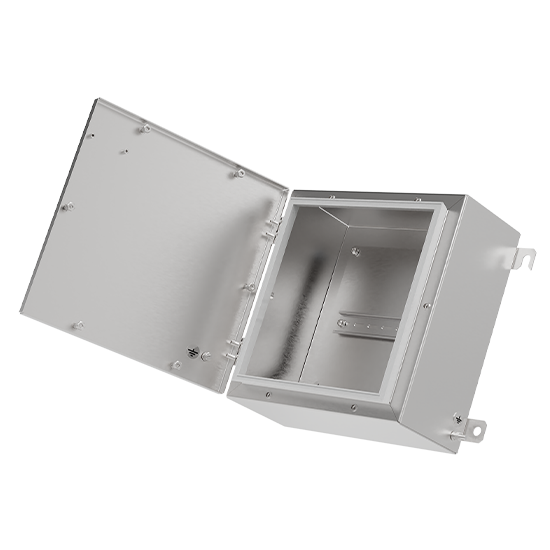

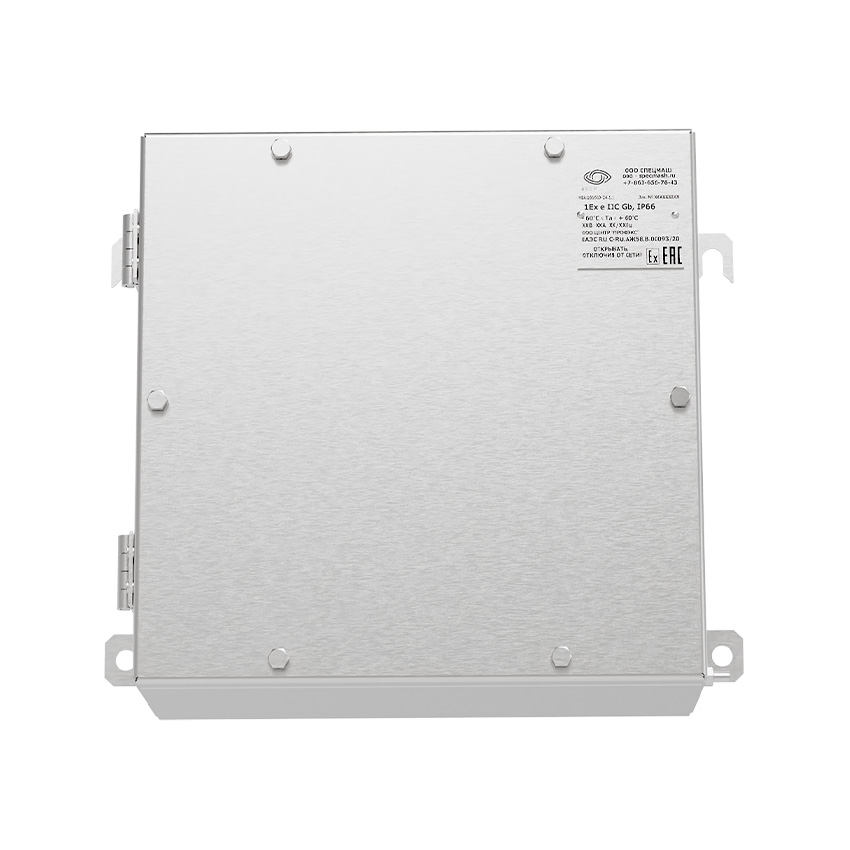

Описание
Материал: нержавеющая сталь AISI304 (другие марки по запросу)
-
Применение
Оболочки из нержавеющей стали серии ВН с видом взрывозащиты "e", "t", (повышенная надежность против взрыва, защита оболочкой) широко используются для изготовления взрывозащищенных клеммных коробок и пультов управления. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности

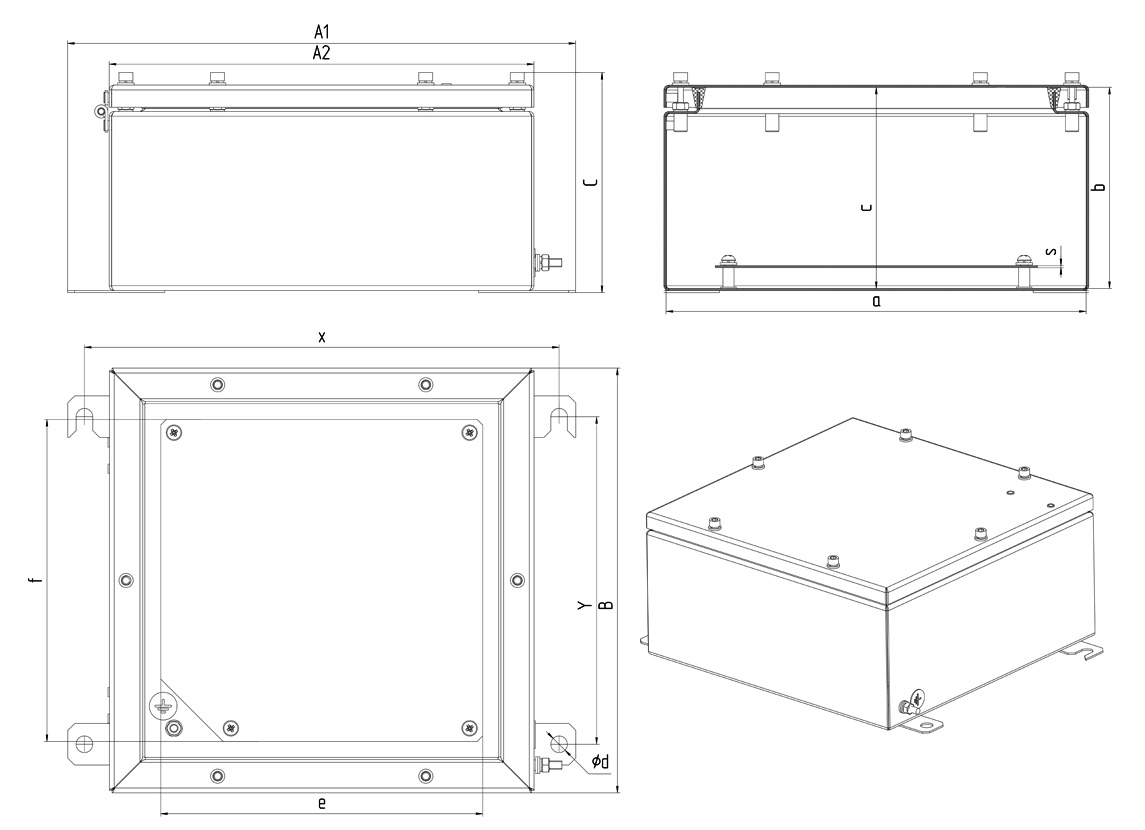

| Обозначение | Внешние (ШхВхГ), мм | Внутренние (ШхВхГ), мм | Установочные размеры, мм | Монтажная панель | Масса | |||||||||
| А1 | А2 | В | С | a | b | c | x | y | d | e | f | s | ||
| ВН.151509 | 200 | 150 | 150 | 100 | 147 | 147 | 86 | 176 | 100 | 10 | 85 | 85 | 1,5 | 1,7 |
| ВН.202012 | 283 | 203 | 203 | 129 | 200 | 200 | 115 | 259 | 143 | 12 | 135 | 135 | 1,5 | 2,85 |
| ВН.303015 | 366 | 306 | 306 | 159 | 303 | 303 | 145 | 342 | 236 | 12 | 213 | 213 | 1,5 | 5,8 |
| ВН.383816 | 446 | 386 | 386 | 169 | 383 | 383 | 155 | 422 | 316 | 12 | 312 | 312 | 1,5 | 8,6 |
| ВН.483015 | 540 | 480 | 306 | 159 | 477 | 477 | 145 | 516 | 236 | 12 | 406 | 232 | 1,5 | 8,3 |
| ВН.504021 | 460 | 400 | 500 | 220 | 457 | 657 | 205 | 436 | 410 | 12 | 324 | 424 | 1,5 | 15,6 |
| ВН.505032 | 560 | 500 | 500 | 330 | 497 | 497 | 315 | 536 | 410 | 12 | 424 | 424 | 1,5 | 22,1 |
| ВН.604025 | 460 | 400 | 600 | 260 | 397 | 397 | 246 | 436 | 510 | 12 | 324 | 524 | 1,5 | 19,5 |
| ВН.606020 | 660 | 600 | 600 | 210 | 597 | 597 | 196 | 636 | 510 | 12 | 524 | 524 | 1,5 | 25 |
| ВН.606025 | 660 | 600 | 600 | 260 | 597 | 597 | 246 | 636 | 510 | 12 | 524 | 524 | 1,5 | 26,7 |
| ВН.808020 | 860 | 800 | 800 | 210 | 857 | 857 | 196 | 710 | 836 | 12 | 724 | 724 | 1,5 | 41 |
Оболочки из нержавеющей стали обладают отличными антикоррозионными свойствами
Силиконовый уплотнитель
Взрывозащищенные оболочки ВН с видом защиты "e", "t" из нержавеющей стали
Взрывозащищенные элементы управления и индикации: кнопки, лампы, переключатели и т.п. различных модификаций
Взрывозащищенные кабельные вводы, совместимые с различными типами кабеля и способами прокладки
Клеммы, дренажные устройства и т.п.
| ВН. | Х1 | Х2 | Х3 | /Q | ||||||||||
| ВН | – | обозначение взрывозащищенной оболочки с видом взрывозащиты “e”, “t”, из нержавеющей стали | ||||||||||||
| Х1 | – | условное обозначение короткой стороны оболочки, см | ||||||||||||
| Х2 | – | условное обозначение длинной стороны оболочки, см | ||||||||||||
| Х3 | – | условное обозначение высоты оболочки, см | ||||||||||||
| Q | – | опции, аксессуары и исполнения | ||||||||||||
| ПРИМЕР: ВН.202012 | ||||||||||||||
Преимущества оболочек c видом защиты “e”, “t” из из нержавеющей стали
Оболочки из нержавеющей стали серии ВН с видом защиты “e”, “t” (повышенная надежность против взрыва, защита оболочкой) широко используются для изготовления взрывозащищенных клеммных коробок и постов управления. Оболочки обеспечивают надежную защиту электрического и электронного оборудования в условиях, требующих повышенной безопасности.
Оболочки из нержавеющей стали обладают отличными антикоррозионными свойствами. Эти свойства обеспечивают надежную защиту в агрессивных средах при длительном воздействии влаги и химических веществ, а также при экстремально низких температурах. Дополнительно порошковое покрытие усиливает стойкость к коррозии и увеличивает долговечность оболочки.
Легкость и удобство установки благодаря малому весу и конструктивным особенностям.
Обеспечение длительной защиты и долговечности электрических соединений в условиях повышенной взрывоопасности.
| Номер | Технические регламенты и условия | Стандарты | Примечание |
| ЕАЭС RU С-RU.HB82.В.00286/24 | ТР ТС 012/2011 | ГОСТ 31610.0-2019; ГОСТ 31610.7-2017; ГОСТ IEC 60079-31-2013; ГОСТ IEC 60079-14-2013 | О безопасности оборудования для работы во взрывоопасных средах |
| СПЦТ.301172.001 ТУ | ТУ | Оболочки взрывозащищенные. Серийный выпуск | |
| ЕАЭС N RU Д-RU.РА05.В.26386/22 | ТР ТС 012/2011 | Электромагнитная совместимость технических средств | |
| 001 № 1074 | ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 3546.3-98 | Исполнение сейсмостойкости 9 баллов по шкалу MSK-64 | |
| 21.00205.185 | РМРС | Соответствие требованиям Российского морского регистра судоходства |
| /ДМП | Дополнительная монтажная панель |
| /БМП | Без монтажной панели |
| /НМП | Монтажная панель из нержавеющей стали |
| /ИЗ | Внутренняя теплоизоляция |
| /АП | Антиконденсатное покрытие |
| /ШД | Маркировочные таблички (шильд) по запросу заказчика |
| /MSK-64 | Сейсмостойкое исполнение |
| /МОРЕ | Морское исполнение |
| /IP67 | Степень защиты от внешних воздействий IP67 |
| /IP68 | Степень защиты от внешних воздействий IP68 |
| /ТМ | Температура эксплуатации -60 ̊С < Ta < + 290 ̊C |
| /НБ | Невыпадающие болты крышки |
| /ОXX | Смотровое окно, где ХХ шифр размера окна в случае использования стандартных окон, при использовании окна по размерам заказчика, необходимо указывать размер окна в мм, в формате ДхШ |
| /ПК | Нестандартные планки корпуса |
| /ПЛОМБА | Устройство для пломбировки |
| /ОТК | Приемка ОТК заказчика |
| /* | Специальные требования заказчика, не влияющие на средства обеспечения взрывозащиты |
